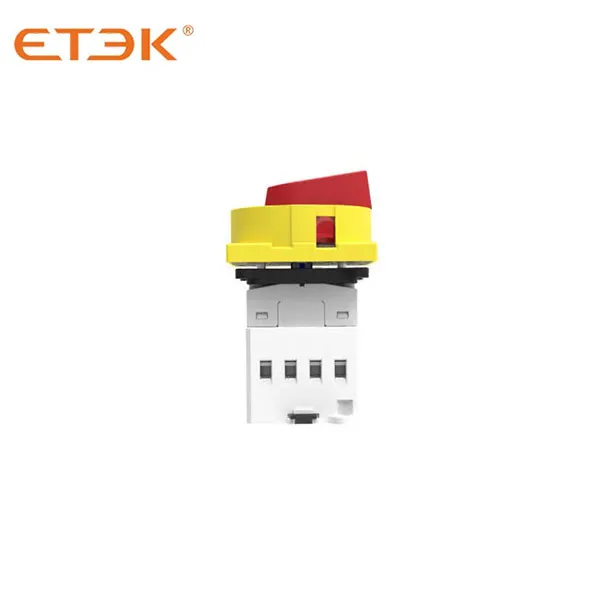

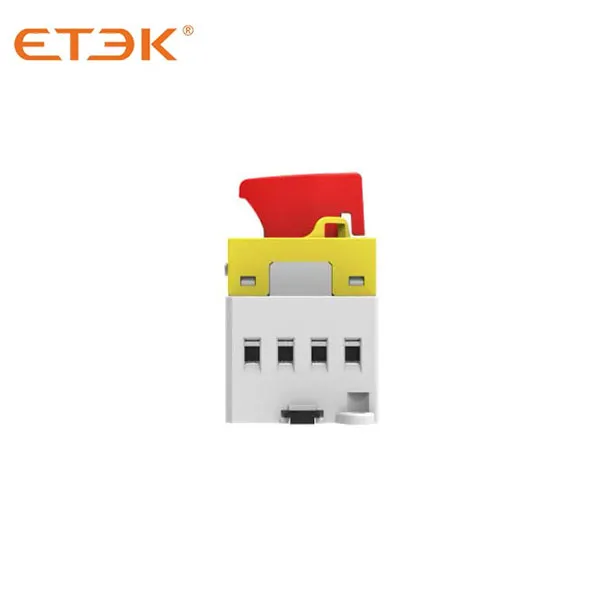

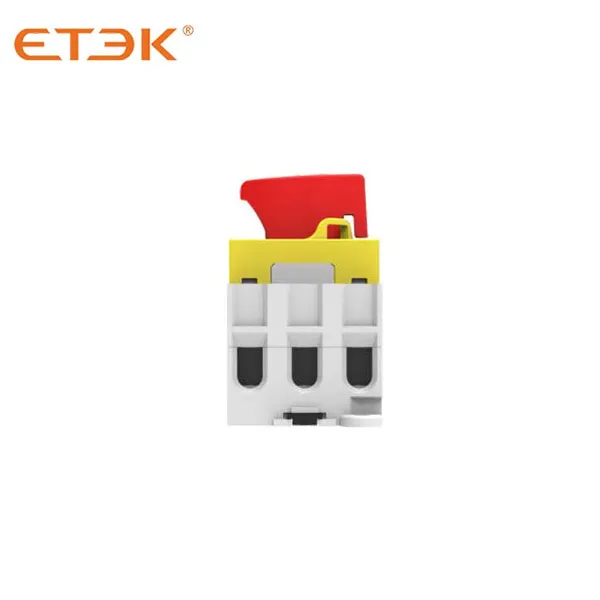

EKD6 AC-Trennschalter Geeignet für Schalttafeleinbau mit Drehgriff
Erkundigen
Der isolierte Schalter EKD6 wird häufig in industriellen Steuermaschinen und verschiedenen Elektrogeräten eingesetzt und kann Probleme wie Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. wirksam lösen.
• Mit legierten Kontakten aus elektrischem Spezialsilber, lange Lebensdauer und hohe Zuverlässigkeit.
• Kleine Größe, platzsparende Installation.
• Konstruieren Sie einen Schutzfinger, um den Vorgang sicher zu machen.

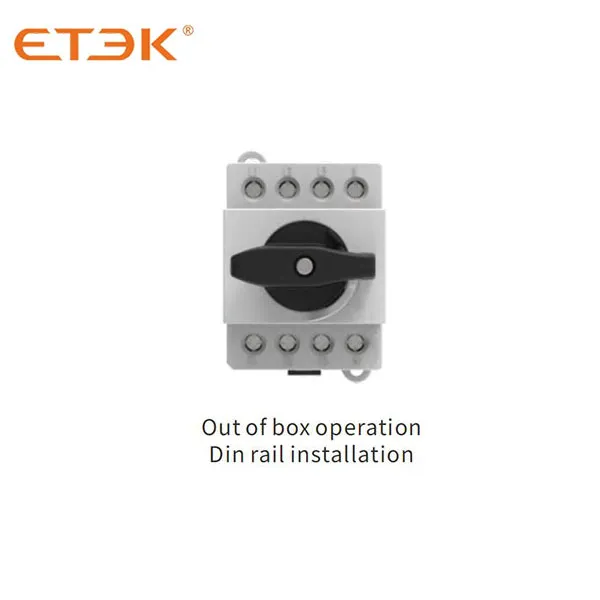

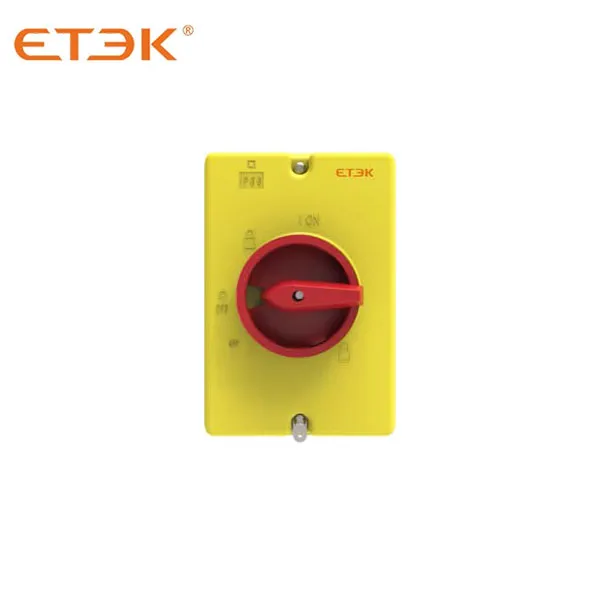

• Mit einer Vielzahl von Installationen, einfache Anwendung für verschiedene Zwecke (Schalttafelmontage, Schienenmontage, abgedichteter Schaltkastentyp).
• Schutzart IP66
|
Aktuell |
20A |
32A |
40A |
63A |
80A |
|
|
Typ |
EKD6-LK20-4RY |
EKD6-LK32-4RY |
EKD6-LK40-4RY |
EKD6-LK63-3RY |
EKD6-LK80-3RY |
|
|
Nennstrom |
20A |
32A |
40A |
63A |
80A |
|
|
Bemessungsbetriebsstrom AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Bemessungsbetriebsstrom AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Nennleistungsregelung AC-23A |
240 V |
4KW |
7,5 kW |
9KW |
15KW |
15KW |
|
440 V |
7,5 kW |
12,5 kW |
16KW |
22KW |
22KW |
|
|
Nennleistungsregelung AC-3 |
240 V |
3KW |
5,5 kW |
7,5 kW |
11KW |
11KW |
|
440 V |
5,5 kW |
11KW |
15KW |
18,5 kW |
18,5 kW |
|
|
UL-CSA Motorlast |
240 V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440 V |
7,5 kW |
10KW |
10KW |
20KW |
20KW |
|
|
Bemessungs-Kurzzeitstromfestigkeit |
250A |
400A |
500A |
600A |
850A |
|
|
Drähte anschließen |
0,5-10 mm² |
1-16 MM2 |
||||
|
Schraubendrehmoment |
0,8–1,7 Nm |
1,5-2Nm |
||||
|
Bemessungsisolationsspannung |
690 V |
|||||
|
Aktuell |
20A |
32A |
40A |
63A |
80A |
|
|
Typ |
EKD6-LK20-4 |
EKD6-LK32-4 |
EKD6-LK40-4 |
EKD6-LK63-3 |
EKD6-LK80-3 |
|
|
Nennstrom |
20A |
32A |
40A |
63A |
80A |
|
|
Bemessungsbetriebsstrom AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Bemessungsbetriebsstrom AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Nennleistungsregelung AC-23A |
240 V |
4KW |
7,5 kW |
9KW |
15KW |
15KW |
|
440 V |
7,5 kW |
12,5 kW |
16KW |
22KW |
22KW |
|
|
Nennleistungsregelung AC-3 |
240 V |
3KW |
5,5 kW |
7,5 kW |
11KW |
11KW |
|
440 V |
5,5 kW |
11KW |
15KW |
18,5 kW |
18,5 kW |
|
|
UL-CSA Motorlast |
240 V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440 V |
7,5 kW |
10KW |
10KW |
20KW |
20KW |
|
|
Bemessungs-Kurzzeitstromfestigkeit |
250A |
400A |
500A |
600A |
850A |
|
|
Drähte anschließen |
0,5-10 mm² |
1-16 MM2 |
||||
|
Schraubendrehmoment |
0,8–1,7 Nm |
1,5-2Nm |
||||
|
Bemessungsisolationsspannung |
690 V |
|||||
|

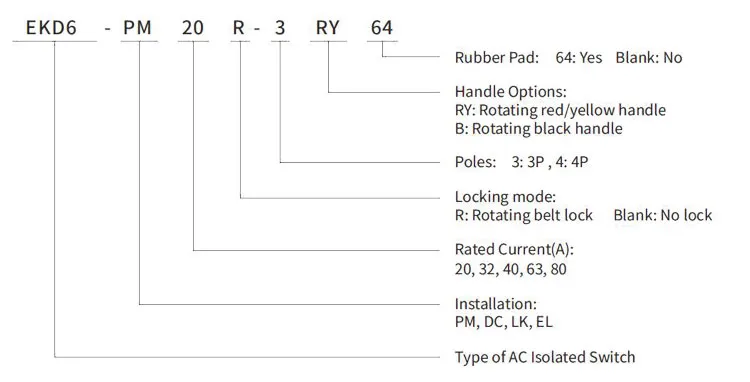

Referenznummer. |
Spezifikation |
|

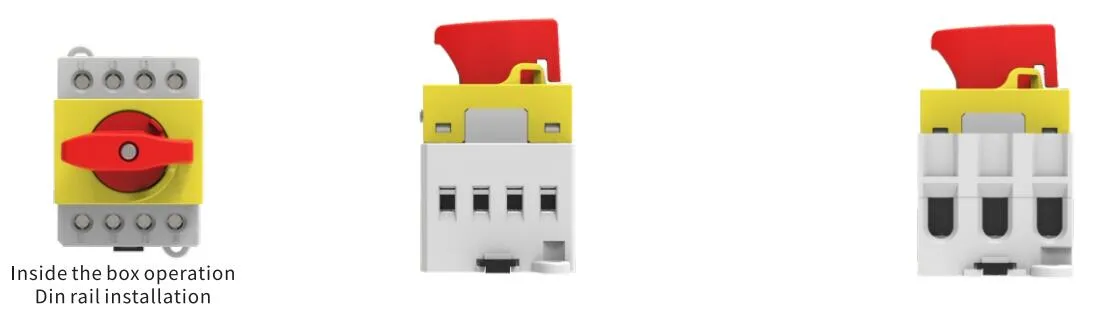

EKD6-LK20-2RY |
AC-Isolierschalter 2P In:20A Roter Griff mit Schloss |
|
EKD6-LK32-2RY |
AC-Isolierschalter 2P In:32A Roter Griff mit Schloss |
|
EKD6-LK40-2RY |
AC-Isolierschalter 2P In:40A Roter Griff mit Schloss |
|
EKD6-LK63-2RY |
AC-Isolierschalter 2P In:63A Roter Griff mit Schloss |
|
EKD6-LK80-2RY |
AC-Isolierschalter 2P In:80A Roter Griff mit Schloss |
|
EKD6-LK20-3RY |
AC-Isolierschalter 3P In:20A Roter Griff mit Schloss |
|
EKD6-LK32-3RY |
AC-Isolierschalter 3P In:32A Roter Griff mit Schloss |
|
EKD6-LK40-3RY |
AC-Isolierschalter 3P In:40A Roter Griff mit Schloss |
|
EKD6-LK63-3RY |
AC-Isolierschalter 3P In:63A Roter Griff mit Schloss |
|
EKD6-LK80-3RY |
AC-Isolierschalter 3P In:80A Roter Griff mit Schloss |
|
EKD6-LK20-4RY |
AC-Isolierschalter 4P In:20A Roter Griff mit Schloss |
|
EKD6-LK32-4RY |
AC-Isolierschalter 4P In:32A Roter Griff mit Schloss |
|
EKD6-LK40-4RY |
AC-Isolierschalter 4P In:40A Roter Griff mit Schloss |
|
EKD6-LK63-4RY |
AC-Isolierschalter 4P In:63A Roter Griff mit Schloss |
|
EKD6-LK80-4RY |
AC-Isolierschalter 4P In:80A Roter Griff mit Schloss |
|

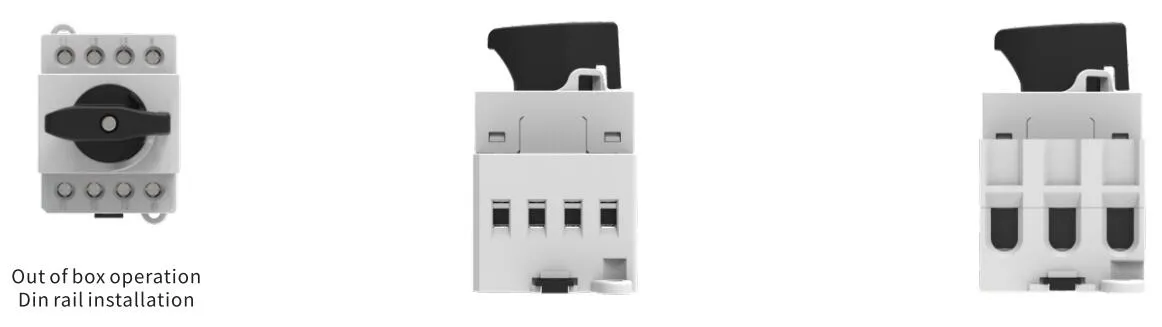

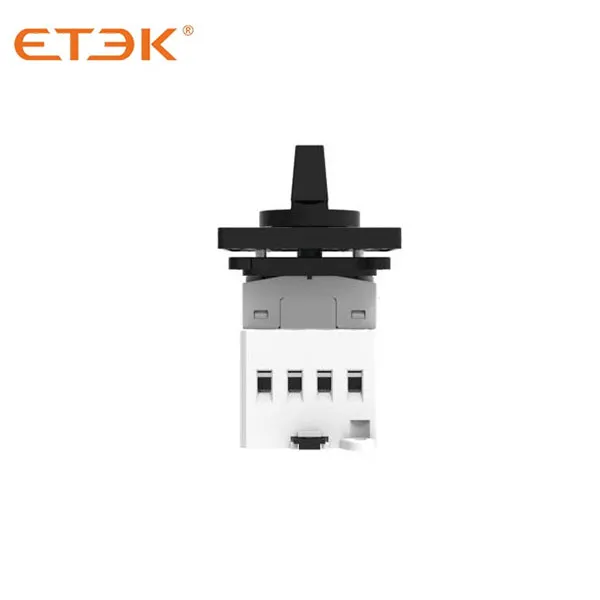

EKD6-LK20-2 |
AC-Isolierschalter 2P In:20A Schwarzer Griff mit Schloss |
|
EKD6-LK32-2 |
AC-Isolierschalter 2P In:32A Schwarzer Griff mit Schloss |
|
EKD6-LK40-2 |
AC-Isolierschalter 2P In:40A Schwarzer Griff mit Schloss |
|
EKD6-LK63-2 |
AC-Isolierschalter 2P In:63A Schwarzer Griff mit Schloss |
|
EKD6-LK80-2 |
AC-Isolierschalter 2P In:80A Schwarzer Griff mit Schloss |
|
EKD6-LK20-3 |
AC-Isolierschalter 3P In:20A Schwarzer Griff mit Schloss |
|
EKD6-LK32-3 |
AC-Isolierschalter 3P In:32A Schwarzer Griff mit Schloss |
|
EKD6-LK40-3 |
AC-Isolierschalter 3P In:40A Schwarzer Griff mit Schloss |
|
EKD6-LK63-3 |
AC-Isolierschalter 3P In:63A Schwarzer Griff mit Schloss |
|
EKD6-LK80-3 |
AC-Isolierschalter 3P In:80A Schwarzer Griff mit Schloss |
|
EKD6-LK20-4 |
AC-Isolierschalter 4P In:20A Schwarzer Griff mit Schloss |
|
EKD6-LK32-4 |
AC-Isolierschalter 4P In:32A Schwarzer Griff mit Schloss |
|
EKD6-LK40-4 |
AC-Isolierschalter 3P Isolierschalter 4P In:40A Schwarzer Griff mit Schloss |
|
EKD6-LK63-4 |
Isolationsschalter AC 4P In:63A Schwarzer Griff mit Schloss |
|
EKD6-LK80-4 |
Isolationsschalter AC 4P In:80A Schwarzer Griff mit Schloss |
