EKL9-40 RCBO (Fehlerstrom-Schutzschalter mit Überstromschutz)
Erkundigen
● Norm: IEC61009-1, IEC62026
● Schutz: Serien- und Parallellichtbogenerkennung, kombinierte Lichtbogenerkennung, Kurzschluss-, Überlast- und Erdschlusserkennung
● FI-Schutzschalter-Typ: AC, A
● Nennstrom: 6~40A
● Nennspannung: 230/240~
● Polzahl: zweipolig (ein Pol + geschalteter Neutralleiter)
● Bemessungsfehlerstrom (IAn): 10, 30, 100, 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 6kA
● Auslösekennlinie: B, C
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben
● Zertifikate: CE, CB, UKCA

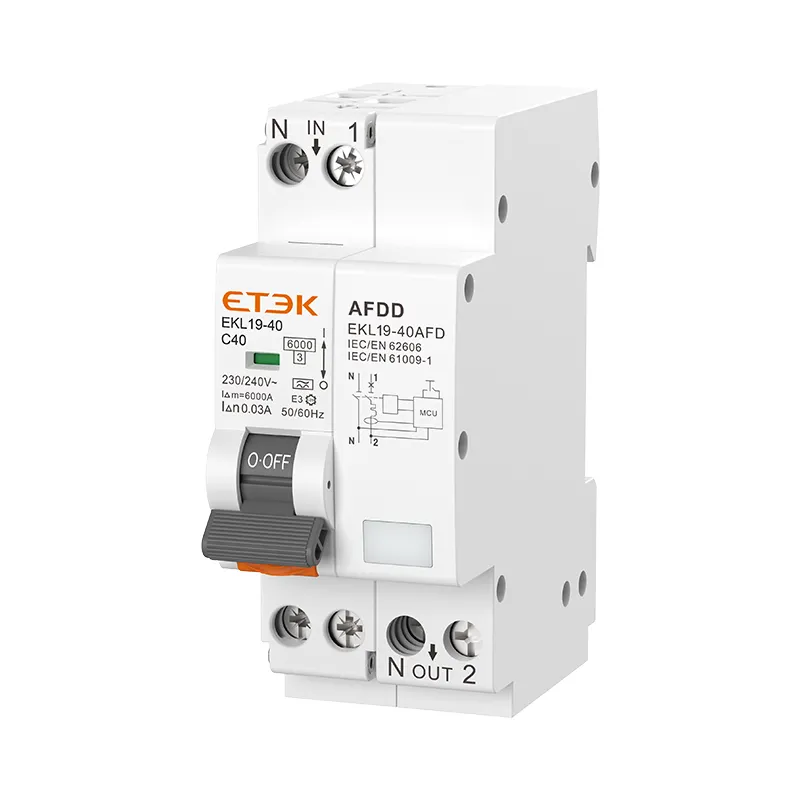

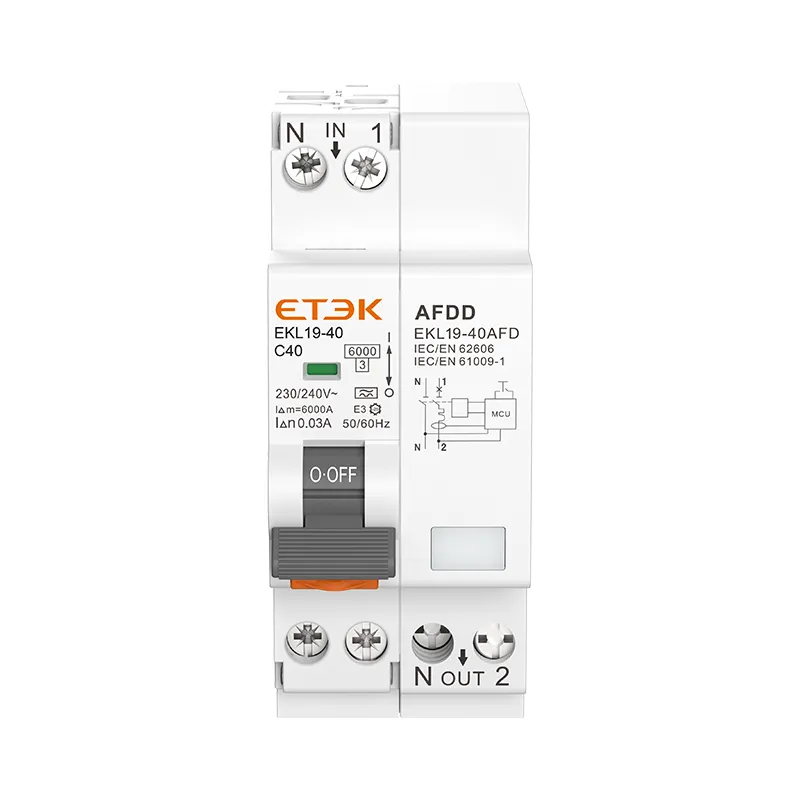

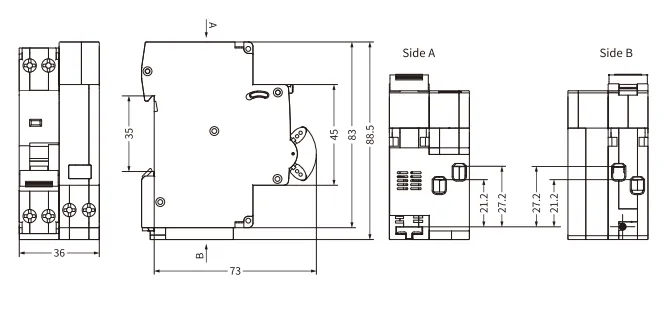

EKL19-40AFD ist ein 1P+N (Pol N kann ein EIN/AUS-Lichtbogenfehlererkennungsgerät mit integriertem RCBO mit 6 kA Abschaltvermögen, Nennstrom bis zu 40 A und Empfindlichkeit 300 mA sein. LED-Lichtbogenfehleranzeige (Im Standardbetriebsmodus (Schalter in EIN-Position) ist die LED grün. Wenn der Schalter in AUS-Position ist oder ein Fehler auftritt, ist die LED ROT), grauer Testdruckknopf zum Überprüfen der korrekten Funktion des Fehlerstromschutzschalters. Mit nur 36 mm Breite bieten sie Schutz vor Lichtbogenfehlern, Überlast, Kurzschluss und Erdschlussströmen.
| Standard | IEC61009-1, IEC62606 |
| Modus | Elektronisch |
| RCBO-Typ | Wechselstrom, A |
| Bemessungsstrom In | 6, 10, 16, 20, 25, 32, 40A |
| Stöcke | 1P+N (Pol N kann Ein/Aus sein) |
| Bemessungsspannung Ue | 230/240 V~ |
| Isolationsspannung Ui | 500 V |
| Nennfrequenz | 50/60 Hz |
| Bemessungsfehlerbetriebsstrom (I△n) | 10, 30, 100, 300 mA |
| Pausenzeit unter | ≤0,1 s |
| Bemessungsschaltvermögen | 6.000A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1min | 2 kV |
| Thermische Auslösecharakteristik | (1,13-1,45) x In |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Schutzart | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, Max. 95 % Luftfeuchtigkeit |
| Anschlussart der Klemme | Kabel-/Stiftsammelschiene |
| Max. Klemmengröße für Kabel | 16 mm 2 |
| Max. Anziehdrehmoment | 2,5 Nm |
| Installation | Montage auf 35mm DIN-Schiene |
| Verbindung | Von oben |
| Nennstrom (A) | B-Kurve | |||
| Empfindlichkeit | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NB0610A | EKL19-40AFD-1NB0630A | EKL19-40AFD-1NB06100A | EKL19-40AFD-1NB06300A |
| 10A | EKL19-40AFD-1NB1010A | EKL19-40AFD-1NB1030A | EKL19-40AFD-1NB10100A | EKL19-40AFD-1NB10300A |
| 16A | EKL19-40AFD-1NB1610A | EKL19-40AFD-1NB1630A | EKL19-40AFD-1NB16100A | EKL19-40AFD-1NB16300A |
| 20A | EKL19-40AFD-1NB2010A | EKL19-40AFD-1NB2030A | EKL19-40AFD-1NB20100A | EKL19-40AFD-1NB20300A |
| 25A | EKL19-40AFD-1NB2510A | EKL19-40AFD-1NB2530A | EKL19-40AFD-1NB25100A | EKL19-40AFD-1NB25300A |
| 32A | EKL19-40AFD-1NB3210A | EKL19-40AFD-1NB3230A | EKL19-40AFD-1NB32100A | EKL19-40AFD-1NB32300A |
| 40A | EKL19-40AFD-1NB4010A | EKL19-40AFD-1NB4030A | EKL19-40AFD-1NB40100A | EKL19-40AFD-1NB40300A |
| Nennstrom (A) | C-Kurve | |||
| Empfindlichkeit | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NC0610A | EKL19-40AFD-1NC0630A | EKL19-40AFD-1NC06100A | EKL19-40AFD-1NC06300A |
| 10A | EKL19-40AFD-1NC1010A | EKL19-40AFD-1NC1030A | EKL19-40AFD-1NC10100A | EKL19-40AFD-1NC10300A |
| 16A | EKL19-40AFD-1NC1610A | EKL19-40AFD-1NC1630A | EKL19-40AFD-1NC16100A | EKL19-40AFD-1NC16300A |
| 20A | EKL19-40AFD-1NC2010A | EKL19-40AFD-1NC2030A | EKL19-40AFD-1NC20100A | EKL19-40AFD-1NC20300A |
| 25A | EKL19-40AFD-1NC2510A | EKL19-40AFD-1NC2530A | EKL19-40AFD-1NC25100A | EKL19-40AFD-1NC25300A |
| 32A | EKL19-40AFD-1NC3210A | EKL19-40AFD-1NC3230A | EKL19-40AFD-1NC32100A | EKL19-40AFD-1NC32300A |
| 40A | EKL19-40AFD-1NC4010A | EKL19-40AFD-1NC4030A | EKL19-40AFD-1NC40100A | EKL19-40AFD-1NC40300A |
