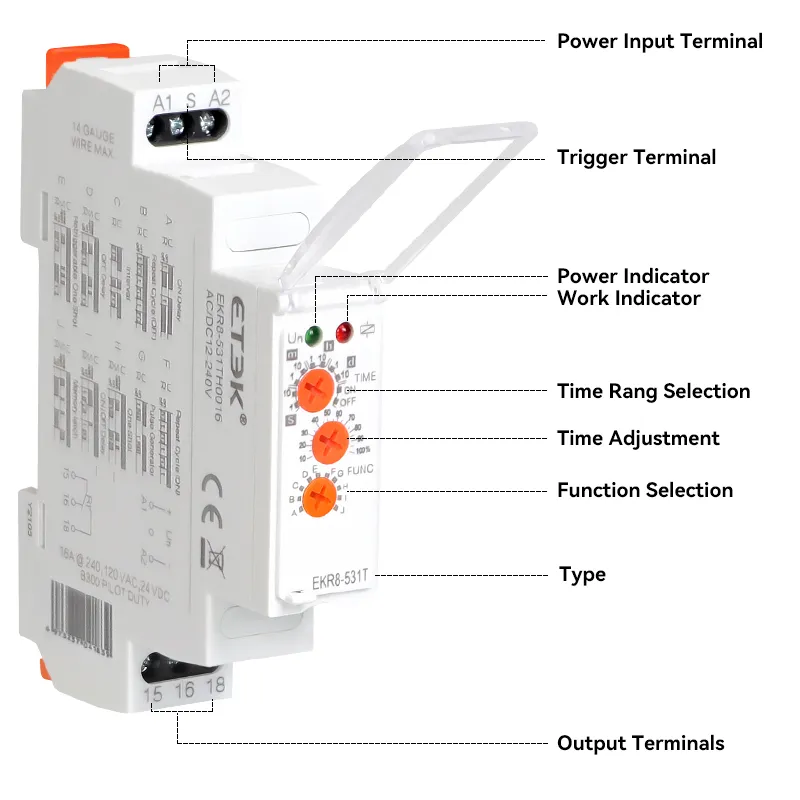

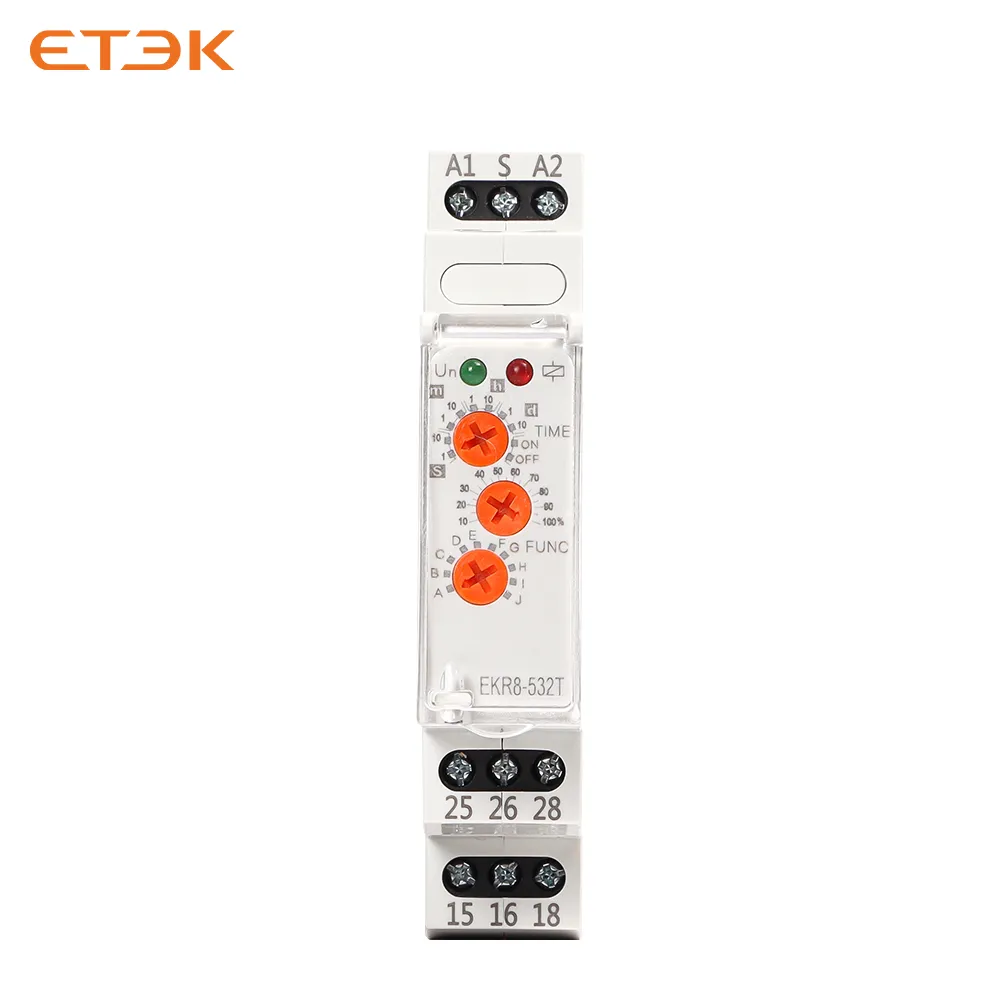

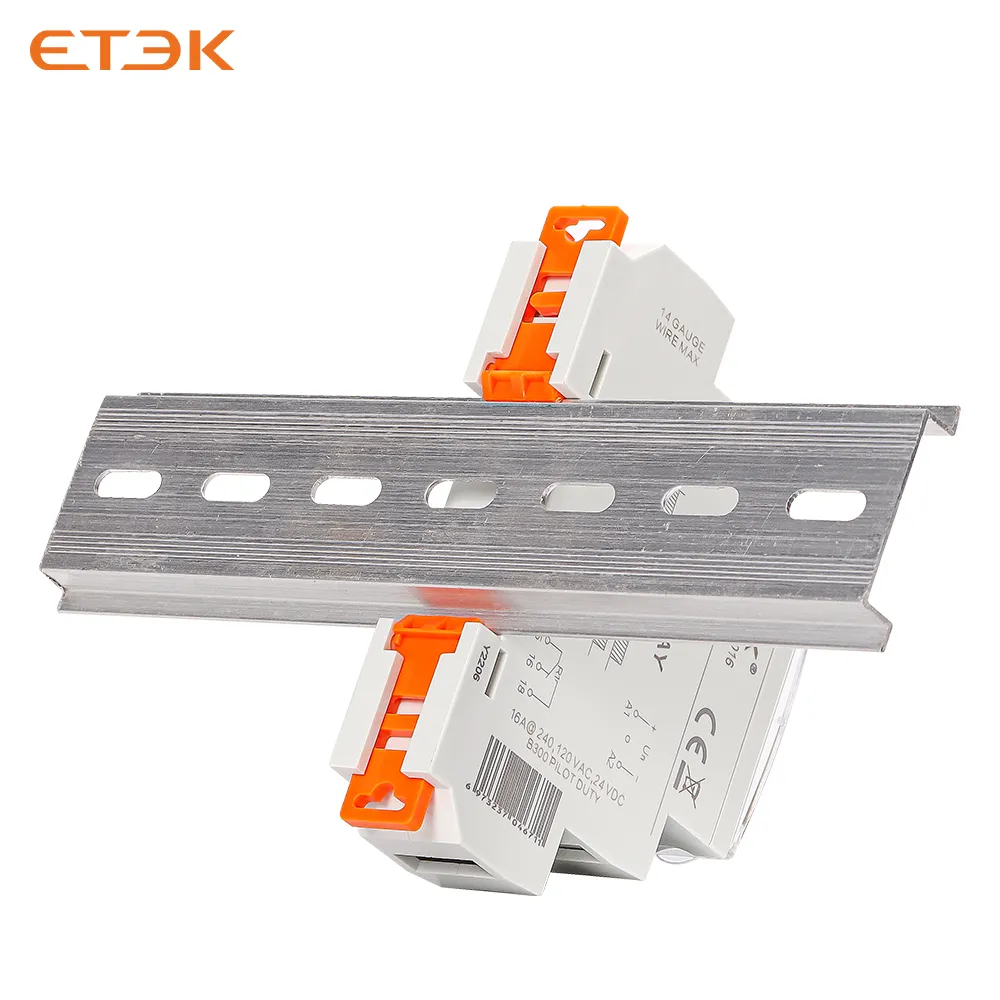

EKR8-5 Multifunktions-Zeitrelais

Produktübersicht

Ein Zeitrelais ist eine automatische Steuereinheit, die mit verschiedenen anderen elektrischen Geräten kombiniert werden kann, um eine automatische Steuerung des Betriebsstromkreises zu erreichen. Nach Ablauf einer voreingestellten Zeit wird der Kontaktausgang geschlossen oder geöffnet, wodurch das angeschlossene elektrische Gerät automatisch gestartet oder gestoppt werden kann.

Die Vorteile dieser Zeitrelaisserie liegen im weiten Betriebsspannungsbereich, in klaren Arbeitsanweisungen, im kleinen Volumen, in der einheitlichen Größe, in der einfachen Installation usw.

Anwendung: Industriemaschinen, Beleuchtung, Fertigung, HLK-Systeme, Lebensmittel und Landwirtschaft.

Technische Parameter

Technische Daten

Technische Daten
	EKR8-531T	EKR8-532T
Ausgabemerkmale	SPDT	DPDT
Kontaktmaterial	Silberlegierung
Aktuelle Bewertung	16 A bei 240 V Wechselstrom, 24 V Gleichstrom
Mindestschaltanforderungen	100 mA
Eingabeeigenschaften
Spannungsbereich	12-240 V Wechselstrom/Gleichstrom
Betriebsbereich (% des Nennwerts)	85 % – 110 %
Zeitliche Merkmale
Verfügbare Funktionen	10
Zeitskalen	10
Zeiträume	0,1 s bis 10 D
Toleranz (mechanische Einstellung)	5 %
Zeit zurücksetzen	150 ms
Triggerimpulslänge (Minimum)	50 ms
Umfeld
Umgebungstemperatur um das Gerät	Lagerung: -30℃ ~+70℃ (-22°F~+158°F)
	Betrieb: -20℃ ~+55℃ (-4°F~+131°F)

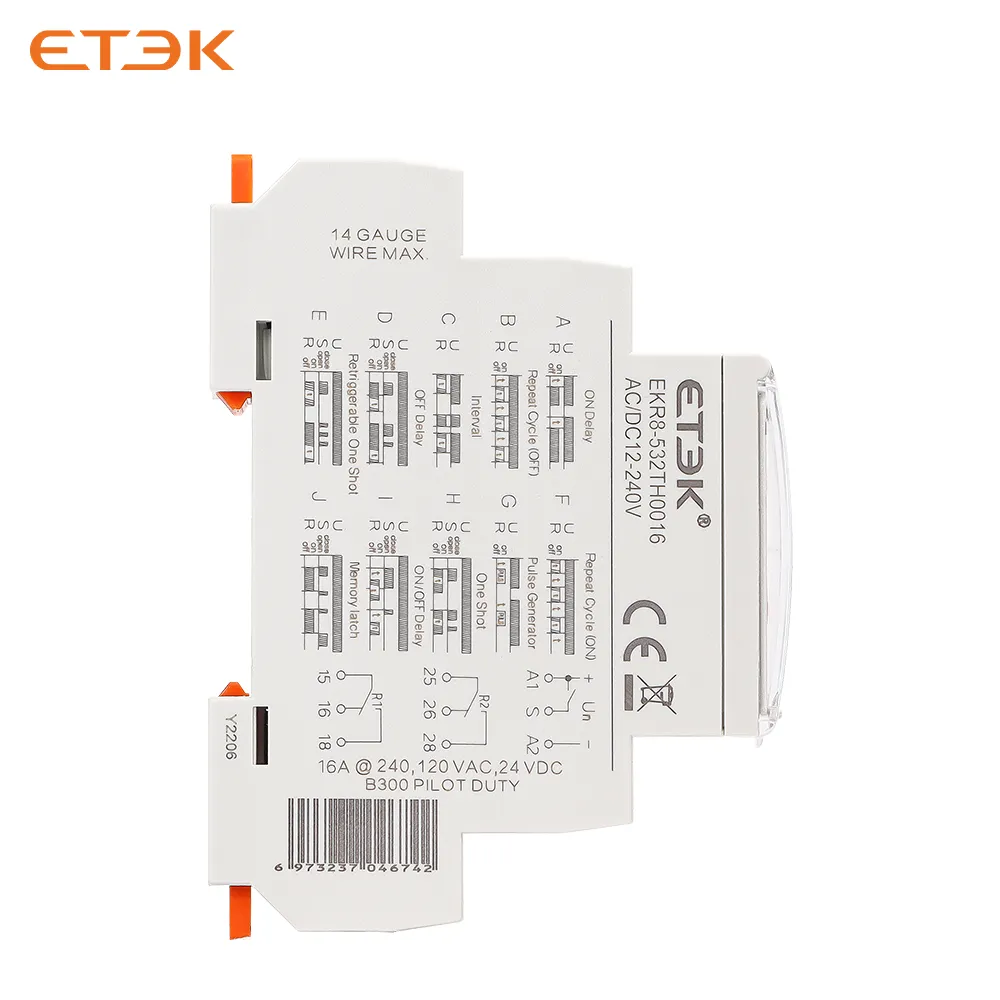

Funktionserklärung
Funktion	Betrieb	Zeitdiagramm

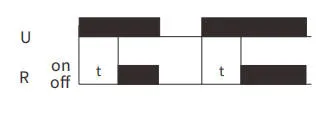

A Einschaltverzögerung Einschalten	Mit Anlegen der Eingangsspannung U beginnt die Verzögerungszeit t . Die Relaiskontakte R ändern ihren Zustand, nachdem die Zeitverzögerung abgelaufen ist. Wenn die Eingangsspannung U entfernt wird, kehren die Kontakte R in ihren Ruhezustand zurück. Der Auslöseschalter wird in dieser Funktion nicht verwendet.

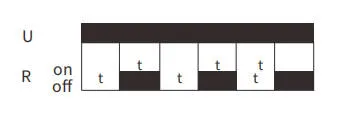

B Beginn des Wiederholungszyklus	Mit Anlegen der Eingangsspannung U beginnt die Zeitverzögerung t . Nach Ablauf der Zeitverzögerung t ändern die Relaiskontakte R für die Dauer der Verzögerung t ihren Zustand. Dieser Zyklus wiederholt sich, bis die Eingangsspannung U entfernt wird. In dieser Funktion wird kein Triggerschalter verwendet.

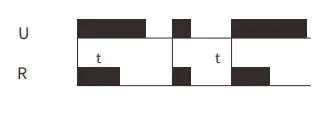

C Intervall Einschalten	Wenn die Eingangsspannung U angelegt wird, ändern die Relaiskontakte R sofort ihren Zustand und der Zeitzyklus beginnt. Wenn die Zeitverzögerung abgeschlossen ist, kehren die Kontakte in den Ruhezustand zurück. Wenn die Eingangsspannung U entfernt wird, kehren die Kontakte ebenfalls in ihren Zustand zurück. Bei dieser Funktion wird kein Auslöseschalter verwendet.

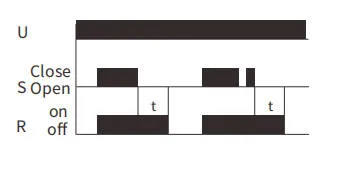

D Ausschaltverzögerung S Pause	Die Eingangsspannung U muss dauernd anliegen. Beim Schließen des Triggers S ändert sich der Zustand des Relaiskontaktes R. Beim Öffnen des Triggers S beginnt die Verzögerung t . Wenn die Verzögerung t abgelaufen ist, kehren die Kontakte R in ihren Ruhezustand zurück. Wenn der Auslöser S geschlossen wird, bevor die Zeitverzögerung t abgelaufen ist, wird die Zeit zurückgesetzt. Wenn der Auslöser S geöffnet wird, beginnt die Verzögerung erneut und die Relaiskontakte bleiben in ihrem aktivierten Zustand. Wenn die Eingangsspannung U entfernt wird, kehren die Relaiskontakte R in ihren Ruhezustand zurück.

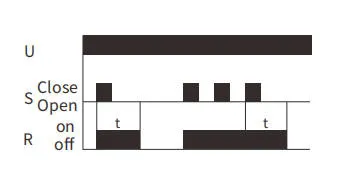

E One Shot kann erneut ausgelöst werden	Nach Anlegen der Eingangsspannung U ist das Relais bereit, das Triggersignal S anzunehmen. Nach Anlegen des Triggersignals S werden die Relaiskontakte R übertragen und die voreingestellte Zeit t beginnt. Am Ende der voreingestellten Zeit t kehren die Relaiskontakte R in ihren normalen Zustand zurück, sofern das Triggersignal S nicht vor Ablauf der Zeit t (vor Ablauf der voreingestellten Zeit) geöffnet und geschlossen wird. Ein kontinuierliches Durchlaufen des Triggersignals S mit einer schnelleren Rate als der aktuellen Zeit bewirkt, dass die Relaiskontakte R geschlossen bleiben. Wenn die Eingangsspannung U entfernt wird, kehren die Relaiskontakte R in ihren Ruhezustand zurück.

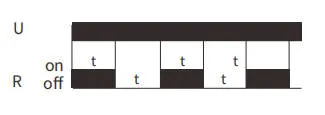

F Wiederholungszyklus beginnt am	Wenn die Eingangsspannung U angelegt wird, ändern die Relaiskontakte R sofort ihren Zustand und die Zeitverzögerung t beginnt. Wenn die Zeit t abgelaufen ist, kehren die Kontakte für die Zeitverzögerung t in ihren Ruhezustand zurück. Dieser Zyklus wiederholt sich, bis die Eingangsspannung U entfernt wird. Bei dieser Funktion wird kein Auslöseschalter verwendet.
G Impulsgenerator	Bei Anlegen der Eingangsspannung U wird ein einzelner Ausgangsimpuls von 0,5 Sekunden an das Relais mit Zeitverzögerung t abgegeben. Um den Impuls zu wiederholen, muss die Stromversorgung unterbrochen und erneut eingeschaltet werden. Triggerschalter S wird in dieser Funktion nicht verwendet.

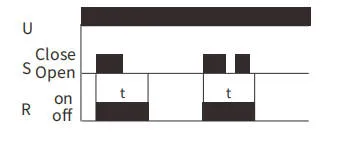

H Ein Schuss	Nach Anlegen der Eingangsspannung U ist das Relais bereit, das Triggersignal S anzunehmen. Nach Anlegen des Triggersignals S schließt das Relais den Kontakt R und die voreingestellte Zeit t beginnt. Während der Zeitüberschreitung wird das Triggersignal S ignoriert. Das Relais wird durch Anlegen des Triggersignals S zurückgesetzt, wenn das Relais nicht aktiviert ist.

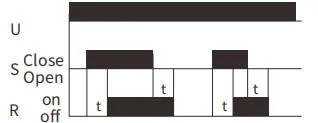

ICH Ein-/Ausschaltverzögerung S Schließen/Öffnen	Die Eingangsspannung U muss dauerhaft anliegen. Wenn der Auslöser S geschlossen wird, beginnt die Zeitverzögerung t . Nach Ablauf der Zeitverzögerung t ändern die Relaiskontakte R ihren Zustand und bleiben eingeschaltet, bis der Auslöser S geöffnet wird. Wenn die Eingangsspannung U entfernt wird, kehren die Relaiskontakte R in ihren Ruhezustand zurück.

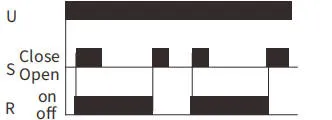

J Speicherriegel S Marke	Die Eingangsspannung U muss kontinuierlich anliegen. Der Ausgang ändert seinen Zustand mit jedem Schließen des Triggers S. Wenn die Eingangsspannung U entfernt wird, kehren die Relaiskontakte R in ihren Ruhezustand zurück.

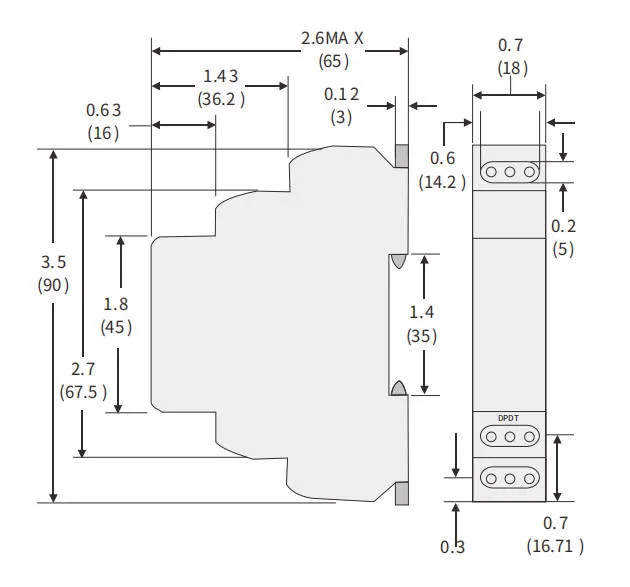

Maße

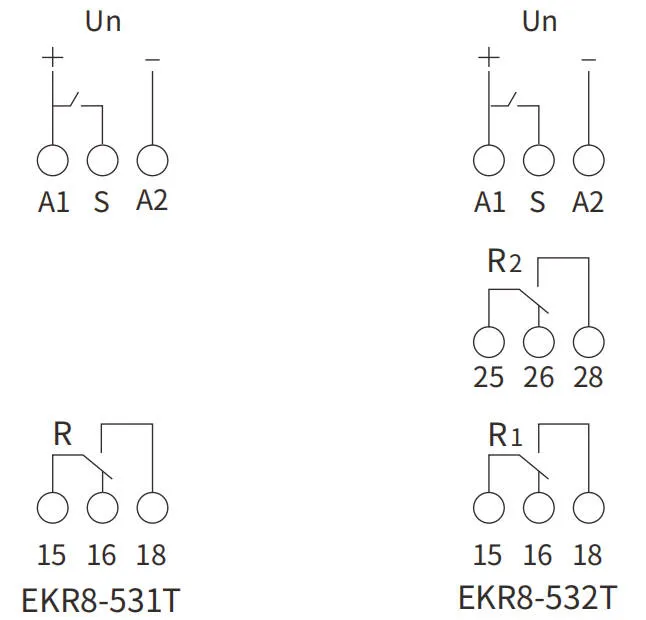

Schaltplan

Baugröße

Produktauswahlformular

Referenznummer.	Spezifikation
EKR8-531TH005	Multifunktionales Zeitrelais 3-Knopf SPDT 1S/10S/1M/10M/1H/10H/1D/10D/an/aus 12-240VAC/DC
EKR8-532TH005	Multifunktionales Zeitrelais 3-Knopf DPDT 1S/10S/1M/10M/1H/10H/1D/10D/an/aus 12-240VAC/DC
EKR8-531TH0016	Multifunktionales Zeitrelais 3-Knopf SPDT 1S/10S/1M/10M/1H/10H/1D/10D/an/aus 12-240VAC/DC
EKR8-532TH0016	Multifunktionales Zeitrelais 3-Knopf DPDT 1S/10S/1M/10M/1H/10H/1D/10D/an/aus 12-240VAC/DC
