Umschalter dienen dazu, bei einem Stromausfall den Strom eines Hauses oder Unternehmens vom kommerziellen Stromnetz auf einen lokalen Generator umzuleiten. Sie werden auch als Transferschalter bezeichnet und stellen eine direkte Verbindung zwischen der kommerziellen Stromversorgung oder Leitung des Generators und dem Haus her.

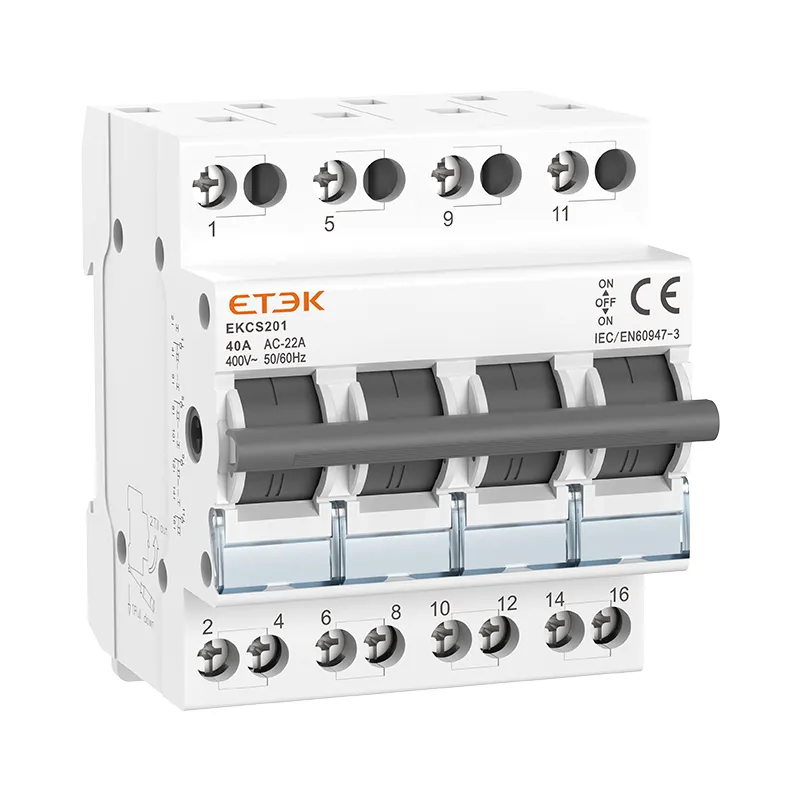

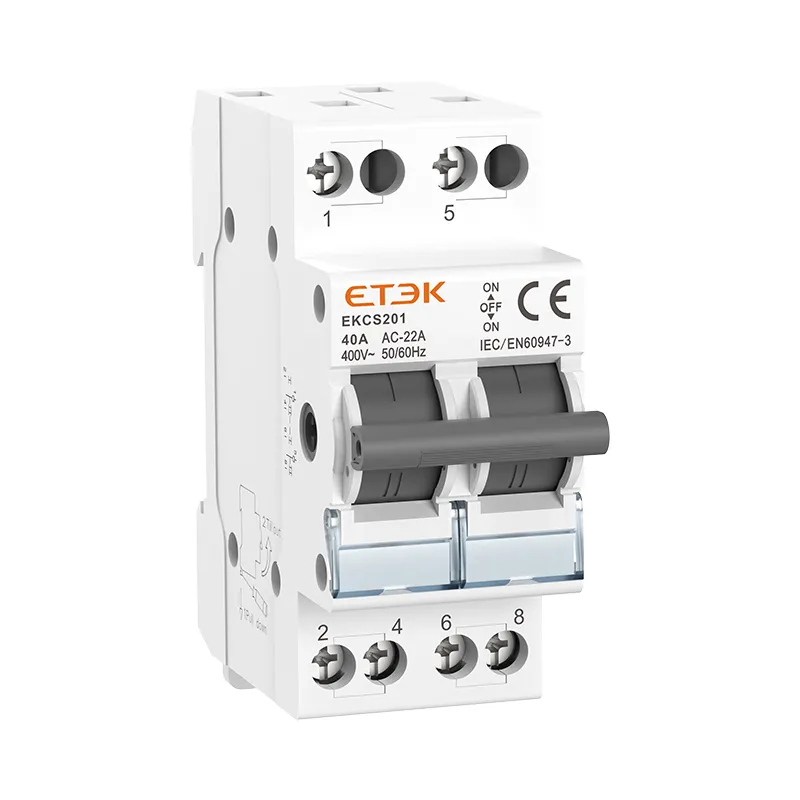

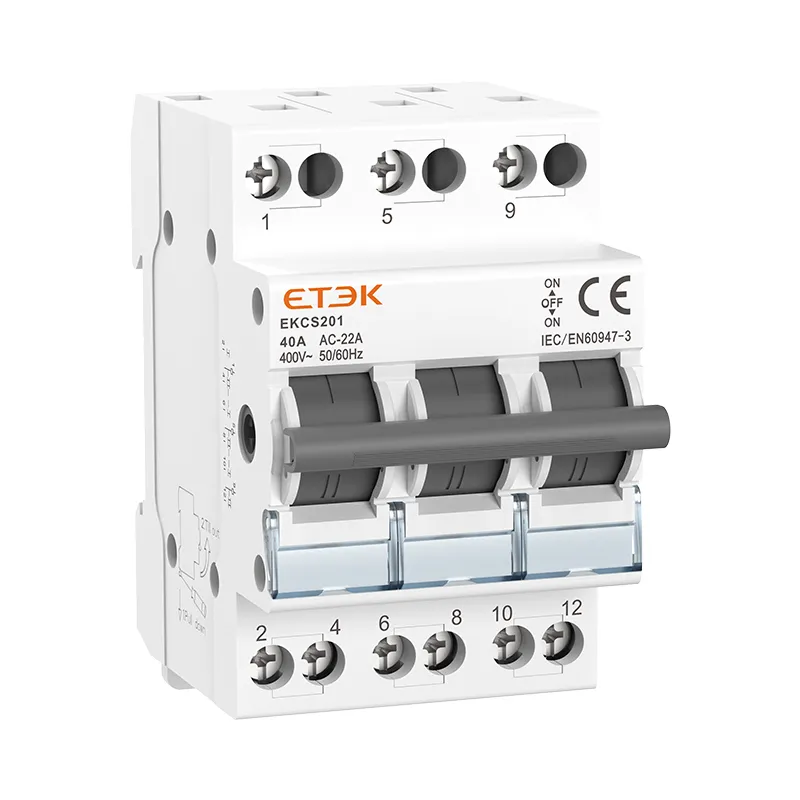

Der schienenmontierte Trennschalter EKCS201 mit doppelter Stromumwandlung hat vier Funktionen: Ein, Aus, Umwandlung und Isolierung. Er kann zwischen zwei Lasten, die von einer Gruppe von Leitungen getragen werden, oder zwischen zwei Stromquellen frei ein- und ausgeschaltet werden. Er wird zum Ein- und Ausschalten und zur Installation auf einer DIN-Standardschiene (35 × 7,5) verwendet. Das Gehäuse besteht aus PA66-Spritzguss und ist hochflammhemmend. Er ist ein ideales Produkt zum Schalten und Öffnen und Schließen in industriellen Geräten und Schaltkreisen. Der maximale Strom kann 40 A erreichen und er lässt sich bequem und sicher auf der Führungsschiene installieren und verdrahten.

1.Wenn der Griff die Position I erreicht: 1,5 und 2,6 sind verbunden.
2.Wenn der Griff die Position II erreicht: 1,5 und 4,8 sind verbunden.
3.Wenn der Griff in der Mittelstellung ist: Beide Gruppen sind getrennt.

Technische Daten

Maße

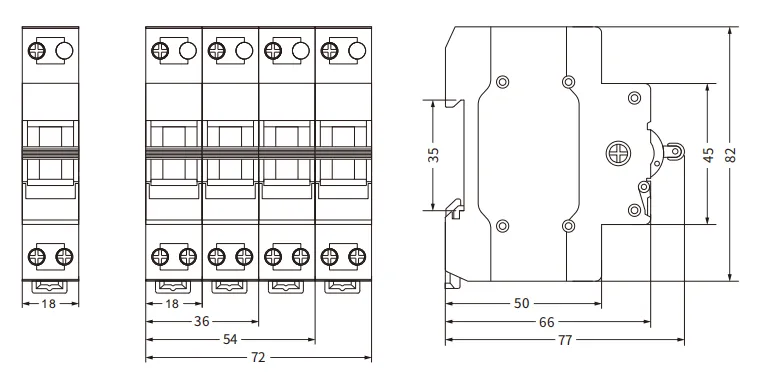

Gesamtabmessungen
