EKLD22 16mm/22mm Panel Mount Signal Power Led Anzeige AC/DC 12V/24V/48V/110V/220V Signal Warnung Lampe
Erkundigen
● Typ: 1 Loch bis 5 Löcher
● ABS-Materialien ohne Flammschutz
● Schutzart EN60529 IP65
● Farben: Graue Box, gelber oder weißer Deckel.
● Temperaturbereich: -40℃ bis +100℃
EKCB-Druckknopfgehäuse sind für Druckknöpfe, Schalter und Kontrollleuchten mit 22 mm Durchmesser ausgelegt. Diese Gehäuse schützen Druckknopfbediener vor Beschädigung und Verschleiß und bewahren so die Integrität empfindlicher elektrischer Kontakte.
Typ: 1 Loch bis 5 Löcher, 60 mm und 73 mm Höhe verfügbar.
Nicht flammhemmendes ABS-Material. (selbstverlöschendes Material kann angepasst werden)
Schutzklasse EN60529 IP65.
Farben: Graue Box, gelber oder weißer Deckel.
Kabeleinführung mit Gewinde und Membran-Kabelschutz: PG13,5- oder M20-Verschraubungen.
Temperaturbereich: -40℃ bis +100℃
| Typ | Farbe des Covers | Modell | Beschreibung |
| 1 Loch | Weiß | EKCB-A1W | IP65-Druckknopfgehäuse, 1 Loch, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 60 mm |
| Gelb | EKCB-A1Y | IP65-Druckknopfgehäuse, 1 Loch, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 60 mm | |

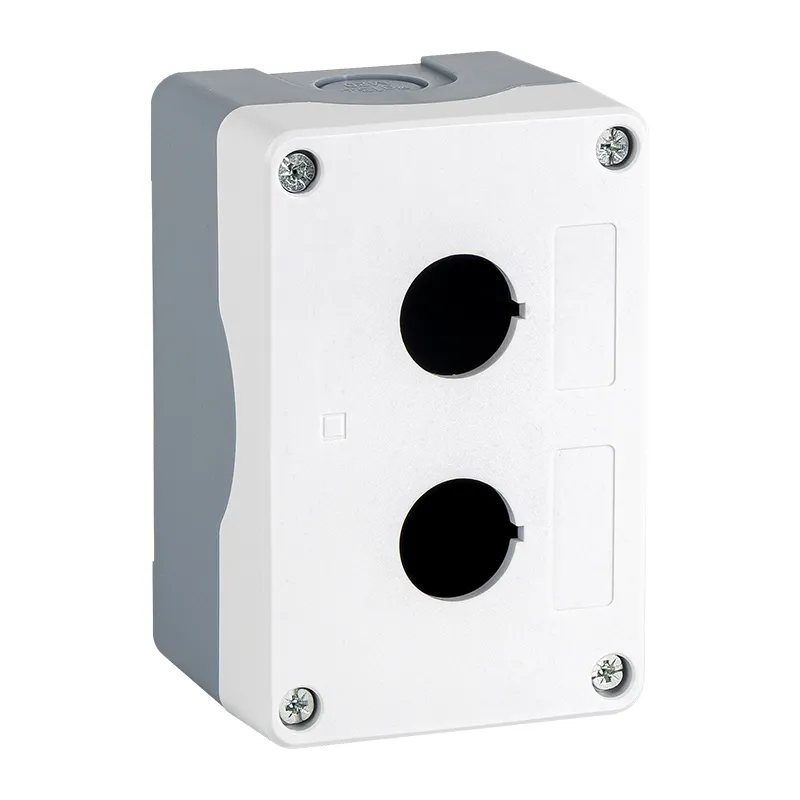

| 2 Löcher | Weiß | EKCB-A2W | IP65-Druckknopfgehäuse, 2 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 60 mm |
| Gelb | EKCB-A2Y | IP65-Druckknopfgehäuse, 2 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 60 mm | |
| 3 Loch | Weiß | EKCB-A3W | IP65-Druckknopfgehäuse, 3 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 60 mm |
| Gelb | EKCB-A3Y | IP65-Druckknopfgehäuse, 3 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 60 mm | |
| 4 Loch | Weiß | EKCB-A4W | IP65-Druckknopfgehäuse, 4 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 60 mm |
| Gelb | EKCB-A4Y | IP65-Druckknopfgehäuse, 4 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 60 mm | |
| 5 Loch | Weiß | EKCB-A5W | IP65-Druckknopfgehäuse, 5 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 60 mm |
| Gelb | EKCB-A5Y | IP65-Druckknopfgehäuse, 5 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 60 mm | |
| 1 Loch | Weiß | EKCB-B1W | IP65-Druckknopfgehäuse, 1 Loch, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 73 mm |
| Gelb | EKCB-B1Y | IP65-Druckknopfgehäuse, 1 Loch, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 73 mm | |
| 2 Löcher | Weiß | EKCB-B2W | IP65-Druckknopfgehäuse, 2 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 73 mm |
| Gelb | EKCB-B2Y | IP65-Druckknopfgehäuse, 2 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 73 mm | |
| 3 Loch | Weiß | EKCB-B3W | IP65-Druckknopfgehäuse, 3 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 73 mm |
| Gelb | EKCB-B3Y | IP65-Druckknopfgehäuse, 3 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 73 mm | |
| 4 Loch | Weiß | EKCB-B4W | IP65-Druckknopfgehäuse, 4 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 73 mm |
| Gelb | EKCB-B4Y | IP65-Druckknopfgehäuse, 4 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 73 mm | |
| 5 Loch | Weiß | EKCB-B5W | IP65-Druckknopfgehäuse, 5 Löcher, Kunststoff, weiß, 22 mm Ausschnitt, Höhe 73 mm |
| Gelb | EKCB-B5Y | IP65-Druckknopfgehäuse, 5 Löcher, Kunststoff, gelb, 22 mm Ausschnitt, Höhe 73 mm |

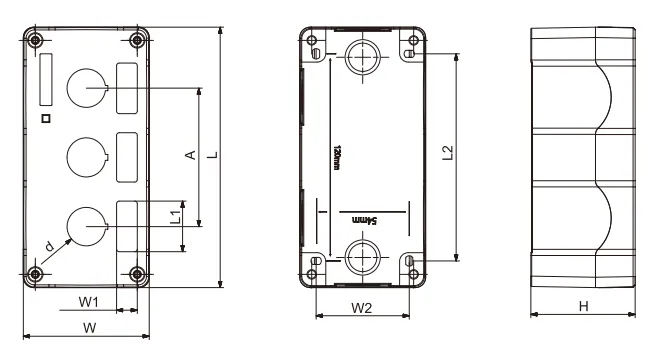

| Modell | L | IN | H | L1 | W1 | L2 | W2 | UND | D |
| EKCB-A1 | 73 | 73 | 60 | 29 | 12 | 40 | 54 | / | Φ 22 |
| EKCB-A2 | 111 | 73 | 60 | 29 | 12 | 80 | 54 | 40 | Φ 22 |
| EKCB-A3 | 151 | 73 | 60 | 29 | 12 | 120 | 54 | 80 | Φ 22 |
| EKCB-A4 | 191 | 73 | 60 | 29 | 12 | 160 | 54 | 120 | Φ 22 |
| EKCB-A5 | 231 | 73 | 60 | 29 | 12 | 200 | 54 | 160 | Φ 22 |
| EKCB-B1 | 73 | 73 | 73 | 29 | 12 | 40 | 54 | / | Φ 22 |
| EKCB-B2 | 111 | 73 | 73 | 29 | 12 | 80 | 54 | 40 | Φ 22 |
| EKCB-B3 | 151 | 73 | 73 | 29 | 12 | 120 | 54 | 80 | Φ 22 |
| EKCB-B4 | 191 | 73 | 73 | 29 | 12 | 160 | 54 | 120 | Φ 22 |
| EKCB-B5 | 231 | 73 | 73 | 29 | 12 | 200 | 54 | 160 | Φ 22 |
