ETEK EKM1-63DC 6KA DC MCB für Solar-PV-System

EKM1-63DC: Die Nennbetriebsspannung von DC-Leistungsschaltern, die speziell in der Photovoltaik verwendet werden, kann bis zu DC 1000 V betragen. Das spezielle Lichtbogenlösch- und Strombegrenzungssystem kann den Fehlerstrom des DC-Stromverteilungssystems schnell unterbrechen. Das Photovoltaikmodul, eine wichtige Komponente in Solarstromsystemen, kann Schäden durch hohen DC-Rückstrom und AC-Rückkopplungsstrom vermeiden, die durch den Wechselrichterausfall verursacht werden, und so einen zuverlässigen Betrieb des Solar-PV-Systems gewährleisten.

● Norm: IEC60947-2
● Auslöseart: Thermomagnetisch
● Nennstrom: 6~63A
● Nennspannung: 1P (250 VDC), 2P (500 VDC), 4P (1000 VDC)
● Polzahl: 1P,2P,4P
● Bemessungs-Kurzschlussausschaltvermögen: 6kA
●Magnetische Auslösecharakteristik: (8-12) x In
● Umgebungstemperatur: -5...+40 ºC
● Anschluss: Gemäß Schaltplan
● Zertifikate: CE, CB

Jetzt anfragen PDF

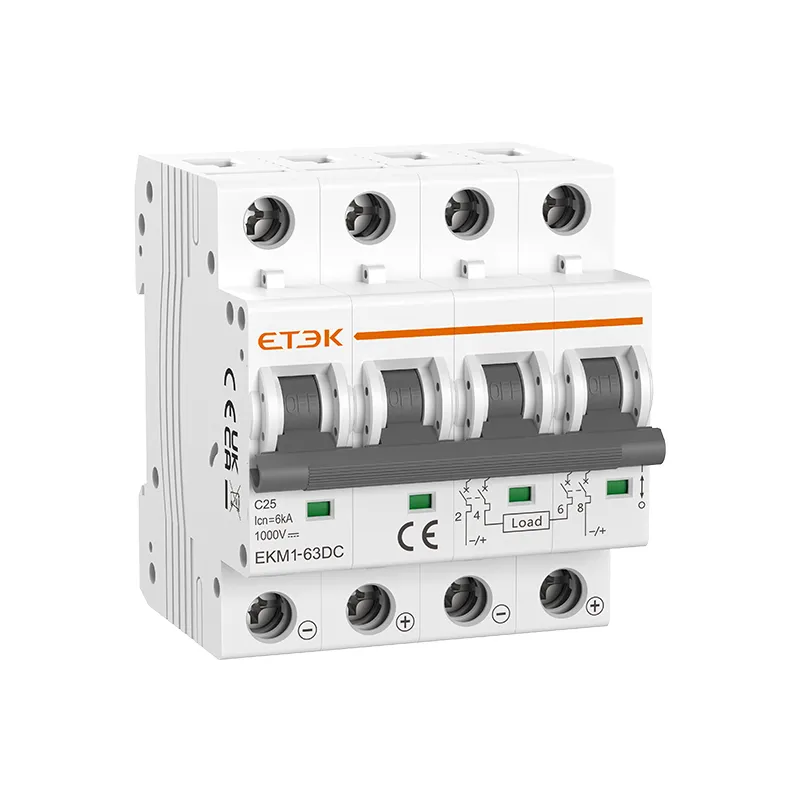

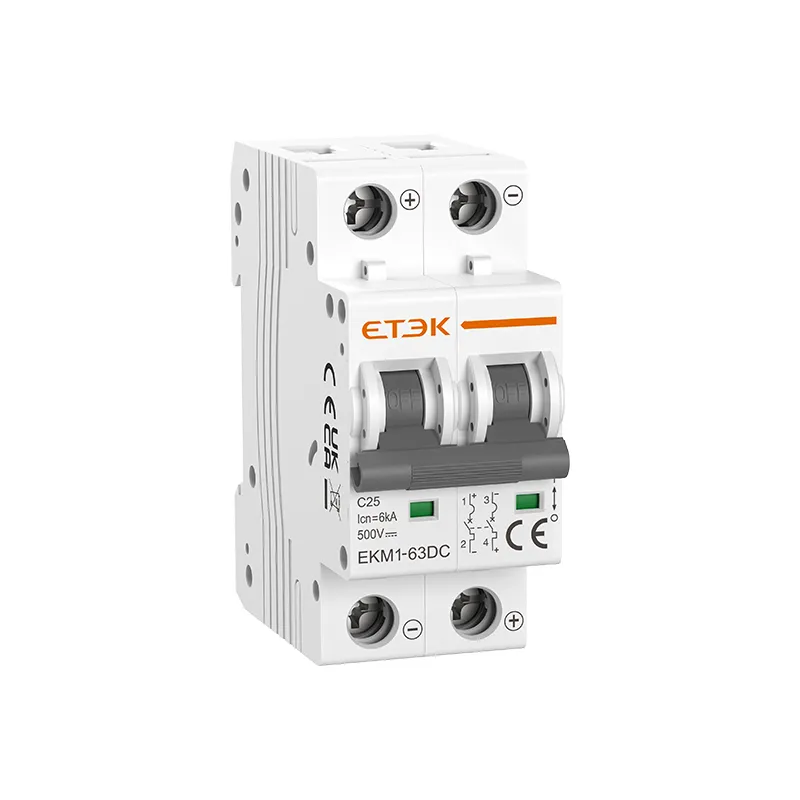

ETEK EKM1-63DC 6KA DC MCB für Solar-PV-System

Jetzt anfragen PDF

Produktübersicht

Beschreibung

Die Nennbetriebsspannung von DC-Leistungsschaltern der EKM1-63DC-Serie, die speziell in der Photovoltaik verwendet werden, kann bis zu DC 1000 V betragen. Das spezielle Lichtbogenlösch- und Strombegrenzungssystem kann den Fehlerstrom des DC-Stromverteilungssystems schnell unterbrechen. Das Photovoltaikmodul, eine wichtige Komponente in Solarstromsystemen, kann Schäden durch hohen DC-Rückstrom und AC-Rückkopplungsstrom vermeiden, die durch den Wechselrichterausfall verursacht werden, und so einen zuverlässigen Betrieb des Solar-PV-Systems gewährleisten.

Technische Parameter

Technische Daten

Standard IEC/EN60947-2
Schutz Überstrom und Kurzschluss
Art der Reise Thermomagnetisch
Anzahl der Pole 1P, 2P, 4P
Nennströme (In) 6,10,16,20,25,32,40,50,63A
Bemessungsspannung (Ue) 1P (250 V DC), 2P (500 V DC), 4P (1000 V DC)
Bemessungsisolationsspannung (Ui) 500 V
Bemessungsschaltvermögen 6.000A
Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp 4 kV
Dielektrische Prüfspannung bei ind. Freq. für 1 min 3 kV
Thermische Auslösecharakteristik (1,05-1,30) x In
Magnetische Auslösecharakteristik (8-12) x In
Elektrische Lebensdauer 4.000 Zyklen
Mechanische Lebensdauer 10.000 Zyklen
Kontaktstellungsanzeige Ja
Schutzart IP20
Umgebungstemperatur -5℃ bis +40℃, max. 95 % Luftfeuchtigkeit
Anschlussart der Klemme Kabel-/Stift-/Gabel-Sammelschiene
Max. Klemmengröße für Kabel 25 mm 2
Max. Anziehdrehmoment 2,5 Nm
Installation Montage auf 35mm DIN-Schiene
Verbindung Laut Schaltplan

Maße

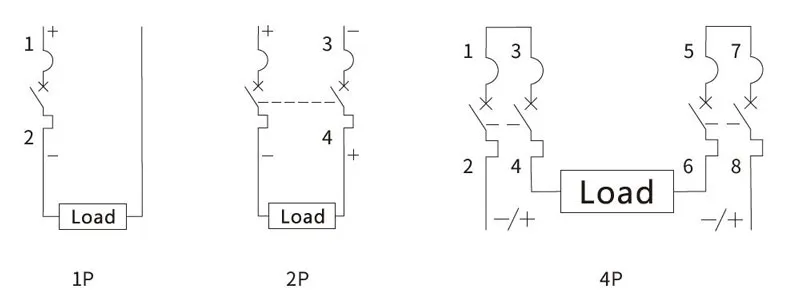

Schaltbild

ekm1 63dc 6kA 10kA Gleichstrom-Schutzschalter 5

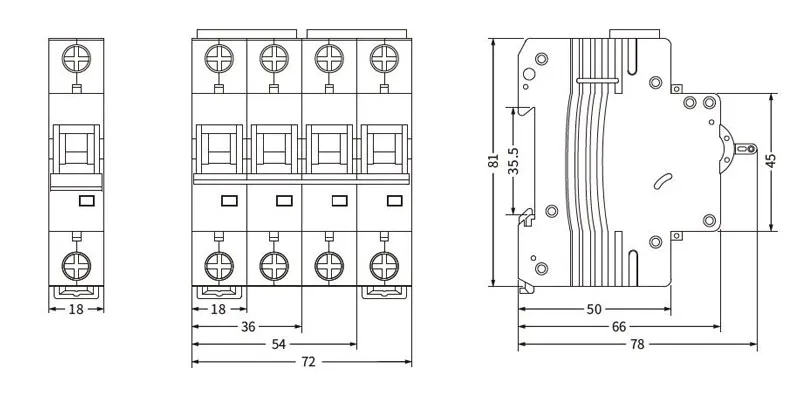

Baugröße

ekm1 63dc 6ka 10ka Gleichstrom-Schutzschalter 6
