ETEK EKD6-DB32 PV DC 1000V 32A Din-Schiene Solar Drehgriff Isolator Drehschalter Trennschalter für Solar
Erkundigen
Ein DC-Trennschalter ist ein elektrisches Sicherheitsgerät, das sich manuell von den Modulen in einer Photovoltaikanlage trennt. In Photovoltaikanwendungen werden DC-Trennschalter verwendet, um die Solarmodule zu Wartungs-, Installations- oder Reparaturzwecken manuell zu trennen.
Bei den meisten Photovoltaikanlagen sind zwei DC-Trennschalter an einen einzelnen Strang angeschlossen. Normalerweise wird ein Schalter in der Nähe des Photovoltaik-Arrays und der andere in der Nähe des DC-Endes des Wechselrichters platziert. Dadurch wird sichergestellt, dass die Trennung auf Boden- und Dachhöhe erfolgen kann. DC-Trennschalter können in polarisierten oder nicht polarisierten Konfigurationen geliefert werden. Polarisierte DC-Trennschalter gibt es in zwei-, drei- und vierpoligen Konfigurationen.
|
Gebrauchskategorie DC-PV1/DC-PV2 |
Serie |
Anzahl der Saiten |
Teilenummer |
Kontaktkonfiguration |
|||||||
|
500 V |
600 V |
700 V |
800 V |
900 V |
1000 V |
1200 V |
1500 V |
||||
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
1 |
EKD6-PM32R-2 |
|
|
58 |
58 |
58 |
45 |
23 |
16 |
13 |
7 |
4 |
1 |
EKD6-PM32R-2H |
|
|
32 |
32 |
32 |
32 |
23 |
16 |
113 |
7 |
2 |
2 |
EKD6-PM32R-4 |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4S |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4B |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32R-4T |
|
|

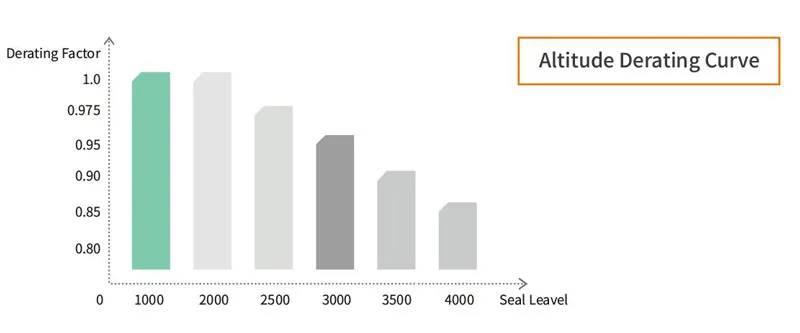

Hauptparameter |
PM32R |
|
|
Bemessungsisolationsspannung Ui |
1500 V |
|
|
Thermischer Bemessungsstrom Ithe |
32A |
|
|
Bemessungsstoßspannungsfestigkeit Uimp |
8000 V |
|
|
Bemessungs-Kurzschlusseinschaltvermögen Icm |
2 Stunden |
1700A |
|
2,4 |
1000A |
|
|
2 Stunden |
1700A |
|
|
Bedingter Bemessungskurzschlussstrom Icc |
5000A |
|
|
Max. Sicherungsgröße gL (gG) |
80A |
|

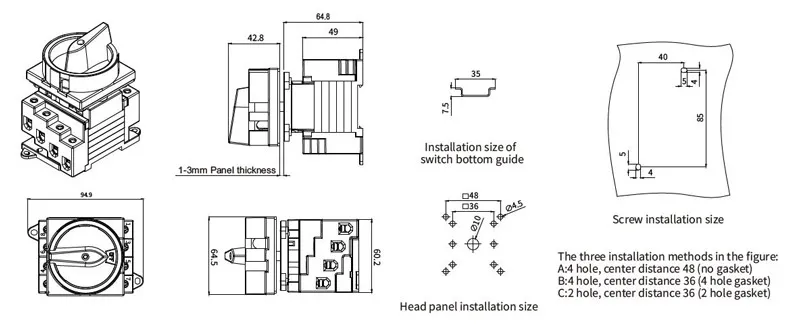

| Maximale Kabelquerschnitte (inkl. Jumper) | ||
| Massiv oder Standard | mm2 | 4-16 |
| Flexibel | 4-10 | |
| Flexibel (+ Aderendhülse) | 4-10 | |
| Drehmoment | ||
| Anzugsdrehmoment Anschlussschrauben M4. | Nm | 1,2 bis 1,8 |
| Anzugsdrehmoment für Plattenbefestigungsschrauben ST4.2 (304 Edelstahl) | 0,8-0,9 | |
| Anzugsdrehmoment Knopfschrauben M3 | 0,5-0,7 | |
| Drehmoment ein- oder ausschalten | 0,9-1,3 | |
| Allgemeine Parameter | ||
| Montageart | Einlochmontage | |
| Art des Knopfes | C | |
 |
||
| Knopfpositionen | Aus bei 12 Std., Ein bei 3 Std. | |
| Mechanische Lebensdauer | 10000 | |
| Anzahl der DC-Pole | 2 oder 4 | |
| Betriebstemperatur | -40℃ bis +70℃ | |
| Lagertemperatur | -40℃ bis +85℃ | |
| Verschmutzungsgrad | 2 | |
| Überspannungskategorie | Drittes Kapitel | |
| IP-Schutzart der Welle und der Befestigungsmutter | IP66 | |
| Referenznummer. | Spezifikation |
| EKD6-PM32R-2 | DC-Isolator 2P 32A 2-reihig /1-Strings Verbindung von oben nach unten, Farbe Rot/Gelb, PL64 |
| EKD6-PM32R-2H | DC-Isolator 4P 32A 4Serie/1Strings Verbindung von oben nach unten Rot/Gelb Farbe PL64 |
| EKD6-PM32R-4 | DC-Isolator 4P 32A 4 Serien /2 Stränge Rot/Gelb Farbe PL64 |
| EKD6-PM32R-4S | DC-Isolator 4P 32A 4er /1(3+1)-Strang Verbindung von oben nach unten Farbe Rot/Gelb PL64 |
| EKD6-PM32R-4B | DC-Isolator 4P 32A 4er /1(2+2)-Strang Anschluss unten Rot/Gelb Farbe PL64 |
| EKD6-PM32R-4T | DC-Isolator 4P 32A 4er /1(2+2) Strings Top-Anschluss Rot/Gelb Farbe PL64 |
