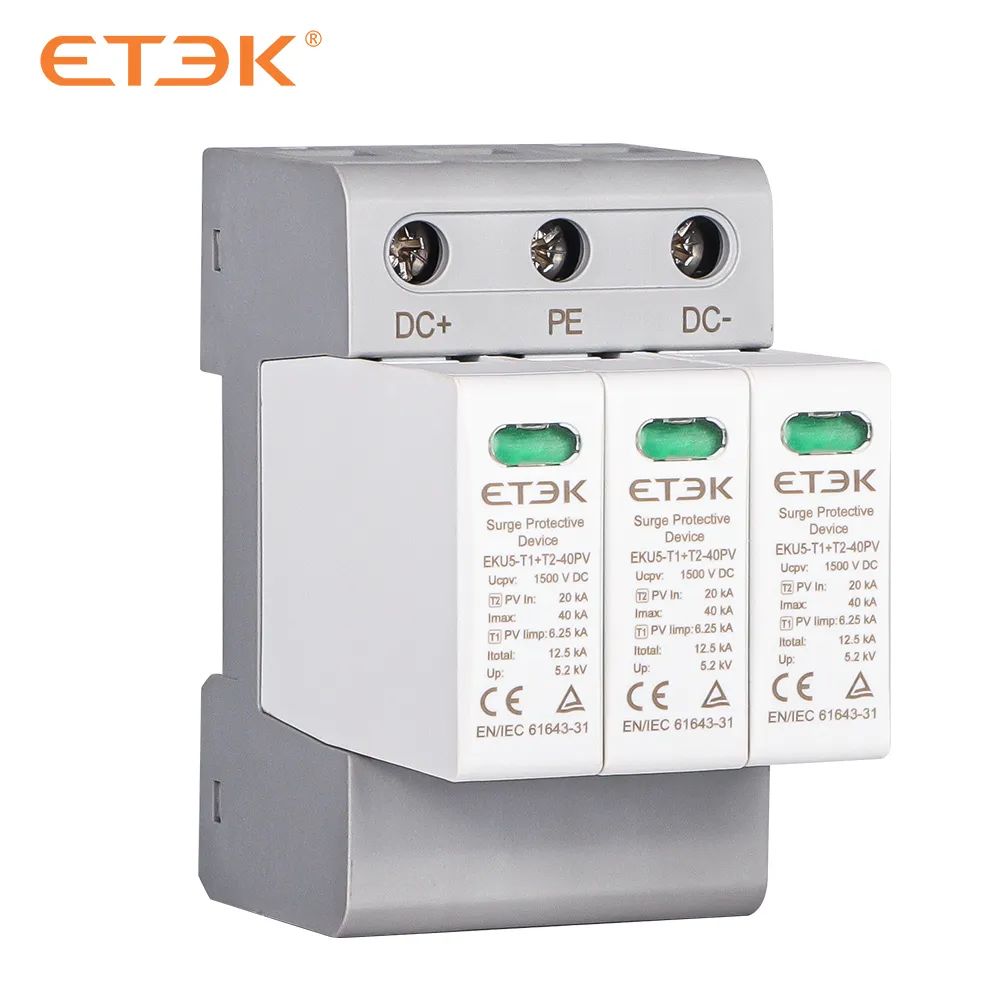

ETEK EKU5 Klasse I + II (T1+T2) DC-Überspannungsschutzgerät (SPD) für drei Module in der Photovoltaik (mit dreistufigem DC-Schaltgerät) verfügt über eine visuelle Anzeige und eine optionale Fernkontaktsignalisierung (potenzialfreier Umschaltkontakt) für den Einsatz in PV-Systemen.
|
SPD-Klassifizierung nach IEC/EN61643-31
|
T1+T2
|
|||
|
Max. Dauerbetriebswechselspannung
|
Ucpv
|
500 V Gleichstrom | 1000 V Gleichstrom |
1500 V Gleichstrom
|
|
Impulsentladungsstrom (10/350 μs)
|
Iimp
|
6,25 kA
|
||
|
Gesamtentladestrom (10/350 μs)
|
Gesamt
|
12,5 kA
|
||
|
Nomineller Entladestrom (8/20μs)
|
In
|
20 kA
|
||
|
Maximaler Entladestrom (8/20µs)
|
Imax
|
40 kA
|
||
|
Schutzpegel DC+/DV-gegen PE
|
Hoch
|
2000 V | 4000 V | 5200 V |
|
Ansprechzeit
|
tA
|
≤25 ns
|
||
|
Betriebstemperaturbereich
|
Di
|
-40℃~80℃
|
||
|
Betriebszustands-/Fehleranzeige
|
Grün/Rot
|
|||
|
Querschnittsfläche (Min.)
|
4mm²
|
|||
|
Querschnittsfläche (Max.)
|
35mm²
|
|||
|
Zur Montage auf
|
35-mm-Din-Schiene
|
|||
|
Beiliegendes Material
|
Thermoplast UL94-V0
|
|||
|
Schutzart
|
IP20
|
|||
|
Anzahl der Module
|
3P (3 Mods)
|
|||
| SPD-Typenreferenzliste | |||
|
Anzahl der Pole
|
Max. Dauerbetriebsspannung DC | ||
| 500VDC | 1000VDC |
1500VDC
|
|
| 3 Modul |
EKU5-T1+T2-40PV-3M500
|
EKU5-T1+T2-40PV-3M1000
|
EKU5-T1+T2-40PV-3M1500
|
| Mit Fernsignalisierung | |||
| 3 Modul |
EKU5-T1+T2-40PV-3M500S
|
EKU5-T1+T2-40PV-3M1000S
|
EKU5-T1+T2-40PV-3M1500S
|
