ETEK EKQ1 Dreiphasiger magnetischer Motorstarter

Produktübersicht

Der elektromagnetische Starter der Serie EKQ1 (im Folgenden kurz „Starter“) wird zum Steuern des Schließens oder Öffnens eines Schützes durch eine Kombination aus externem Signal und Thermorelais verwendet und im selben Metallgehäuse installiert. Die externen Schaltersignale dienen zur Steuerung entsprechend dem angeschlossenen Kontaktgerät und den Unterbrechungspunkten. Er wird hauptsächlich für Stromkreise mit Wechselstrom von 50 Hz (oder 60 Hz), Nennbetriebsspannung von 660 V und Nennleistung von bis zu 45 kW (Strom von bis zu 95 A) verwendet, um den direkten Start und Stopp des Elektromotors zu steuern und den Motor vor Überlastung und Phasenausfall zu schützen.

Besonderheit

3-Phasen-Bimetall
Stufenlos einstellbare Stromeinstellungen
Temperaturkompensation
Auslöseanzeige

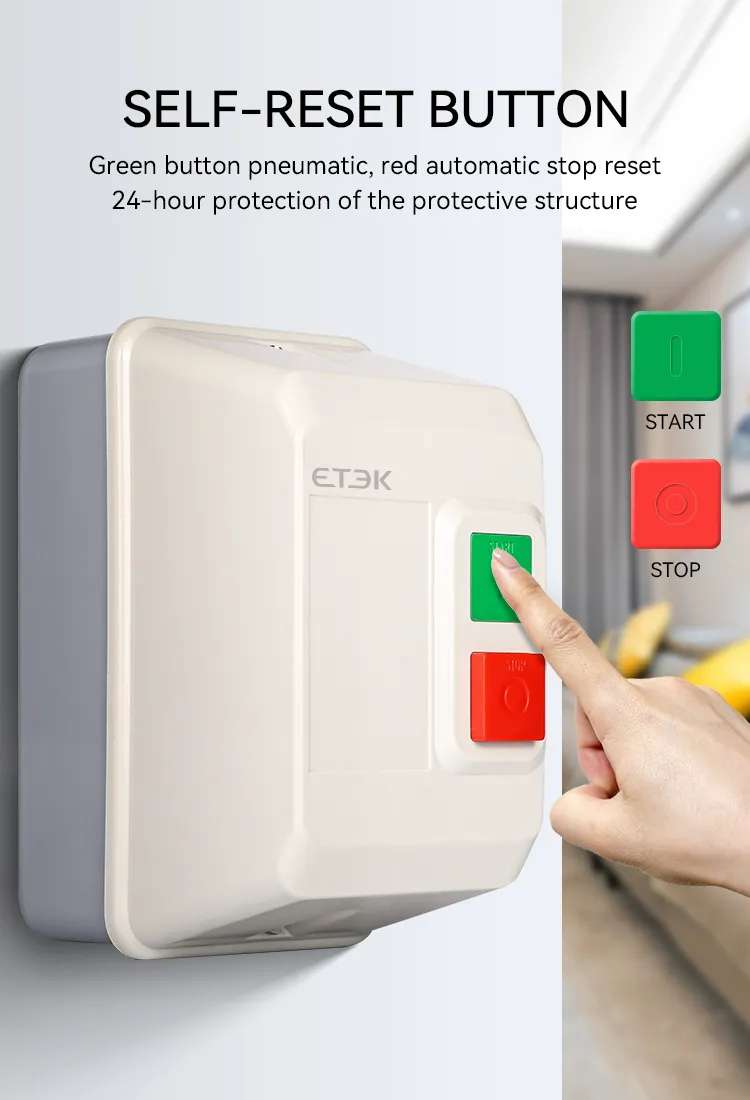

Test-Taste
Stopptaste
Manueller und automatischer Reset-Knopf
Galvanisch getrennter 1 Schließer plus 1 Öffner

Technische Parameter

Technische Daten

EK	Q	1	09	1301
Buchungskreis	Elektromagnetischer DOL-Starter	Design-Sequenznummer	Baugröße des Schützes EKC1	Code des thermischen Überlastrelais EKR2

Modell	Reichweite Stromeinstellung A	Strom (A)	Maximale Nennleistung (kW)			Modell von ausgestattet AC-Schütz	TOR abgestimmt
			AC-3
			600 V	380 V	220 V
EKQ1-09/1301	0,1 bis 0,16	9	5.5	4	2.2	EKC1-09	EKR2-13
EKQ1-09/1302	0,16 ~ 0,25
EKQ1-09/1303	0,25 ~ 0,4
EKQ1-09/1304	0,4 ~ 0,63
EKQ1-09/1305	0,63 ~ 1
EKQ1-09/1306	1 bis 1,6
EKQ1-09/1307	1,6 bis 2,5
EKQ1-09/1308	2,5 bis 4
EKQ1-09/1310	4 bis 6
EKQ1-09/1312	5,5 bis 8
EKQ1-09/1314	7 bis 10
EKQ1-18/1314	7 bis 10	18	10	7.5	4	EKC1-18	EKR2-13
EKQ1-18/1316	9 bis 13
EKQ1-18/1321	12 bis 18
EKQ1-25/1321	12 bis 18	25	15	11	5.5	EKC1-25	EKR2-13
EKQ1-25/1322	17 bis 25	25	15	11	5.5	EKC1-25	EKR2-13
EKQ1-32/2353	23 bis 32	32	18,5	15	7.5	EKC1-32	EKR2-23
EKQ1-40/3355	30 bis 40	40	30	18,5	11	EKC1-40	EKR2-33
EKQ1-50/3357	37 bis 50	50	33	22	15	EKC1-50	EKR2-33
EKQ1-65/3359	48~65	65	37	30	18,5	EKC1-65	EKR2-33
EKQ1-80/3361	55 bis 70	80	45	37	22	EKC1-80	EKR2-33
EKQ1-80/3363	63 bis 80	80	45	37	22	EKC1-80	EKR2-33
EKQ1-95/3365	80 bis 93	95	45	45	25	EKC1-95	EKR2-34

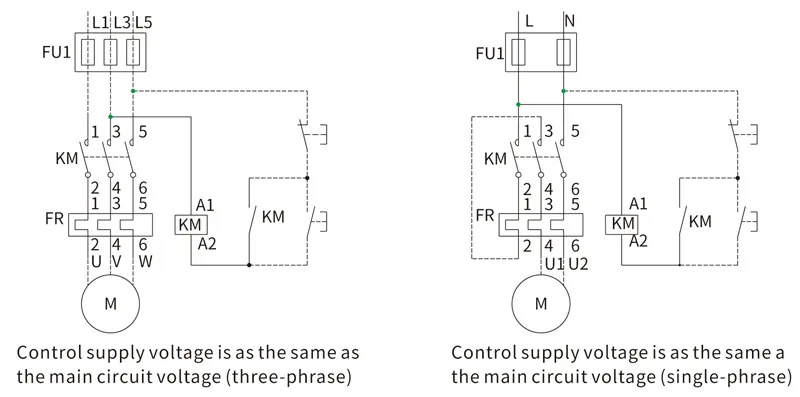

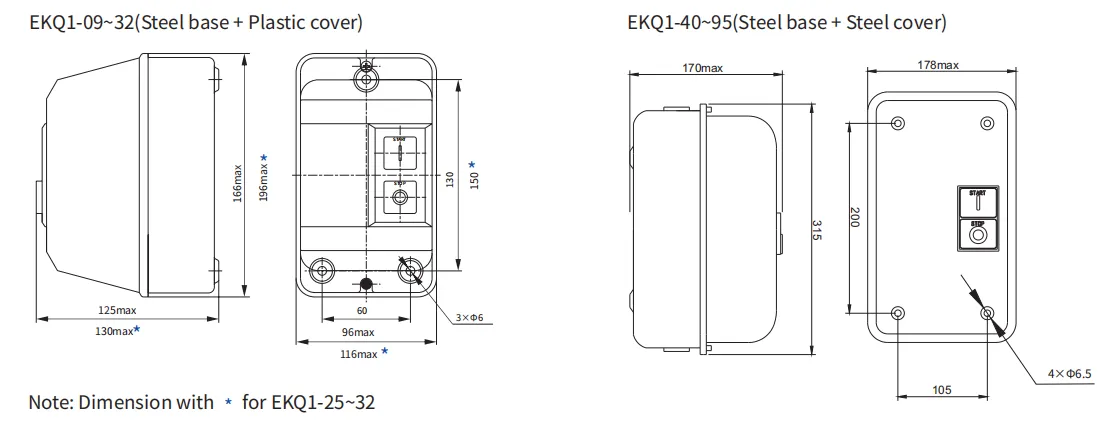

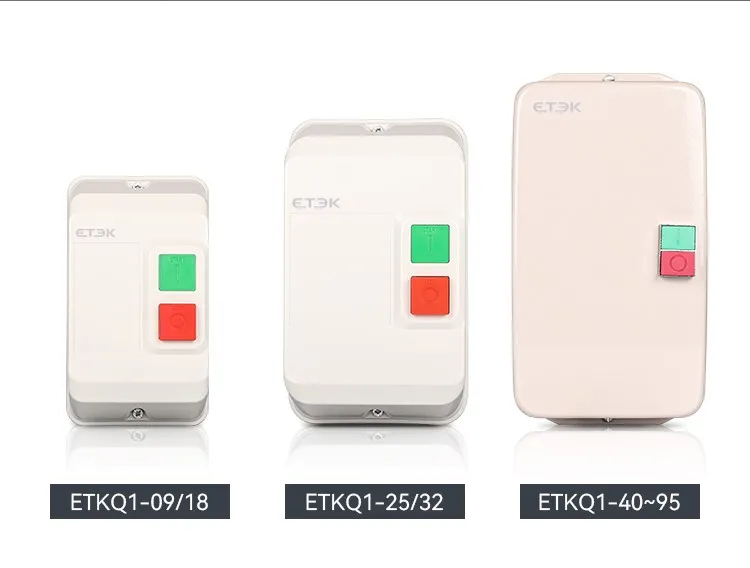

Maße

Produktauswahlformular

Referenznummer.	Spezifikation
EKQ1-09/1301-220	Dol Elektromagnetischer Starter IPH 220 VAC 0,1-0,16A
EKQ1-09/1302-220	Dol Elektromagnetischer Starter IPH 220 VAC 0,16-0,25A
EKQ1-09/1303-220	Dol Elektromagnetischer Starter IPH 220 VAC 0,25-0,4A
EKQ1-09/1304-220	Dol Elektromagnetischer Starter IPH 220 VAC 0,4-0,63A
EKQ1-09/1305-220	Dol Elektromagnetischer Starter IPH 220 VAC 0,63-1A
EKQ1-09/1306-220	Dol Elektromagnetischer Starter IPH 220 VAC 1-1,6A
EKQ1-09/1307-220	Dol Elektromagnetischer Starter IPH 220 VAC 1,6-2,5A
EKQ1-09/1308-220	Dol Elektromagnetischer Starter IPH 220 VAC 2,5-4A
EKQ1-09/1310-220	Dol Elektromagnetischer Starter IPH 220 VAC 4-6A
EKQ1-09/1312-220	Dol Elektromagnetischer Starter IPH 220 VAC 5,5-8A
EKQ1-09/1314-220	Dol Elektromagnetischer Starter IPH 220 VAC 7-10A
EKQ1-18/1314-220	Dol Elektromagnetischer Starter IPH 220VAC 7-10A
EKQ1-18/1316-220	Dol Elektromagnetischer Starter IPH 220VAC 9-13A
EKQ1-18/1321-220	Dol Elektromagnetischer Starter IPH 220VAC 12-18A
EKQ1-25/1321-220	Dol Elektromagnetischer Starter IPH 220VAC 12-18A
EKQ1-25/1322-220	Dol Elektromagnetischer Starter IPH 220VAC 17-25A
EKQ1-32/2353-220	Dol Elektromagnetischer Starter IPH 220VAC 23-32A
EKQ1-40/3353-220	Dol Elektromagnetischer Starter IPH 220VAC 30-40A
EKQ1-50/3357-220	Dol Elektromagnetischer Starter IPH 220VAC 37-50A
EKQ1-65/3359-220	Dol Elektromagnetischer Starter IPH 220VAC 48-65A
EKQ1-80/3361-220	Dol Elektromagnetischer Starter IPH 220VAC 55-70A
EKQ1-80/3363-220	Dol Elektromagnetischer Starter IPH 220VAC 63-80A
EKQ1-95/3365-220	Dol Elektromagnetischer Starter IPH 220 VAC 80–93 A
EKQ1-09/1301-380	Dol Elektromagnetischer Starter 3PH 380 VAC 0,1–0,16 A
EKQ1-09/1302-380	Dol Elektromagnetischer Starter 3PH 380 VAC 0,16–0,25 A
EKQ1-09/1303-380	Dol Elektromagnetischer Starter 3PH 380 VAC 0,25–0,4 A
EKQ1-09/1304-380	Dol Elektromagnetischer Starter 3PH 380 VAC 0,4–0,63 A
EKQ1-09/1305-380	Dol Elektromagnetischer Starter 3PH 380 VAC 0,63–1 A
EKQ1-09/1306-380	Dol Elektromagnetischer Starter 3PH 380 VAC 1–1,6 A
EKQ1-09/1307-380	Dol Elektromagnetischer Starter 3PH 380 VAC 1,6–2,5 A
EKQ1-09/1308-380	Dol Elektromagnetischer Starter 3PH 380 VAC 2,5–4 A
EKQ1-09/1310-380	Dol Elektromagnetischer Starter 3PH 380 VAC 4–6 A
EKQ1-09/1312-380	Dol Elektromagnetischer Starter 3PH 380 VAC 5,5–8 A
EKQ1-09/1314-380	Dol Elektromagnetischer Starter 3PH 380 VAC 7–10 A
EKQ1-18/1314-380	Dol Elektromagnetischer Starter 3PH 380 VAC 7–10 A
EKQ1-18/1316-380	Dol Elektromagnetischer Starter 3PH 380 VAC 9–13 A
EKQ1-18/1321-380	Dol Elektromagnetischer Starter 3PH 380 VAC 12–18 A
EKQ1-25/1321-380	Dol Elektromagnetischer Starter 3PH 380 VAC 12–18 A
EKQ1-25/1322-380	Dol Elektromagnetischer Starter 3PH 380 VAC 17–25 A
EKQ1-32/2353-380	Dol Elektromagnetischer Starter 3PH 380VAC 23-32A
EKQ1-40/3353-380	Dol Elektromagnetischer Starter 3PH 380VAC 30-40A
EKQ1-50/3357-380	Dol Elektromagnetischer Starter 3PH 380VAC 37-50A
EKQ1-65/3359-380	Dol Elektromagnetischer Starter 3PH 380VAC 48-65A
EKQ1-80/3361-380	Dol Elektromagnetischer Starter 3PH 380VAC 55-70A
EKQ1-80/3363-380	Dol Elektromagnetischer Starter 3PH 380VAC 63-80A
EKQ1-95/3365-380	Dol Elektromagnetischer Starter 3PH 380VAC 80-93A

ETEK EKQ1 Dreiphasiger magnetischer Motorstarter

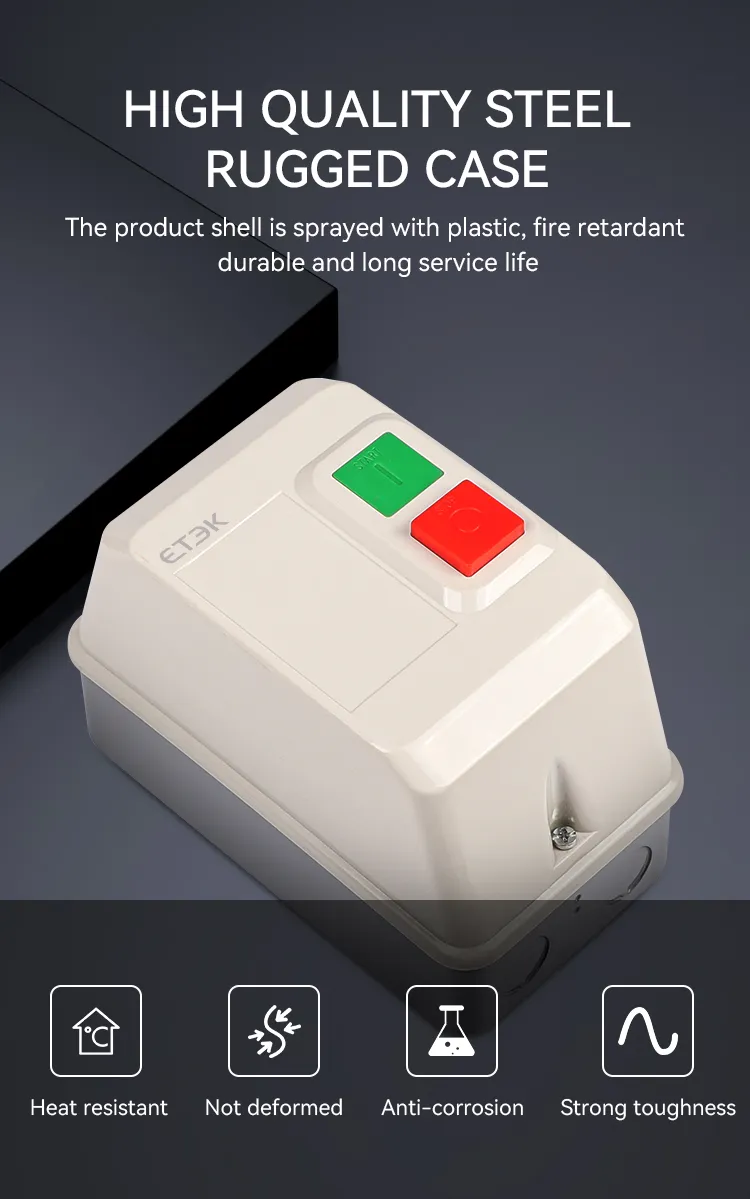

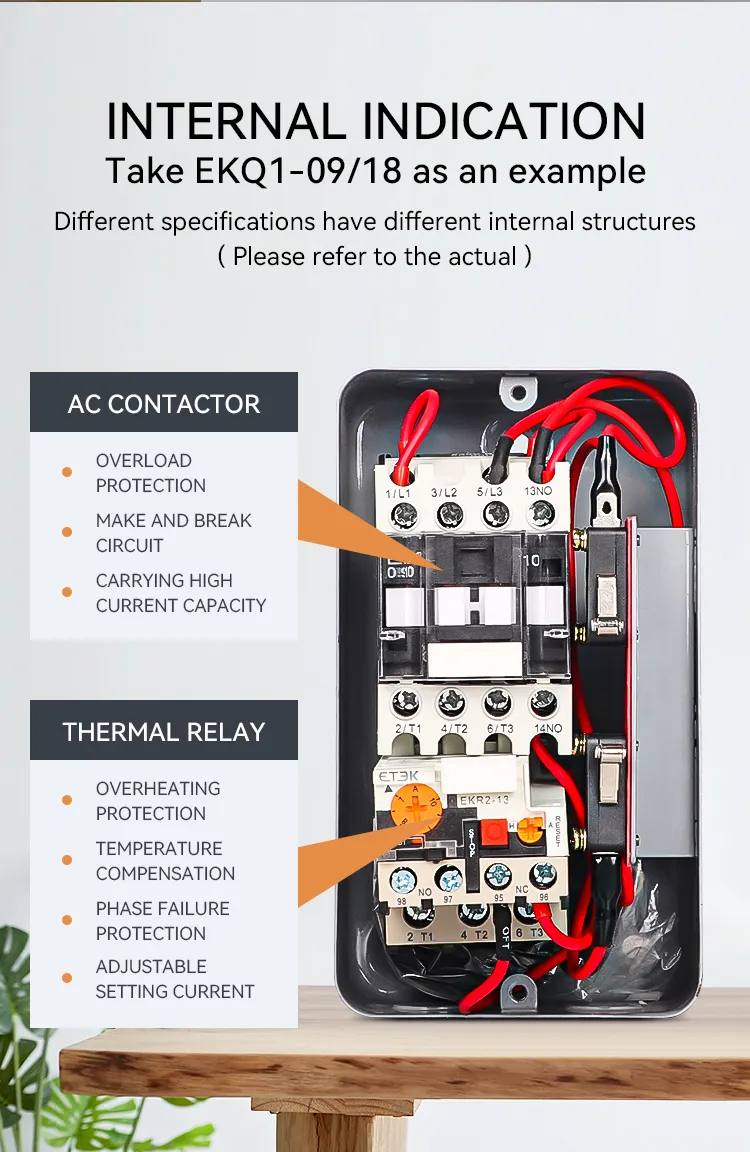

Der magnetische Starter besteht aus einem Stahlstanzgehäuse, einer Stahlbodenplatte, einem Wechselstromschütz, einem Thermorelais und der entsprechenden Verkabelung. Er sollte mit einem Start- und Stoppschalter ausgestattet und ordnungsgemäß mit einem manuellen Steuersignalkabel verbunden sein.

ETEK EKQ1 Dreiphasiger magnetischer Motorstarter
