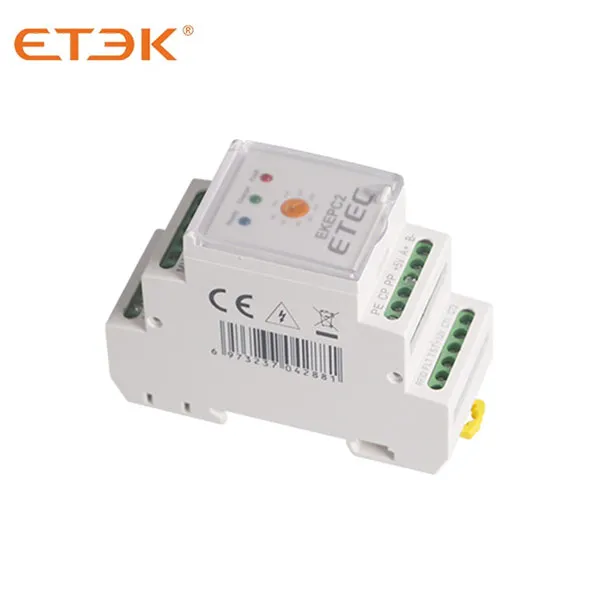

Modularer Laderegler für Elektrofahrzeuge EKEPC2
Erkundigen
● Normen: IEC 62752, IEC 62955, IEC 62423
● Versorgungsspannung: 4,8–5,2 V DC
● Leckageschutztyp: Typ A+ 6 mA DC
● Umgebungslufttemperatur: -40℃~+85℃
● Anschlussart: Stiftleiste 5-pol.
● Hoher und niedriger Pegelausgang

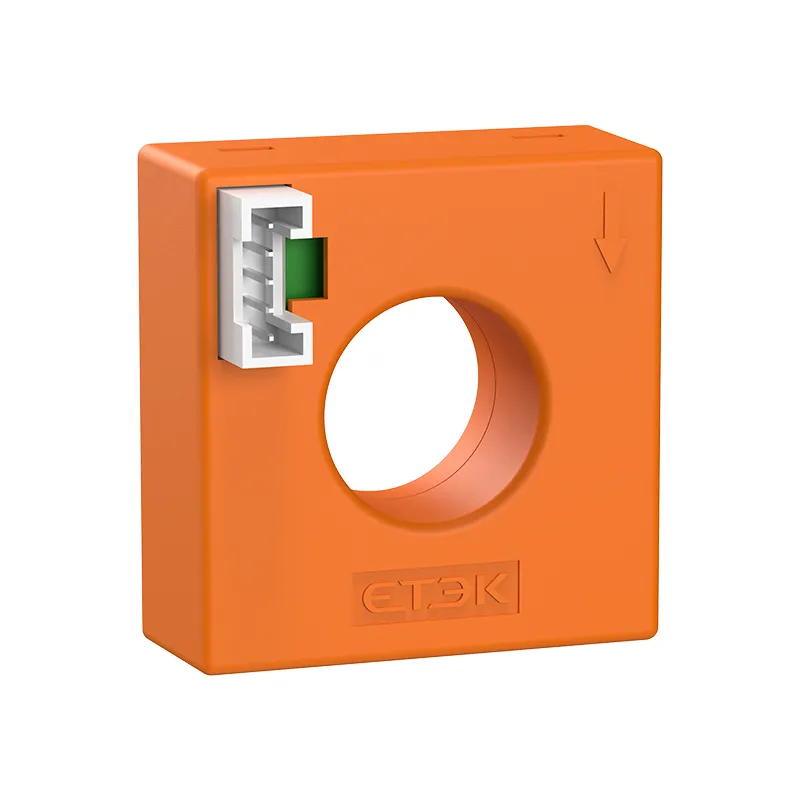

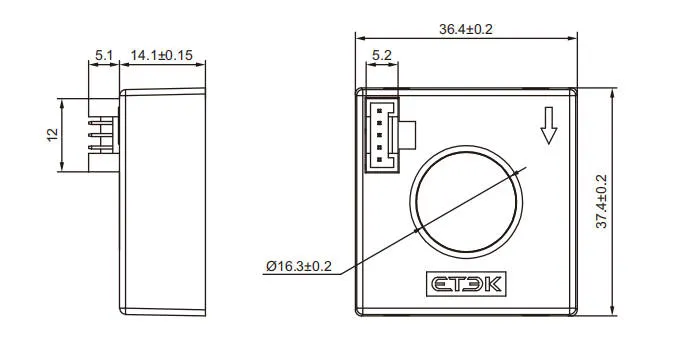

EKRCMU-1 ist ein Fehlerstromsensor mit einem hochintegrierten modularen Design, der die RCD-Funktionalität des Typs A mit einer 6-mA-Gleichstrom-Leckerkennung kombiniert und speziell für die Leckerkennung an Ladesäulen entwickelt wurde. Er entspricht IEC 62955.
Seine Hauptfunktion besteht darin, schnell zu reagieren, wenn die Ladesäule während des Betriebs einen Reststrom erkennt. Dadurch werden potenzielle Sicherheitsrisiken durch Leckagen, einschließlich, aber nicht beschränkt auf Feuer- oder Stromschlagunfälle, wirksam verhindert und so die Sicherheit und Stabilität des gesamten Ladevorgangs gewährleistet. Es wird häufig in Ladesäulen verwendet, die dem Lademodus 3 entsprechen.
Doppelter Schutz: Integriert RCD-Funktionalität Typ A mit 6-mA-Gleichstrom-Leckerkennung in einer einzigen Einheit.
IEC 62955-Konformität: Erfüllt die Anforderungen von IEC 62955, dem internationalen Standard für RCMUs in Ladestationen für Elektrofahrzeuge.
Verbesserter Gleichstromschutz: Erkennt Gleichstromleckströme von nur 6 mA, was für die Ladesicherheit moderner Elektrofahrzeuge von entscheidender Bedeutung ist.
Anschlussarten: Sowohl für Dreiphasen- als auch für Einphasenanschlüsse geeignet.
Schnelle Reaktionszeit: Unterbrechungszeit nach IEC62752: 5.3.11 Tabelle 2 und 3
Selbstüberwachung: Kontinuierliche Selbsttestfunktion gewährleistet zuverlässigen Betrieb.
Kompaktes Design: Kompakt konstruiert für eine einfache Integration in Ladestationen für Elektrofahrzeuge.
Die RCMU Typ A und 6 mA DC ist wichtig für:
Mode 2 oder Mode 3 AC-Ladestationen
Kombinierte AC/DC-Ladepunkte
Ladegeräte für Elektrofahrzeuge zu Hause und am Arbeitsplatz
Öffentliche Ladeinfrastruktur
| Betriebsspannung | 4,8 bis 5,2 V Gleichstrom |
| Arbeitsstrom | 10 mA (typ.) |
| Stromverbrauch | ≤ 110mW |
| Spannungseingang/-ausgang, niedriger Pegel | 0 ~ 0,6 V Gleichstrom |
| Spannungseingang/-ausgang, High-Pegel | 4,2 ~ 5 V Gleichstrom |
| Leckageschutztyp | Typ A + 6 mA Gleichstrom |
| Geltungsbereich | Max. anpassbar auf 22kW einphasig oder dreiphasig |
| Verbindungsmethode | Stiftleiste 5-polig |
| Umgebungslufttemperatur | -40℃~+85℃ |
| Lagertemperatur | -40°C bis +105°C |
| Luftfeuchtigkeit | ≤ 95 % |
| Parameter | Symbol | Zustand | Mindest. | Typ. | Max. | Bemerkung |
| Primärnennstrom (A) | Ich P | / | / | 32 | 40 | |
| Messbereich (Spitzenwert) (mA) | Ich ∆N,max | / | -300 | - | 300 | Das negative Vorzeichen gibt die Stromflussrichtung an |
| Frequenzmessbereich (kHz) | f BW | / | Gleichstrom | - | 1 | |
| Bemessungsfehlerbetriebsstrom 1 (mA) DC | Ich ∆N1 | / | 3.0 | 4.8 | 6 | |
| Bemessungsfehlerbetriebsstrom 2 (mA) rms | Ich ∆N2 | / | 15 | 22 | 30 | Hz=50 |
| Reaktionszeit (ms) | Tr | Wechselstrom: In=1*I ∆N2 | / | 150 | 300 | Unterbrechungszeit nach IEC62752: 5.3.11 Tabelle 2 und 3 |
| Wechselstrom: In=2*I ∆N2 | / | 90 | 150 | |||
| Wechselstrom: In=5*I ∆N2 | / | 25 | 40 | |||
| Gleichstrom: In=1*I ∆N1 | / | 300 | 10000 | |||
| Gleichstrom: In=10*I ∆N1 | / | 90 | 300 | |||
| Gleichstrom: In=50*I ∆N1 | / | 25 | 40 |
