Miniatur-Leistungsschalter EKM3-63 MCB 6kA
Erkundigen
● Norm: IEC60947-3
● Nennstrom: 25~125A
● Nennspannung: 230/240 V~ für 1P, 400/415 V~ für 2, 3, 4P

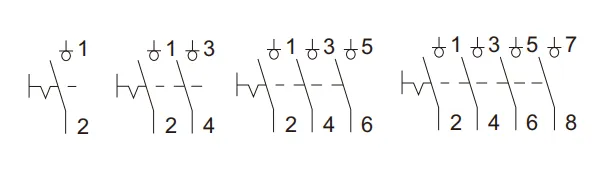

● Polzahl: 1P,2P,3P,4P
● Nutzungskategorie: AC-22A
● Schutzart: IP20 (normal installiert)
● Anschluss: Von oben und unten

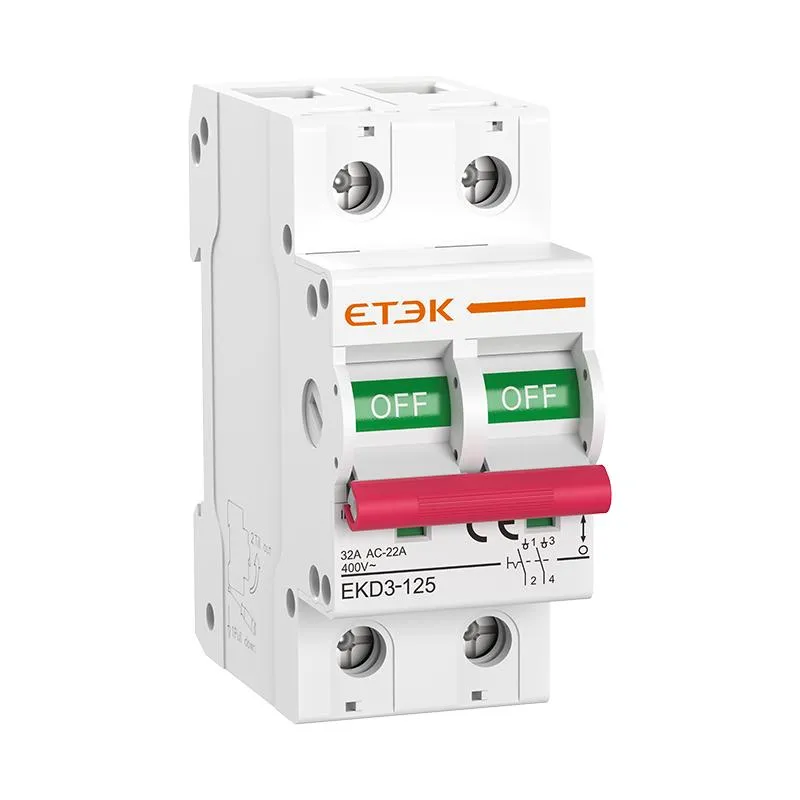

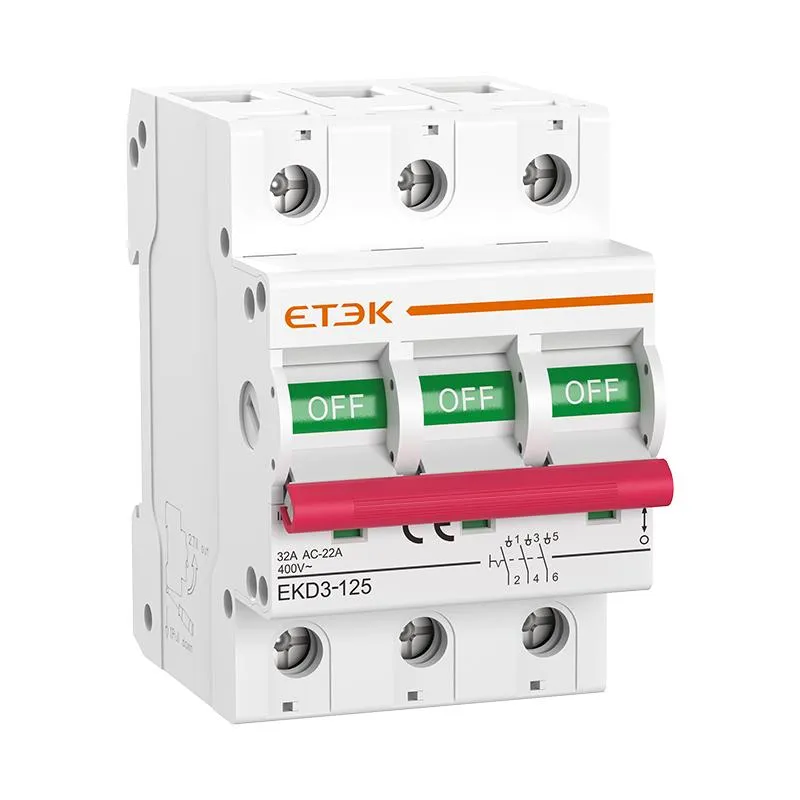

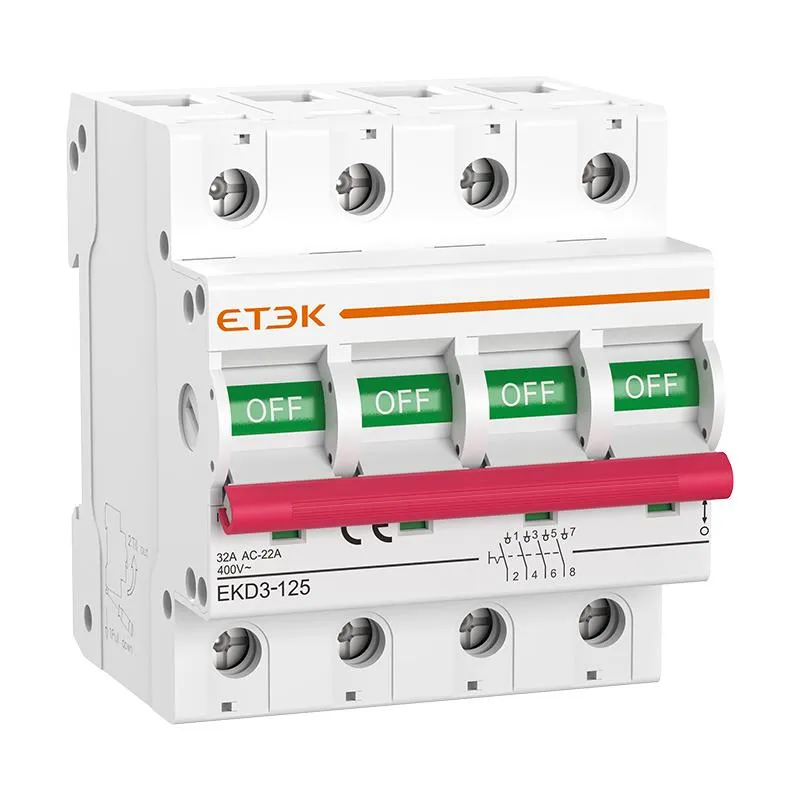

Der Trennschalter EKD3-125 dient zur effektiven Trennung der Stromversorgung und gewährleistet so die Sicherheit der Arbeiter bei der Wartung und Reparatur elektrischer Geräte. Er wird häufig in Branchen eingesetzt, in denen häufige Inspektionen und Wartungen elektrischer Geräte erforderlich sind, darunter in der industriellen Produktion, im Bauwesen und bei medizinischen Geräten.
| Standard | IEC/EN60947-3 |
| Nennstrom In | 16,20,32,40,50,63,80,100,125A |
| Stöcke | 1P, 2P, 3P, 4P |
| Bemessungsspannung Ue | 240/415 V |
| Nennfrequenz | 50/60 Hz |
| Nutzungskategorie | AC-22A |
| Kurzzeitstromfestigkeit Icw | 12Ie, t=1s |
| Bemessungs-Kurzschlusseinschaltvermögen Icm | 20le, t=0,1s |
| Bemessungseinschalt- und Ausschaltvermögen | 3Ie,1,05Ue, cosφ=0,65 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1min | 2 kV |
| Bemessungsisolationsspannung Ui | 690 V |
| Elektrische Lebensdauer | 2.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Schutzart | IP20 |
| Umgebungstemperatur (mit Tagesdurchschnitt ≤ 35 °C) | -5℃~+40℃, Max.95 % Luftfeuchtigkeit |
| Anschlussart der Klemme | Kabel-/Stiftsammelschiene |
| Max. Klemmengröße für Kabel | 50 mm 2 |
| Max. Anziehdrehmoment | 3,5 Nm |

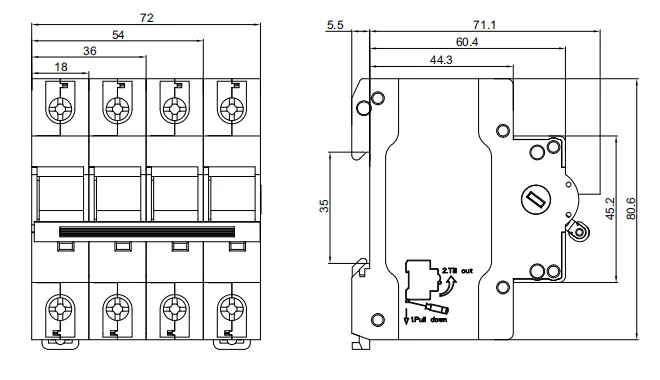

| Installation | Montage auf 35mm DIN-Schiene |
| Verbindung | Von oben und unten |
