EKD1-125 Trennschalter
Erkundigen
● Norm: IEC60898-1, IEC60947-2
● Auslöseart: Thermomagnetisch
● Schutz: Überstrom und Kurzschluss
● Nennstrom: 63~125A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P,2P,3P,4P,1P+N,3P+N
● Bemessungs-Kurzschlussausschaltvermögen: 10kA,15kA
● Auslösekennlinie: C, D
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben und unten
● Zertifikate: CE, CB

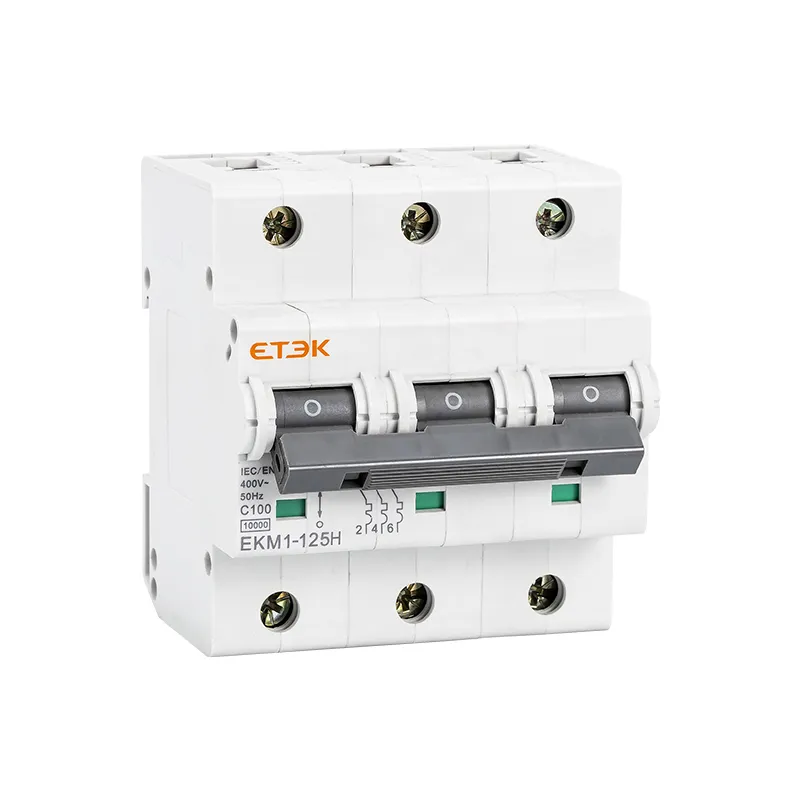

Der Leistungsschalter EKM1-125H zeichnet sich durch eine fortschrittliche Struktur, zuverlässige Leistung, hohe Abschaltleistung (10 kA, 15 kA) und ein schönes Erscheinungsbild aus. Er wird hauptsächlich für Wechselstrom 50 Hz oder 60 Hz, Nennspannung 400 V oder weniger und Nennbetriebsstrom 125 A oder weniger verwendet. Er wird zum Überlast- und Kurzschlussschutz von Beleuchtung, Verteilungsleitungen, Geräten in Bürogebäuden, Wohngebäuden usw. verwendet. Er kann auch für seltene Ein-/Aus-Vorgänge und zum Umschalten von Leitungen verwendet werden.

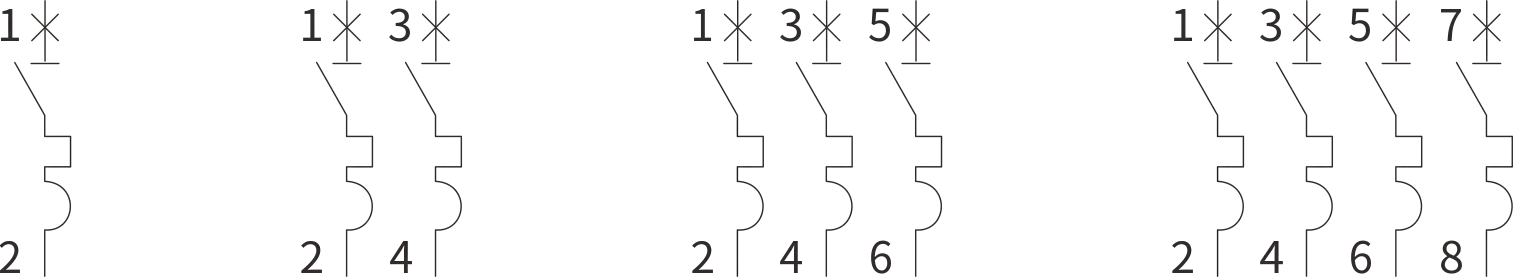

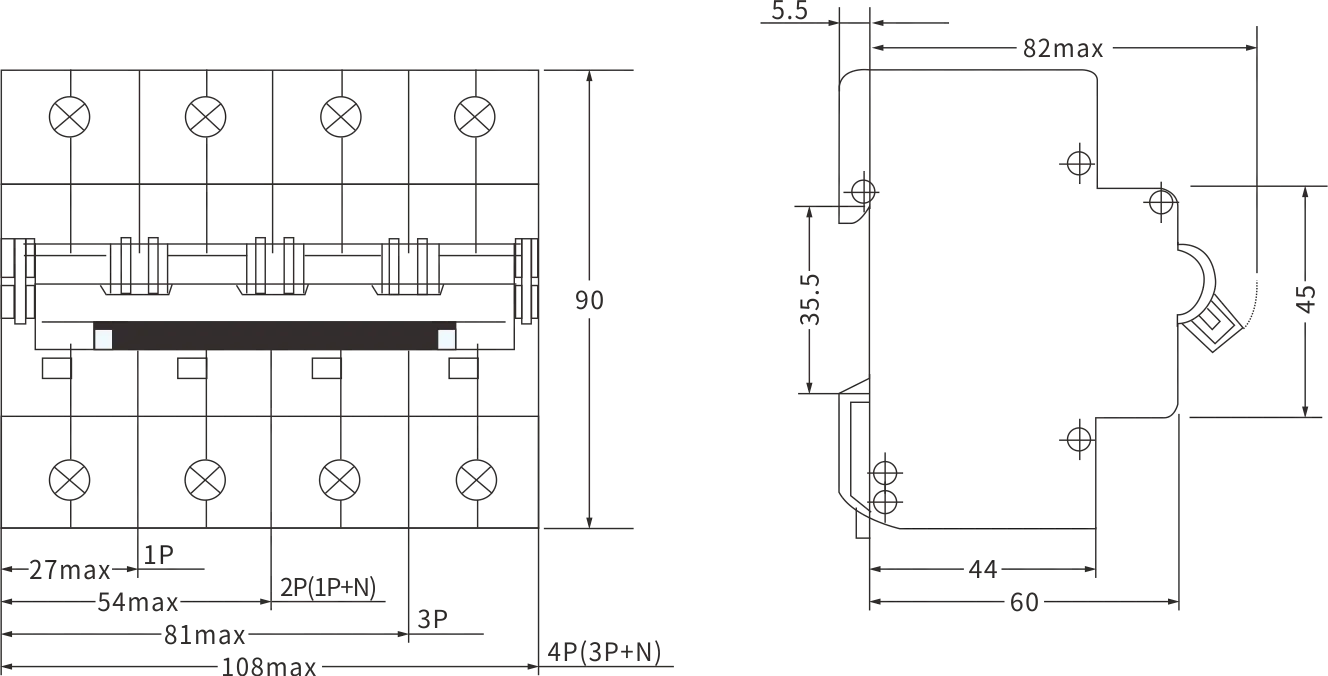

| Standard | IEC/EN60898-1 | IEC/EN60947-2 |
| Schutz | Überstrom und Kurzschluss | |
| Art der Reise | Thermomagnetisch | |
| Nennstrom In | 63,80,100,125A | |
| Stöcke | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Bemessungsspannung Ue | 240/415 V | |
| Isolationsspannung Ui | 500 V | |
| Nennfrequenz | 50/60 Hz | |
| Bemessungsschaltvermögen | 10.000A | 15.000A |
| Energiebegrenzungsklasse | 3 | |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | |
| Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV | |
| Thermische Auslösecharakteristik | (1,13-1,45) x In | (1,05-1,3) x In |
| Thermomagnetische Auslösecharakteristik | C: (5-10) x In, D: (10-20) x In | (8-12) x In |
| Elektrische Lebensdauer | 4.000 Zyklen | |
| Mechanische Lebensdauer | 10.000 Zyklen | |
| Kontaktstellungsanzeige | Ja | |
| Schutzart | IP20 | |
| Umgebungstemperatur (mit Tagesdurchschnitt ≤ 35 °C) | -5℃~+40℃, Max.95 % Luftfeuchtigkeit | |
| Anschlussart der Klemme | Kabel-/Stiftsammelschiene | |
| Anschlussart der Klemme | 50 mm 2 | |
| Max. Anziehdrehmoment | 3,5 Nm | |
| Montage | Montage auf 35-mm-DIN-Schiene | |
| Verbindung | Von oben und unten | |
| Leistungsschalter EKM1-125 10KA | |||
| Stöcke | Nennstrom (A) | C-Kurve | D-Kurve |
| 1P | 63A | EKM1-125-1C63 | EKM1-125-1D63 |
| 80A | EKM1-125-1C80 | EKM1-125-1D80 | |
| 100A | EKM1-125-1C100 | EKM1-125-1D100 | |
| 125A | EKM1-125-1C125 | EKM1-125-1D125 | |
| 2P | 63A | EKM1-125-2C63 | EKM1-125-2D63 |
| 80A | EKM1-125-2C80 | EKM1-125-2D80 | |
| 100A | EKM1-125-2C100 | EKM1-125-2D100 | |
| 125A | EKM1-125-2C125 | EKM1-125-2D125 | |
| 3P | 63A | EKM1-125-3C63 | EKM1-125-3D63 |
| 80A | EKM1-125-3C80 | EKM1-125-3D80 | |
| 100A | EKM1-125-3C100 | EKM1-125-3D100 | |
| 125A | EKM1-125-3C125 | EKM1-125-3D125 | |
| 4P | 63A | EKM1-125-4C63 | EKM1-125-4D63 |
| 80A | EKM1-125-4C80 | EKM1-125-4D80 | |
| 100A | EKM1-125-4C100 | EKM1-125-4D100 | |
| 125A | EKM1-125-4C125 | EKM1-125-4D125 | |
