Trennschalter EKD3-125
Erkundigen
● Norm: IEC60898-1
● Auslöseart: Thermomagnetisch
● Nennstrom: 1~63A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P,2P,3P,4P,1P+N,3P+N
● Bemessungs-Kurzschlussausschaltvermögen: 10kA
● Auslösekennlinie: B, C, D
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben und unten
● Zertifikate: CB, CE, UKCA

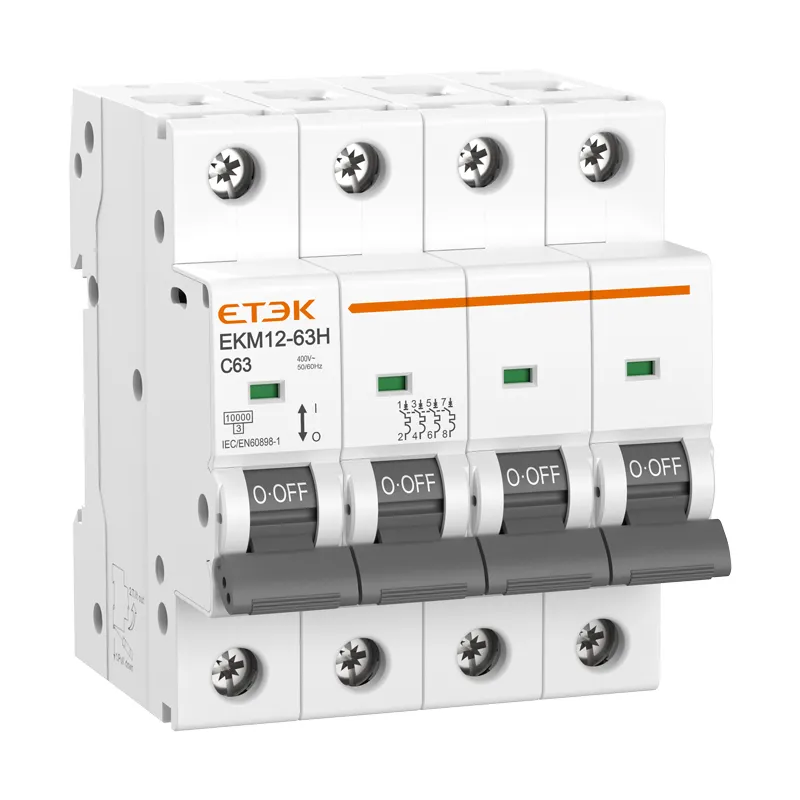

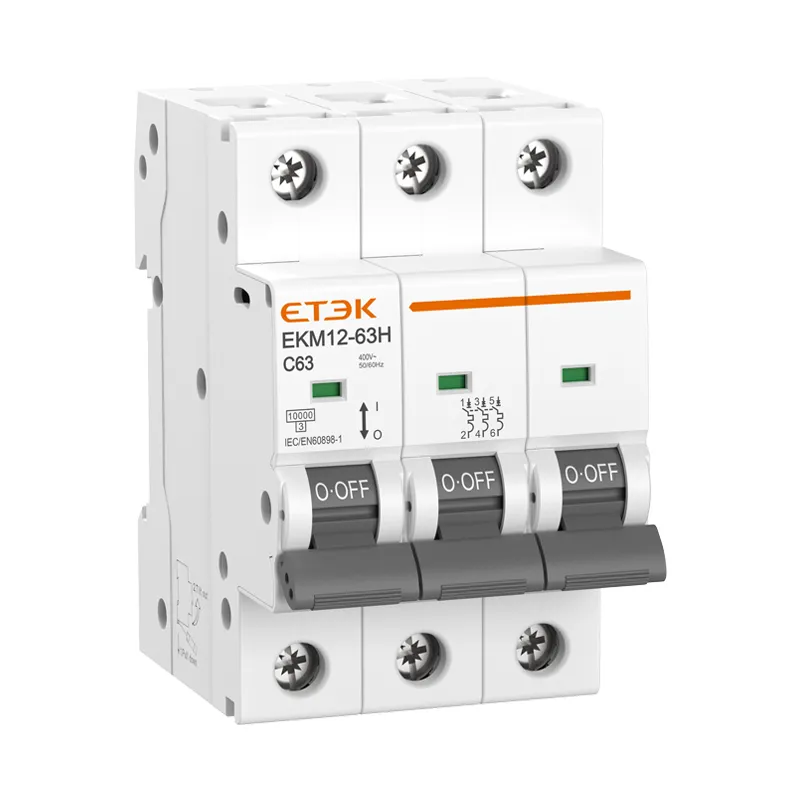

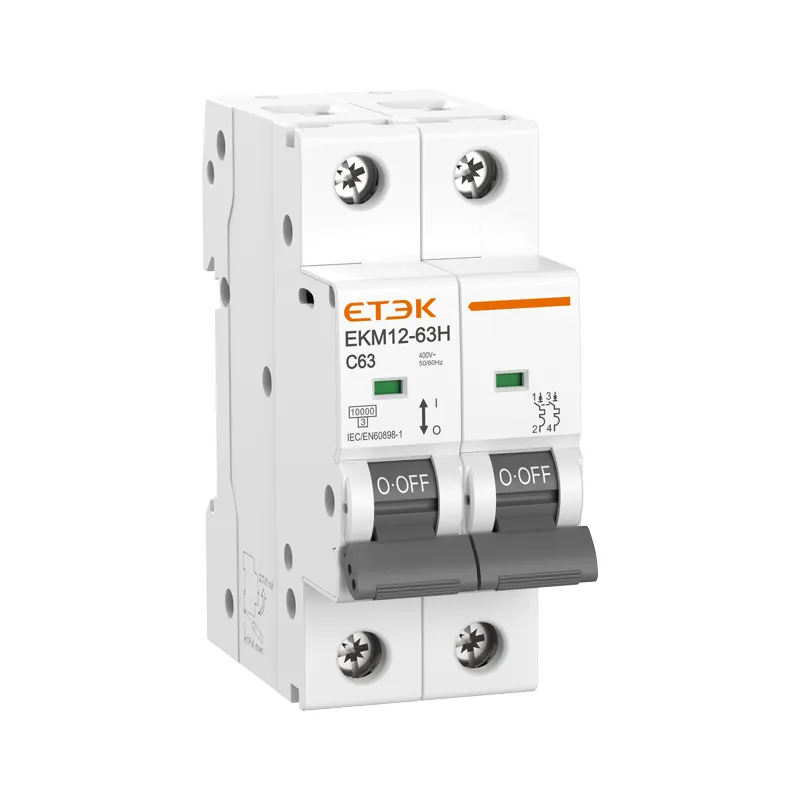

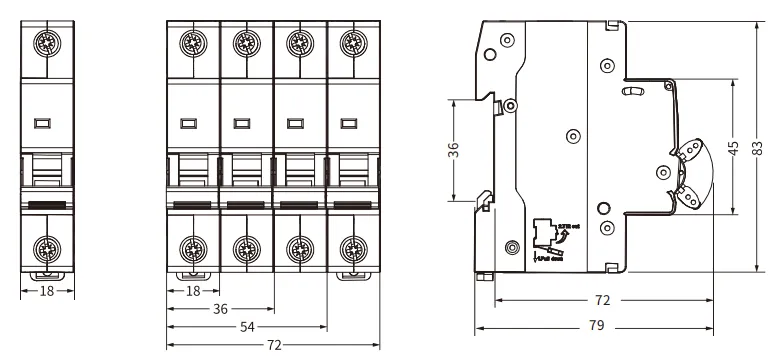

Der Leistungsschalter EKM12-63H zeichnet sich durch eine fortschrittliche Struktur, zuverlässige Leistung, hohe Abschaltleistung (10 kA) und ein schönes Erscheinungsbild aus. Er wird hauptsächlich für Wechselstrom 50 Hz oder 60 Hz, Nennspannung 400 V oder weniger und Nennbetriebsstrom 63 A oder weniger verwendet. Er wird zum Überlast- und Kurzschlussschutz von Beleuchtung, Verteilungsleitungen, Geräten in Bürogebäuden, Wohngebäuden usw. verwendet. Er kann auch für seltene Ein-/Aus-Vorgänge und zum Umschalten von Leitungen verwendet werden.
| Standard | IEC/EN60898-1 |
| Schutz | Überstrom und Kurzschluss |
| Art der Reise | Thermomagnetisch |
| Nennstrom In | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Stöcke | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Bemessungsspannung Ue | 240/415 V~ |
| Isolationsspannung Ui | 500 V |
| Nennfrequenz | 50/60 Hz |
| Bemessungsschaltvermögen | 10.000A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV |
| Thermische Auslösecharakteristik | (1,13-1,45) x In |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Schutzart | IP20 |
| Umgebungstemperatur (mit Tagesdurchschnitt ≤ 35 °C) | -5℃~+40℃, Max.95 % Luftfeuchtigkeit |
| Anschlussart der Klemme | Kabel-/Stift-/Gabel-Sammelschiene |
| Anschlussart der Klemme | 25 mm 2 |
| Max. Anziehdrehmoment | 2,5 Nm |
| Montage | Montage auf 35mm DIN-Schiene |
| Verbindung | Von oben und unten |
| Leistungsschalter EKM12-63H 10KA | ||||
| Stöcke | Nennstrom (A) | B-Kurve | C-Kurve | D-Kurve |
| 1P | 1A | EKM12-63H-1B01 | EKM12-63H-1C01 | EKM12-63H-1D01 |
| 2A | EKM12-63H-1B02 | EKM12-63H-1C02 | EKM12-63H-1D02 | |
| 3A | EKM12-63H-1B03 | EKM12-63H-1C03 | EKM12-63H-1D03 | |
| 4A | EKM12-63H-1B04 | EKM12-63H-1C04 | EKM12-63H-1D04 | |
| 5A | EKM12-63H-1B05 | EKM12-63H-1C05 | EKM12-63H-1D05 | |
| 6A | EKM12-63H-1B06 | EKM12-63H-1C06 | EKM12-63H-1D06 | |
| 10A | EKM12-63H-1B10 | EKM12-63H-1C10 | EKM12-63H-1D10 | |
| 16A | EKM12-63H-1B16 | EKM12-63H-1C16 | EKM12-63H-1D16 | |
| 20A | EKM12-63H-1B20 | EKM12-63H-1C20 | EKM12-63H-1D20 | |
| 25A | EKM12-63H-1B25 | EKM12-63H-1C25 | EKM12-63H-1D25 | |
| 32A | EKM12-63H-1B32 | EKM12-63H-1C32 | EKM12-63H-1D32 | |
| 40A | EKM12-63H-1B40 | EKM12-63H-1C40 | EKM12-63H-1D40 | |
| 50A | EKM12-63H-1B50 | EKM12-63H-1C50 | EKM12-63H-1D50 | |
| 63A | EKM12-63H-1B63 | EKM12-63H-1C63 | EKM12-63H-1D63 | |
| 2P | 1A | EKM12-63H-2B01 | EKM12-63H-2C01 | EKM12-63H-2D01 |
| 2A | EKM12-63H-2B02 | EKM12-63H-2C02 | EKM12-63H-2D02 | |
| 3A | EKM12-63H-2B03 | EKM12-63H-2C03 | EKM12-63H-2D03 | |
| 4A | EKM12-63H-2B04 | EKM12-63H-2C04 | EKM12-63H-2D04 | |
| 5A | EKM12-63H-2B05 | EKM12-63H-2C05 | EKM12-63H-2D05 | |
| 6A | EKM12-63H-2B06 | EKM12-63H-2C06 | EKM12-63H-2D06 | |
| 10A | EKM12-63H-2B10 | EKM12-63H-2C10 | EKM12-63H-2D10 | |
| 16A | EKM12-63H-2B16 | EKM12-63H-2C16 | EKM12-63H-2D16 | |
| 20A | EKM12-63H-2B20 | EKM12-63H-2C20 | EKM12-63H-2D20 | |
| 25A | EKM12-63H-2B25 | EKM12-63H-2C25 | EKM12-63H-2D25 | |
| 32A | EKM12-63H-2B32 | EKM12-63H-2C32 | EKM12-63H-2D32 | |
| 40A | EKM12-63H-2B40 | EKM12-63H-2C40 | EKM12-63H-2D40 | |
| 50A | EKM12-63H-2B50 | EKM12-63H-2C50 | EKM12-63H-2D50 | |
| 63A | EKM12-63H-2B63 | EKM12-63H-2C63 | EKM12-63H-2D63 | |
| 3P | 1A | EKM12-63H-3B01 | EKM12-63H-3C01 | EKM12-63H-3D01 |
| 2A | EKM12-63H-3B02 | EKM12-63H-3C02 | EKM12-63H-3D02 | |
| 3A | EKM12-63H-3B03 | EKM12-63H-3C03 | EKM12-63H-3D03 | |
| 4A | EKM12-63H-3B04 | EKM12-63H-3C04 | EKM12-63H-3D04 | |
| 5A | EKM12-63H-3B05 | EKM12-63H-3C05 | EKM12-63H-3D05 | |
| 6A | EKM12-63H-3B06 | EKM12-63H-3C06 | EKM12-63H-3D06 | |
| 10A | EKM12-63H-3B10 | EKM12-63H-3C10 | EKM12-63H-3D10 | |
| 16A | EKM12-63H-3B16 | EKM12-63H-3C16 | EKM12-63H-3D16 | |
| 20A | EKM12-63H-3B20 | EKM12-63H-3C20 | EKM12-63H-3D20 | |
| 25A | EKM12-63H-3B25 | EKM12-63H-3C25 | EKM12-63H-3D25 | |
| 32A | EKM12-63H-3B32 | EKM12-63H-3C32 | EKM12-63H-3D32 | |
| 40A | EKM12-63H-3B40 | EKM12-63H-3C40 | EKM12-63H-3D40 | |
| 50A | EKM12-63H-3B50 | EKM12-63H-3C50 | EKM12-63H-3D50 | |
| 63A | EKM12-63H-3B63 | EKM12-63H-3C63 | EKM12-63H-3D63 | |
| 4P | 1A | EKM12-63H-4B01 | EKM12-63H-4C01 | EKM12-63H-4D01 |
| 2A | EKM12-63H-4B02 | EKM12-63H-4C02 | EKM12-63H-4D02 | |
| 3A | EKM12-63H-4B03 | EKM12-63H-4C03 | EKM12-63H-4D03 | |
| 4A | EKM12-63H-4B04 | EKM12-63H-4C04 | EKM12-63H-4D04 | |
| 5A | EKM12-63H-4B05 | EKM12-63H-4C05 | EKM12-63H-4D05 | |
| 6A | EKM12-63H-4B06 | EKM12-63H-4C06 | EKM12-63H-4D06 | |
| 10A | EKM12-63H-4B10 | EKM12-63H-4C10 | EKM12-63H-4D10 | |
| 16A | EKM12-63H-4B16 | EKM12-63H-4C16 | EKM12-63H-4D16 | |
| 20A | EKM12-63H-4B20 | EKM12-63H-4C20 | EKM12-63H-4D20 | |
| 25A | EKM12-63H-4B25 | EKM12-63H-4C25 | EKM12-63H-4D25 | |
| 32A | EKM12-63H-4B32 | EKM12-63H-4C32 | EKM12-63H-4D32 | |
| 40A | EKM12-63H-4B40 | EKM12-63H-4C40 | EKM12-63H-4D40 | |
| 50A | EKM12-63H-4B50 | EKM12-63H-4C50 | EKM12-63H-4D50 | |
| 63A | EKM12-63H-4B63 | EKM12-63H-4C63 | EKM12-63H-4D63 | |
