● Norm: IEC60898-1
● Auslöseart: Thermomagnetisch
● Nennstrom: 63~100A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P,2P,3P,4P,1P+N,3P+N
● Bemessungs-Kurzschlussausschaltvermögen: 6kA
● Auslösekennlinie: C, D
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben und unten
● Zertifikate: CE, CB

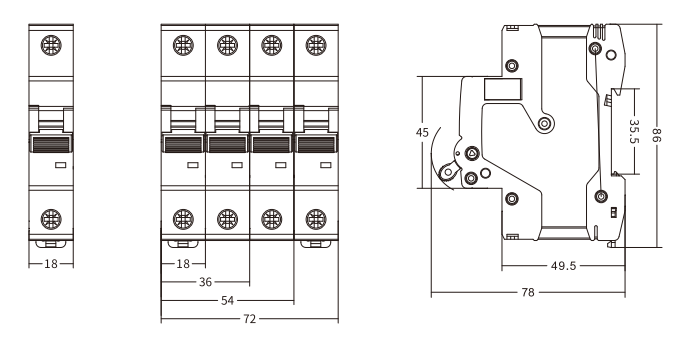

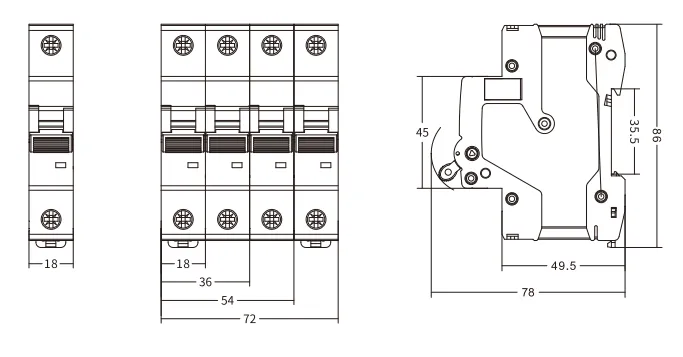

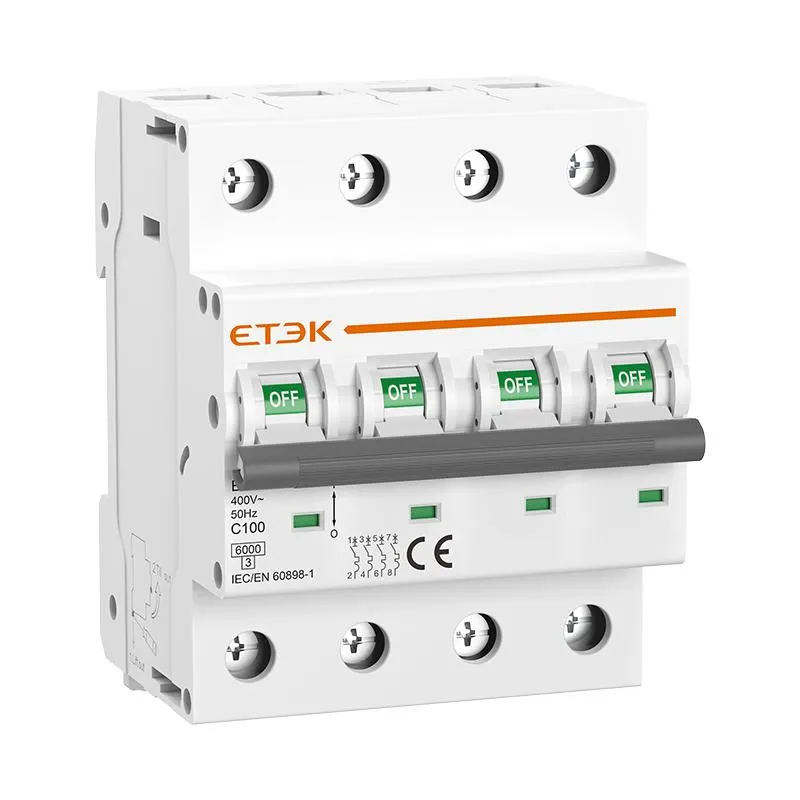

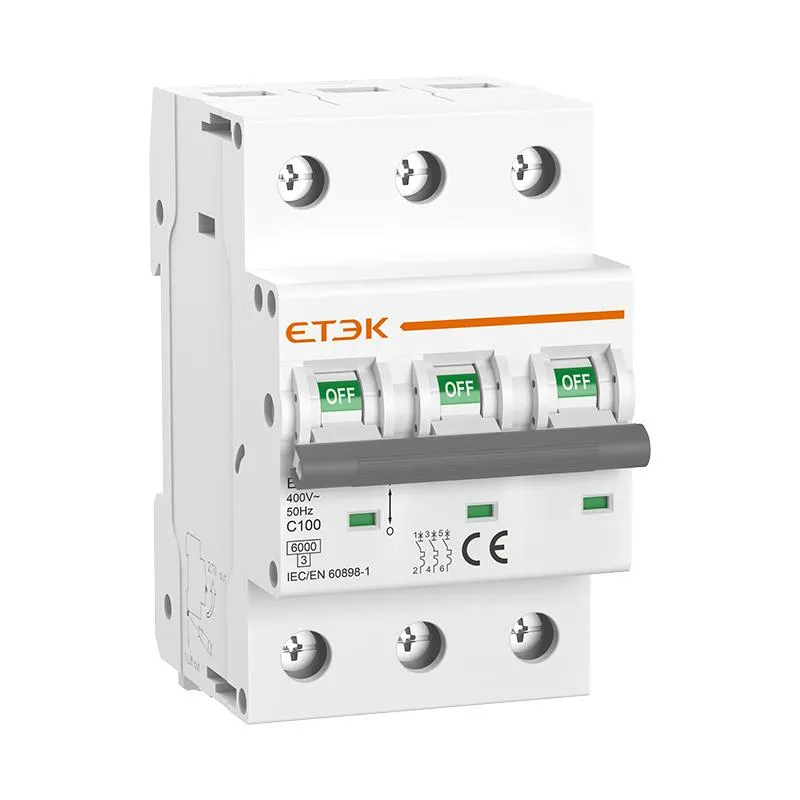

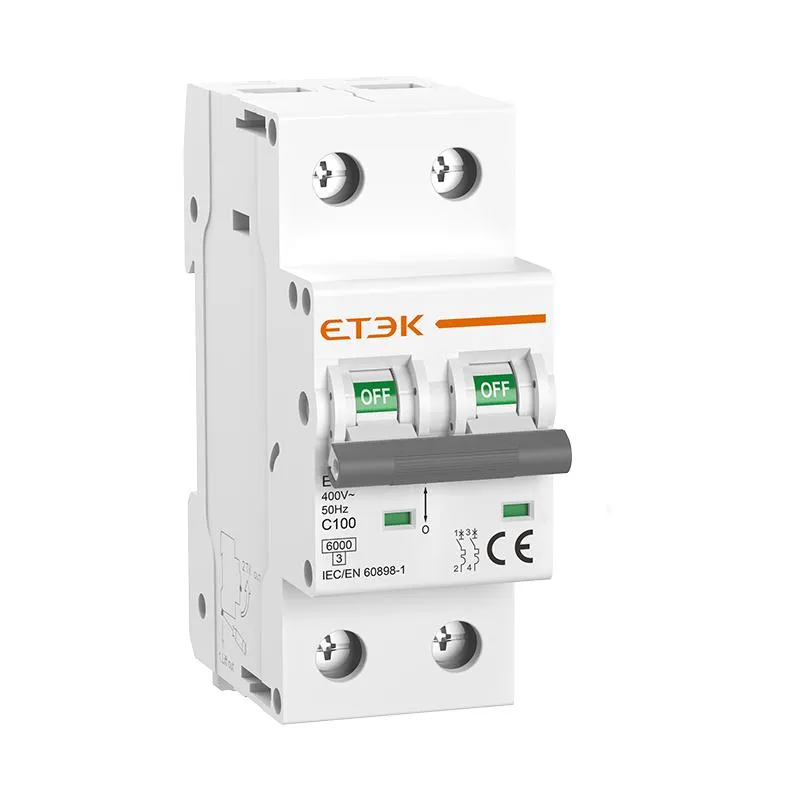

EKM3-100 ist ein 6kA-Hochstrom-Miniatur-Leistungsschalter. Der Leistungsschalter zeichnet sich durch eine fortschrittliche Struktur, zuverlässige Leistung und ein schönes Aussehen aus. Er wird hauptsächlich für Wechselstrom 50 Hz oder 60 Hz, Nennspannung 400 V oder weniger und Nennbetriebsstrom 100 A oder weniger verwendet. Er wird zum Überlast- und Kurzschlussschutz von Beleuchtung, Verteilungsleitungen, Geräten in Bürogebäuden, Wohngebäuden usw. verwendet. Er kann auch für seltene Ein-/Aus-Vorgänge und zum Umschalten von Leitungen verwendet werden.
Standard | IEC/EN60898-1 | |
Schutz | Überstrom und Kurzschluss | |
Art der Reise | Thermomagnetisch | |
Stöcke | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
Nennstrom In | 63,80,100A | |
Bemessungsspannung Ue | 240/415 V | |
Isolationsspannung Ui | 500 V | |
Nennfrequenz | 50/60 Hz | |
Bemessungsschaltvermögen | 6.000A | |
Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | |
Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV | |
Thermische Auslösecharakteristik | (1,13-1,45) x In | |
Thermomagnetische Auslösecharakteristik | C: (5-10) x In, D: (10-20) x In | |
Elektrische Lebensdauer | 4.000 Zyklen | |
Mechanische Lebensdauer | 10.000 Zyklen | |
Kontaktstellungsanzeige | Ja | |
Schutzart | IP20 | |
Umgebungstemperatur (mit Tagesdurchschnitt ≤ 35 °C) | -5℃~+40℃, Max.95 % Luftfeuchtigkeit | |
Anschlussart der Klemme | Kabel-/Stiftsammelschiene | |
Anschlussart der Klemme | 50 mm 2 | |
Max. Anziehdrehmoment | 3,5 Nm | |
Montage | Montage auf 35mm DIN-Schiene | |
Verbindung | Von oben und unten |
EKM3-100 6KA Leistungsschalter (IEC/EN60898-1) | |||
Stöcke | Nennstrom (A) | C-Kurve | D-Kurve |
1P | 63A | EKM3-100-1C63 | EKM3-100-1D63 |
80A | EKM3-100-1C80 | EKM3-100-1D80 | |
100A | EKM3-100-1C100 | EKM3-100-1D100 | |
2P | 63A | EKM3-100-2C63 | EKM3-100-2D63 |
80A | EKM3-100-2C80 | EKM3-100-2D80 | |
100A | EKM3-100-2C100 | EKM3-100-2D100 | |
3P | 63A | EKM3-100-3C63 | EKM3-100-3D63 |
80A | EKM3-100-3C80 | EKM3-100-3D80 | |
100A | EKM3-100-3C100 | EKM3-100-3D100 | |
4P | 63A | EKM3-100-4C63 | EKM3-100-4D63 |
80A | EKM3-100-4C80 | EKM3-100-4D80 | |
100A | EKM3-100-4C100 | EKM3-100-4D100 |
