EKL5-63B Typ B Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO)
Erkundigen
● Norm: IEC61009-1, IEC60898-1
● Typ: AC, A
● Nennstrom: 6~40A
● Nennspannung: 230/240~
● Polzahl: 2P(1P+N)
● Auslösetechnologie: Elektromagnetischer Typ
● Bemessungs-Restbetriebsstrom (IΔn): 30, 100 und 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 6kA
● Auslösekennlinie: B, C
● Umgebungstemperatur: -25...+55 ºC
● Anschluss: Von oben und unten

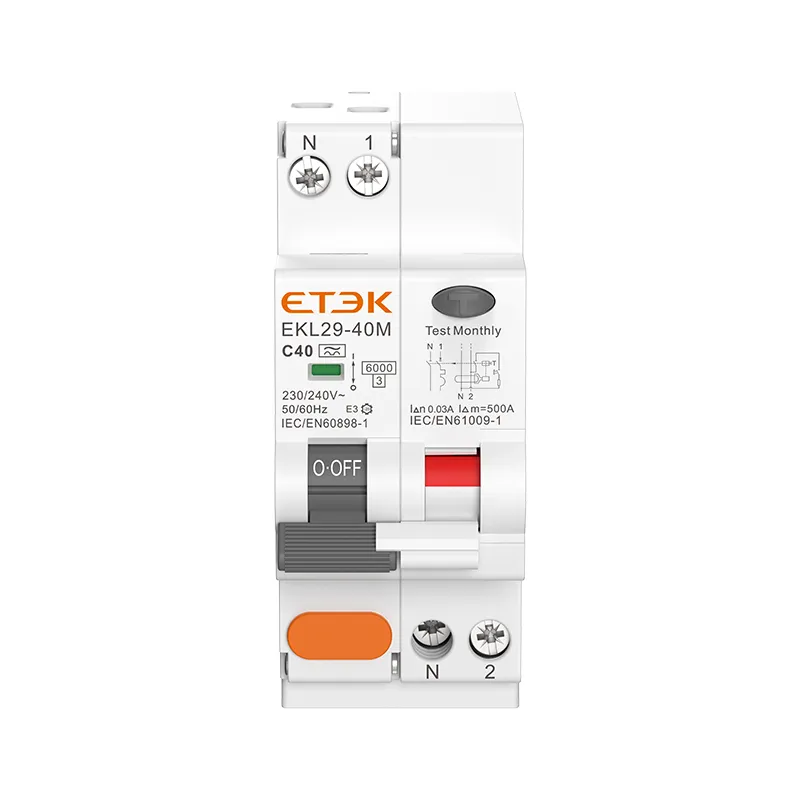

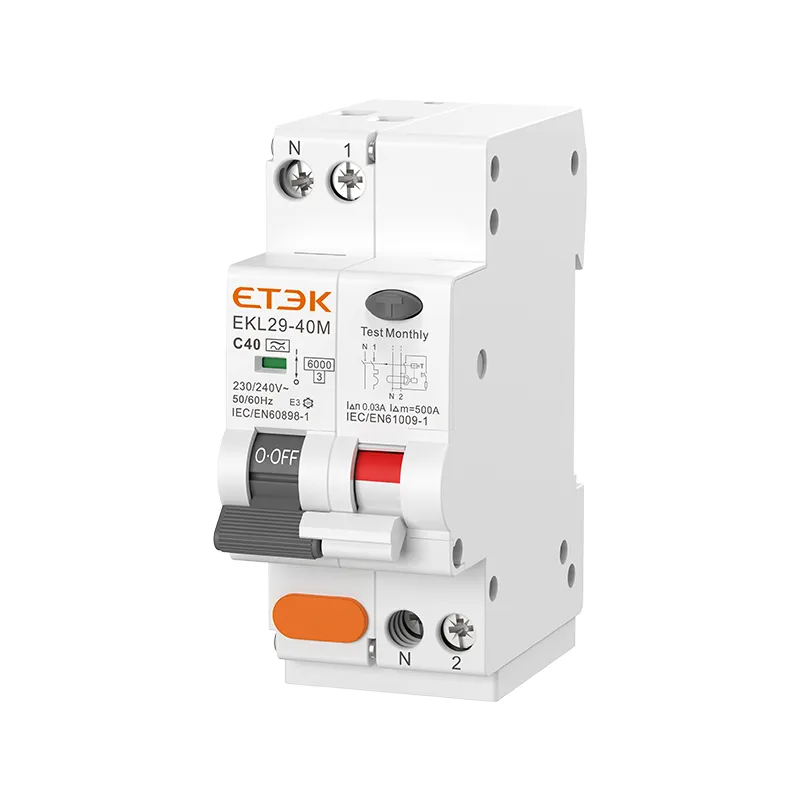

EKL29-40M RCBO ist ein elektromagnetischer Fehlerstromschutzschalter mit Überstromschutz. Er ist für den Schutz einphasiger Endverteilungsanlagen in gewerblichen und industriellen Gebäuden mit einer maximalen Nennleistung von 40 A ausgelegt.
Modularer Aufbau, einfach zu installieren.
Auslöseempfindlichkeit von 30 mA bis 300 mA, um alle Anforderungen an den Fehlerstrom-Schutz abzudecken.
| Standard | IEC/EN61009-1, IEC/EN60898-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss |
| Art der Reise | Erdschluss: Elektromagnetisch |
| Überlast und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrischer Leckstrom) | Wechselstrom, A |
| Anzahl der Pole | 1P+N 2Module, N-Leitung mit getrenntem |
| Bemessungsspannung (Ue) | 230/240 V~ |
| Nennfrequenz | 50/60 Hz |
| Nennströme (In) | 6,10,16,20,25,32,40A |
| Nennempfindlichkeitsströme I△n | 30,100,300 mA |
| Fehlerstrom-Ausschaltzeit unter I△n | ≤ 0,1 s |
| Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m) | 500 A (In ≤ 50 A) |
| Bemessungsschaltvermögen | 6.000A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV |
| Thermische Auslösecharakteristik | (1,13-1,45) x In |
| Magnetische Auslösecharakteristik | B:(3-5) x In, C:(5-10) x In |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktstellungsanzeige | Ja |
| Erdschlussanzeiger | Ja |
| Schutzart | IP20 |
| Umgebungstemperatur | -25 °C bis +55 °C, max. 95 % Luftfeuchtigkeit |
| Anschlussart der Klemme | Kabel-/Stiftsammelschiene |
| Max. Klemmengröße für Kabel | 16 mm 2 |
| Max. Anziehdrehmoment | 2,5 Nm |
| Installation | Montage auf 35mm DIN-Schiene |
| Verbindung | Von oben und unten |
