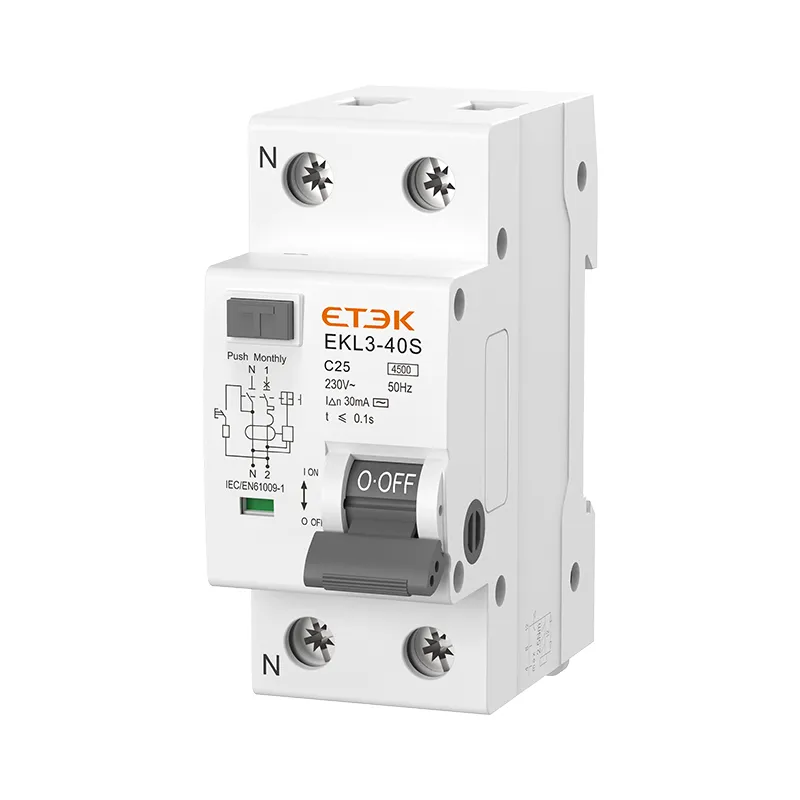

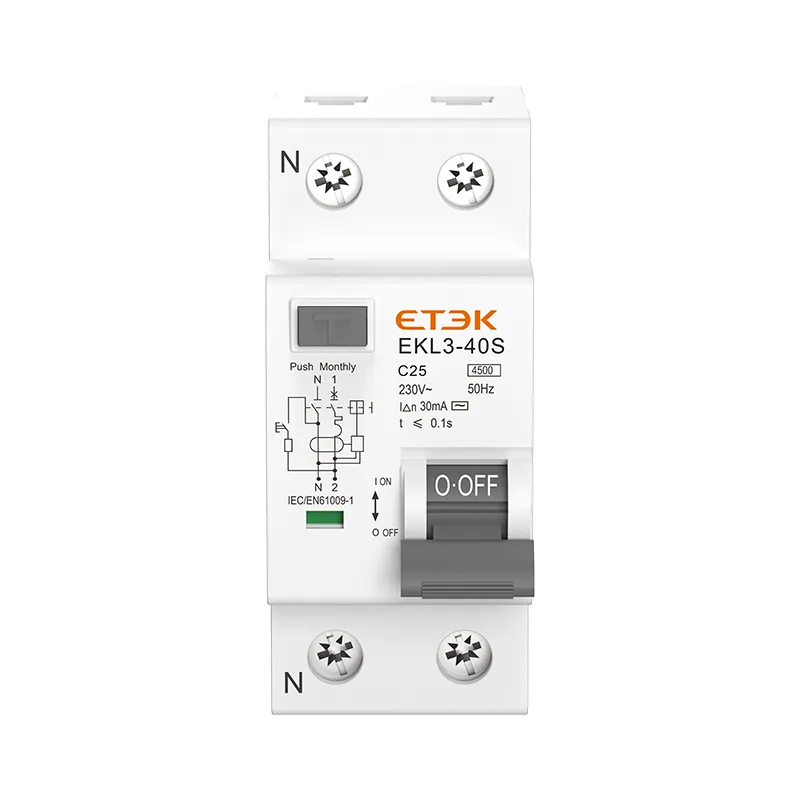

EKL3-40S RCBO Kompakter 2-Modul-Stromkreisschutz

EKL3-40S 4,5kA RCBO Fehlerstrom-Schutzschalter mit Überstromschutz

● Norm: IEC61009-1
● Typ: AC, A
● Nennstrom: 6~40A
● Nennspannung: 230/240~
● Anzahl der Pole: Zwei Pole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 4,5 kA
● Auslösekennlinie: B, C
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von unten
● Zertifikate: CE, CB
● Marketing: Zentralasien, Russland

Jetzt anfragen PDF

Produktübersicht

Der 4,5 kA EKL3-40S Fehlerstrom-Schutzschalter von ETEK Electric kann Ihre Geräte vor schädlicher Überlastung und Leckstrom schützen. Das thermoplastische Gehäuse des Geräts ist schlagfest und bietet Isolierung, um Sie vor Stromschlägen zu schützen. Es bietet eine Auslösecharakteristik vom Typ B oder C.

Technische Parameter

Technische Daten

Standard	IEC/EN61009-1
Schutz	Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar)
Art der Reise	Erdschluss: Elektronisch
	Überlast und Kurzschluss: Thermomagnetisch
Schutzart (elektrischer Leckstrom)	Wechselstrom, A
Anzahl der Pole	1P+N 2Module, N-Leitung mit getrenntem
Bemessungsstrom In	6,10,16,20,25,32,40A
Bemessungsspannung Ue	230/240 V~
Nennfrequenz	50/60 Hz
Nennempfindlichkeitsströme I△n	10,30,100,300 mA
Fehlerstrom-Ausschaltzeit unter I△n	≤0,1 s
Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m)	500 A (In ≤ 50 A)
Bemessungsschaltvermögen	4.500A
Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp	4.000 V
Dielektrische Prüfspannung bei ind. Freq. für 1min	2 kV
Thermische Auslösecharakteristik	(1,13-1,45) x In
Magnetische Auslösecharakteristik	B:(3-5) x In, C:(5-10) x In
Elektrische Lebensdauer	4.000 Zyklen
Mechanische Lebensdauer	10.000 Zyklen
Kontaktstellungsanzeige	Ja
Schutzart	IP20
Umgebungstemperatur	-25℃ bis +40℃, Max. 95 % Luftfeuchtigkeit
Anschlussart der Klemme	Kabel-/Stiftsammelschiene
Max. Klemmengröße für Kabel	25 mm²
Max. Anziehdrehmoment	2,5 Nm
Installation	Montage auf 35mm DIN-Schiene
Verbindung	Von oben
