EKL1-80 RCCB 80A Fehlerstromschutzschalter

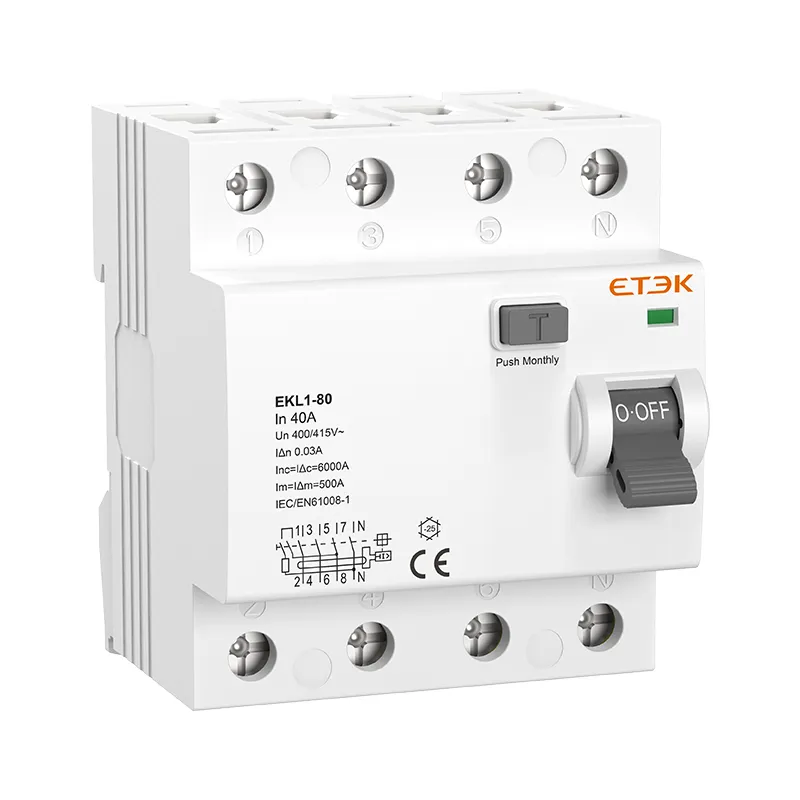

EKL1-80 Fehlerstrom-Schutzschalter (RCCB)

EKL1-80(H) ist ein FI-Schutzschalter für eine Nennspannung von 240 V (1P+N) oder 415 V (3P+N) mit einem Nennstrom von bis zu 80 A. Er ist so konzipiert, dass er die fehlerhafte Stromversorgung schnell abschaltet, wenn eine Person einen Stromschlag erleidet oder der Netzleckstrom den angegebenen Wert überschreitet, um die Sicherheit von Personal und elektrischen Geräten zu gewährleisten.

● Norm: IEC61008-1
● Typ: AC, A
● Nennstrom: 25~80A
● Nennspannung: 230/400 V ~ 240/415 V
● Pole: 2P(1P+N), 4P(3P+N), N-Pol rechts
● Nennempfindlichkeit I△n: 30 mA, 100 mA, 300 mA
● Umgebungstemperatur: -25...+40 ºC
● Zertifikate: CB, CE
● Marketing: Zentralasien, Russland, Südamerika

Jetzt anfragen PDF

Produktübersicht

EKL1-80 ist geeignet für Stromkreise mit einer Nennspannung von 240 V für zwei Pole, 415 V für vier Pole und einem Nennstrom von bis zu 80 A. Wenn der persönliche Stromschlag oder der Leckstrom des Stromnetzes den angegebenen Wert überschreitet, kann der RCCB die fehlerhafte Stromversorgung in kürzester Zeit schnell abschalten, um die Sicherheit der Person und der elektrischen Geräte zu schützen.

Technische Parameter

Technische Daten

Standard	IEC/EN61008-1
Schutz	Erdschluss
Art der Reise	Elektromagnetisch
Schutzart (elektrischer Leckstrom)	AC, A, G, S
Anzahl der Pole	2P(1P+N), 4P(3P+N), N-Pol rechts
Bemessungsstrom In	25,40,63,80A
Nennempfindlichkeitsströme I△n	30,100,300 mA
Fehlerstrom-Ausschaltzeit unter I△n	≤0,1 s
Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m)	500 A (In ≤ 50 A), 10 In (In > 50 A)
Bemessungsspannung Ue	1P+N: 230/240 V~, 3P+N: 400/415 V~
Nennfrequenz	50/60 Hz
Bemessungsschaltvermögen	6.000 A, 10.000 A
SCPD-Sicherung	6kA (EKL1-80),10kA (EKL1-80H)
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp	4000 V
Dielektrische Prüfspannung bei ind. Freq. für 1min	2,5 kV
Elektrische Lebensdauer	2.000 Zyklen
Mechanische Lebensdauer	4.000 Zyklen
Kontaktstellungsanzeige	Ja
Schutzart	IP20
Umgebungstemperatur	-25 °C bis 40 °C, max. 95 % Luftfeuchtigkeit
Anschlussart der Klemme	Kabel-/Stiftschienen-/U-Schienen-Sammelschienen
Max. Klemmengröße für Kabel	25 mm ²
Max. Anziehdrehmoment	2,5 Nm
Installation	Montage auf 35mm DIN-Schiene
Verbindung	Von oben und unten

Maße

Schaltbild

ETEK RCCB EKL1-80(H)Schaltplan

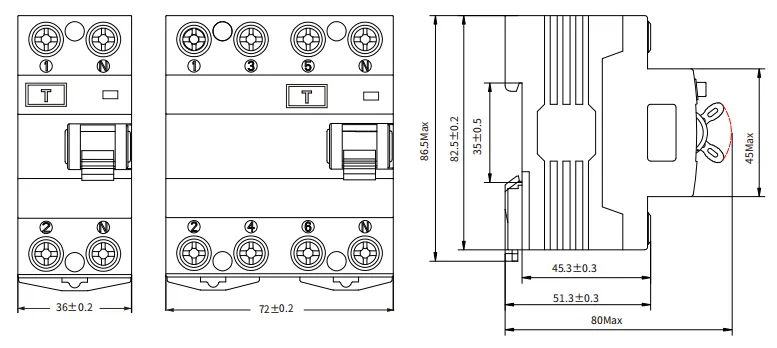

Baugröße

ETEK FI-Schutzschalter EKL1-80(H) Größe

Produktauswahlformular

AC Type
Ausschaltvermögen	Stöcke	Nennstrom (A)	Empfindlichkeit
6KA			30mA	100mA	300mA
	1P+N	25A	EKL1-80-1N2530	EKL1-80-1N25100	EKL1-80-1N25300
		40A	EKL1-80-1N4030	EKL1-80-1N40100	EKL1-80-1N40300
		63A	EKL1-80-1N6330	EKL1-80-1N63100	EKL1-80-1N63300
		80A	EKL1-80-1N8030	EKL1-80-1N80100	EKL1-80-1N80300
	3P+N	25A	EKL1-80-3N2530	EKL1-80-3N25100	EKL1-80-1N25300
		40A	EKL1-80-3N4030	EKL1-80-3N40100	EKL1-80-1N40300
		63A	EKL1-80-3N6330	EKL1-80-3N63100	EKL1-80-1N63300
		80A	EKL1-80-3N8030	EKL1-80-3N80100	EKL1-80-1N80300
10KA	1P+N	25A	EKL1-80H-1N2530	EKL1-80H-1N25100	EKL1-80H-1N25300
		40A	EKL1-80H-1N4030	EKL1-80H-1N40100	EKL1-80H-1N40300
		63A	EKL1-80H-1N6330	EKL1-80H-1N63100	EKL1-80H-1N63300
		80A	EKL1-80H-1N8030	EKL1-80H-1N80100	EKL1-80H-1N80300
	3P+N	25A	EKL1-80H-3N2530	EKL1-80H-3N25100	EKL1-80H-3N25300
		40A	EKL1-80H-3N4030	EKL1-80H-3N40100	EKL1-80H-3N40300
		63A	EKL1-80H-3N6330	EKL1-80H-3N63100	EKL1-80H-3N63300
		80A	EKL1-80H-3N8030	EKL1-80H-3N80100	EKL1-80H-3N80300
A Type
Ausschaltvermögen	Stöcke	Nennstrom (A)	Empfindlichkeit
			30mA	100mA	300mA
6KA	1P+N	25A	EKL1-80-1N2530A	EKL1-80-1N25100A	EKL1-80-1N25300A
		40A	EKL1-80-1N4030A	EKL1-80-1N40100A	EKL1-80-1N40300A
		63A	EKL1-80-1N6330A	EKL1-80-1N63100A	EKL1-80-1N63300A
		80A	EKL1-80-1N8030A	EKL1-80-1N80100A	EKL1-80-1N80300A
	3P+N	25A	EKL1-80-3N2530A	EKL1-80-3N25100A	EKL1-80-3N25300A
		40A	EKL1-80-3N4030A	EKL1-80-3N40100A	EKL1-80-3N40300A
		63A	EKL1-80-3N6330A	EKL1-80-3N63100A	EKL1-80-3N63300A
		80A	EKL1-80-3N8030A	EKL1-80-3N80100A	EKL1-80-3N80300A
10KA	1P+N	25A	EKL1-80H-1N2530A	EKL1-80H-1N25100A	EKL1-80H-1N25300A
		40A	EKL1-80H-1N4030A	EKL1-80H-1N40100A	EKL1-80H-1N40300A
		63A	EKL1-80H-1N6330A	EKL1-80H-1N63100A	EKL1-80H-1N63300A
		80A	EKL1-80H-1N8030A	EKL1-80H-1N80100A	EKL1-80H-1N80300A
	3P+N	25A	EKL1-80H-3N2530A	EKL1-80H-3N25100A	EKL1-80H-3N25300A
		40A	EKL1-80H-3N4030A	EKL1-80H-3N40100A	EKL1-80H-3N40300A
		63A	EKL1-80H-3N6330A	EKL1-80H-3N63100A	EKL1-80H-3N63300A
		80A	EKL1-80H-3N8030A	EKL1-80H-3N80100A	EKL1-80H-3N80300A
