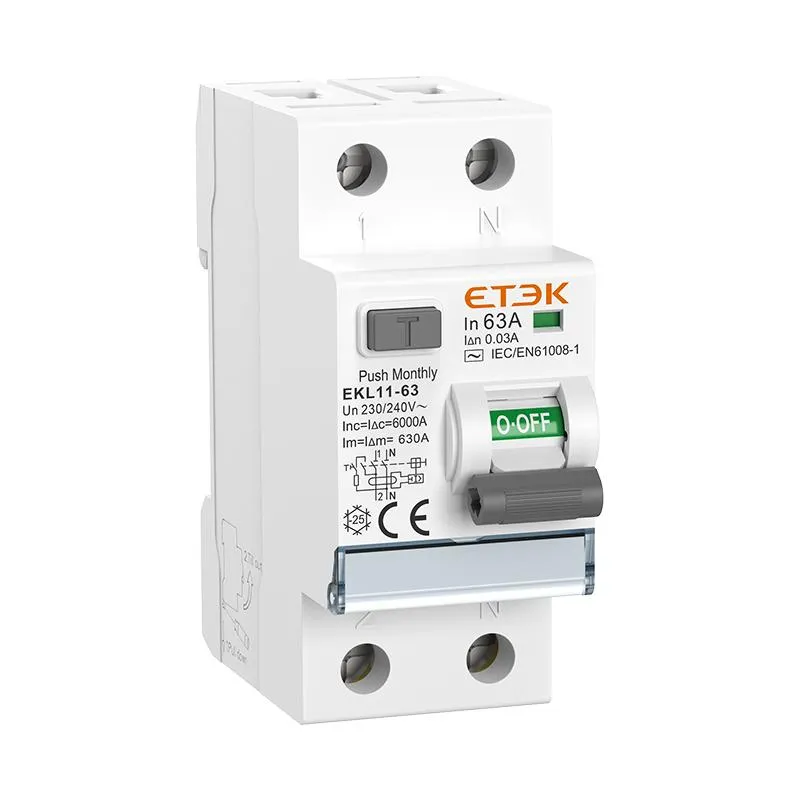

EKL11-63 Fehlerstrom-Schutzschalter (RCCB)
Erkundigen
● Norm: IEC61008-1
● Typ: AC, A, G, S
● Nennstrom: 16, 25, 32, 40, 63A
● Nennspannung: 230/400 V ~ 240/415 V
● Pole: 2P(1P+N), 4P(3P+N), N-Pol rechts
● Nennempfindlichkeit I△n: 10, 30, 100, 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 4,5/6kA
● Umgebungstemperatur: -25...+40 ºC
● Anschluss: Von oben und unten
● Antriebsmechanismus: Kunststoffstruktur
● Marketing: Zentralasien, Südamerika

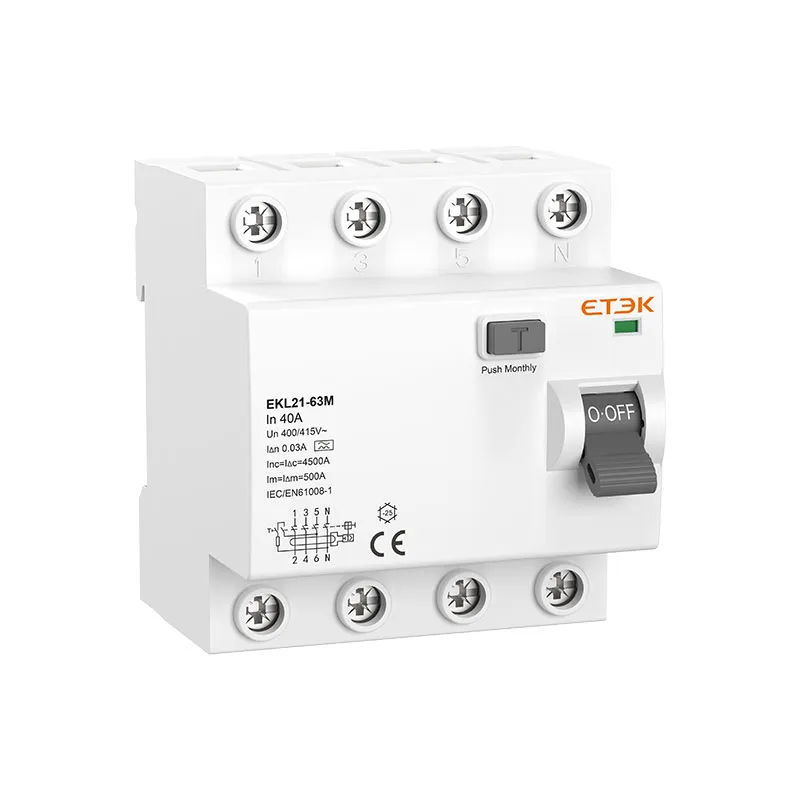

Der Fehlerstromschutzschalter (RCCB) EKL21-63M ist eine kostengünstige Lösung zum Schutz von Stromkreisen, die speziell für die Märkte in Zentralasien und Südamerika entwickelt wurde. Er ist sowohl für private als auch gewerbliche Stromkreise geeignet und unterstützt eine Nennspannung von 240 V (1P+N) und 415 V (3P+N) mit einem Nennstrom von bis zu 63 A. Im Falle eines Stromschlagrisikos oder wenn der Erdschlussstrom den Sicherheitsschwellenwert überschreitet, kann dieser RCCB die Stromversorgung schnell trennen, um beispiellose Sicherheit zu gewährleisten. Er kann in Verbindung mit dem Miniatur-Leistungsschalter EKM2-63M von ETEK Electric verwendet werden, um einen umfassenden Stromkreisschutz zu erreichen.
Standard | IEC/EN61008-1 | ||
Schutz | Erdschluss | ||
Art der Reise | Elektromagnetisch | ||
Schutzart (elektrischer Leckstrom) | AC, A, G, S | ||
Anzahl der Pole | 2P(1P+N), 4P(3P+N) | ||
| Bemessungsstrom In | 16,25,32,40,63A | ||
Nennempfindlichkeitsströme I△n | 10,30,100,300 mA | ||
Fehlerstrom-Ausschaltzeit unter I△n | ≤0,1 s | ||
Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
| Bemessungsspannung Ue | 1P+N: 230/240 V~, 3P+N: 400/415 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
Bemessungsschaltvermögen | 4500A, 6000A | ||
SCPD-Sicherung | 4,5 kA/6 kA | ||
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | ||
| Dielektrische Prüfspannung bei ind. Freq. für 1min | 2,5 kV | ||
| Elektrische Lebensdauer | 2.000 Zyklen | ||
| Mechanische Lebensdauer | 4.000 Zyklen | ||
| Kontaktstellungsanzeige | Ja | ||
| Schutzart | IP20 | ||
| Umgebungstemperatur | -25 °C bis +55 °C, max. 95 % Luftfeuchtigkeit | ||
| Anschlussart der Klemme | Kabel-/Stiftsammelschiene | ||
Max. Klemmengröße für Kabel | 16 mm 2 | ||
Max. Anziehdrehmoment | 2N.m | ||
Installation | Montage auf 35mm DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
| Antriebsmechanismus | Kunststoffstruktur | ||
