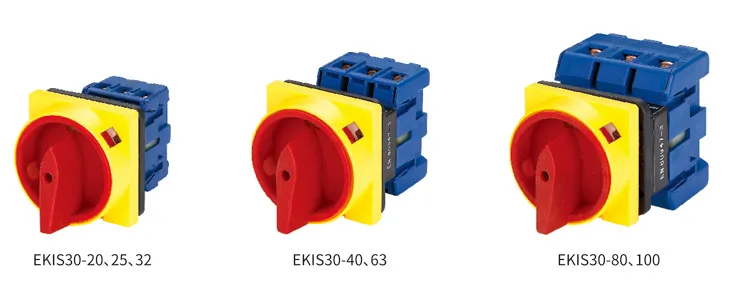

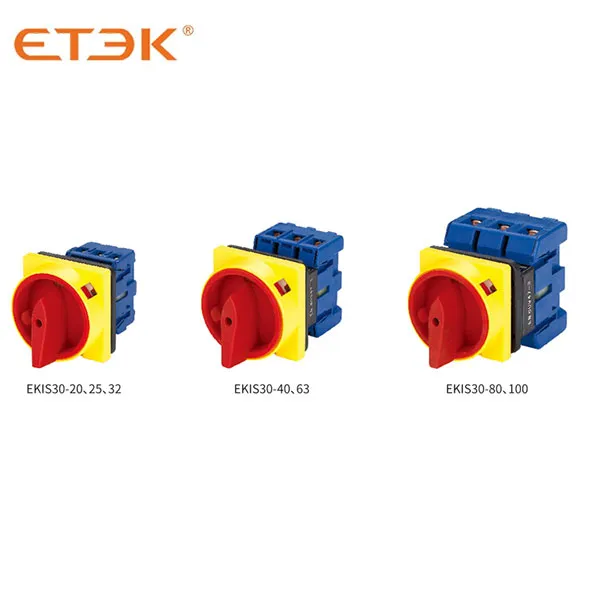

● Trennschalter der Serie EKIS30 werden in Stromkreisen mit 50 Hz Wechselstrom und einer Betriebsspannung von bis zu 440 V und einem Nennbetriebsstrom von bis zu 100 A eingesetzt.
● EKIS30 eignet sich zur Steuerung von Klimaanlagen, Wasserpumpen und Lüftungsgeräten sowie Wechselstrommotoren mit geringer Leistung.
● Drehschalter der Serie EKIS30 haben 7 Nennströme: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A und 100 A.
● Die EKIS30-Serie verfügt über Fingerschutzklemmen, was einen zusätzlichen Vorteil bietet.
● Schalter der Serie EKIS30 haben einen größeren Isolationsabstand und eine schnelle Trennreaktion. Und sind eine gute Wahl für Gleichstromkreise. EKIS30 hat einen zusätzlichen Kontakt, der es uns ermöglicht, den Kontakt separat zu installieren
● Drehschalter der EKIS-Serie entsprechen: IEC60947-3.
● Die Umgebungstemperatur darf 40 °C nicht überschreiten und die Durchschnittstemperatur, gemessen über einen Zeitraum von 24 Stunden, darf 35 °C nicht überschreiten.
● Die Umgebungstemperatur sollte nicht unter -25 °C liegen.
● Sollte nicht über 2000 m über dem Meeresspiegel installiert werden
● Bei einer Umgebungstemperatur von 40 °C sollte die Luftfeuchtigkeit 50 % nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit zulässig.
● Eine saubere Umgebung ist erforderlich
● Bitte folgen Sie unserem Handbuch
● Klassifiziert nach Nutzung
(1) AC-23A
(2) AC-3
● Klassifiziert nach Schutzniveau
(1) Ohne Kunststoffgehäuse: IP20
(2) Mit Kunststoffgehäuse: IP65

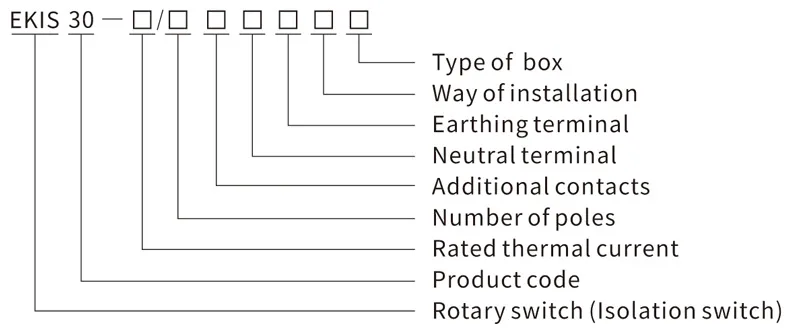

Anzahl der Pole: 3P, 4P

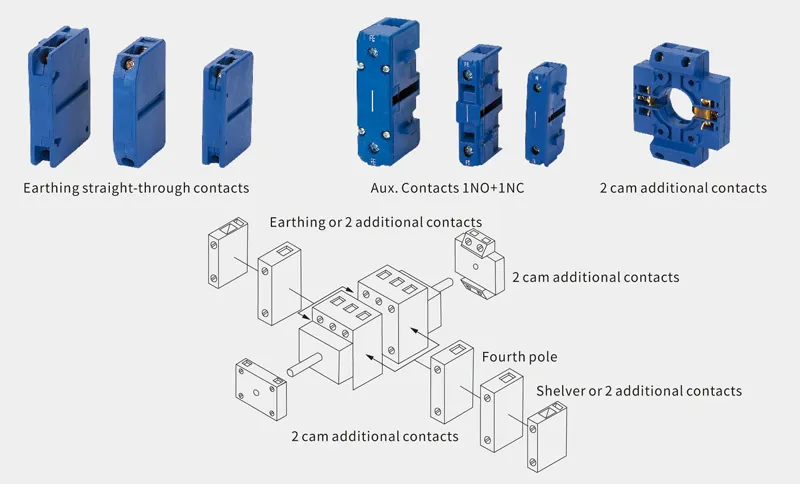

Zusatzkontakte: 0 für Zusatzkontakte nicht beiliegend, 1 für mit Zusatzkontakten
Neutralleiteranschluss: 0 für Neutralleiteranschluss nicht beiliegend, 1 für mit Neutralleiteranschluss
Erdungsklemme: 0 für Erdungsklemme nicht beiliegend, 1 für mit Erdungsklemme.
1.Vorhängeschloss-Rosette
2.Wappenschild
3.Einzelschloss-Parallelinstallation
4. Türschloss-Sicherheitsschalter mit Vorhängeschlosssystem
5. Einlochmontage

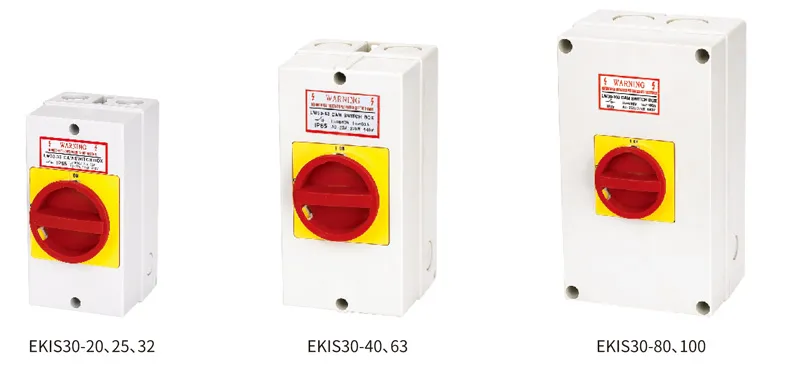

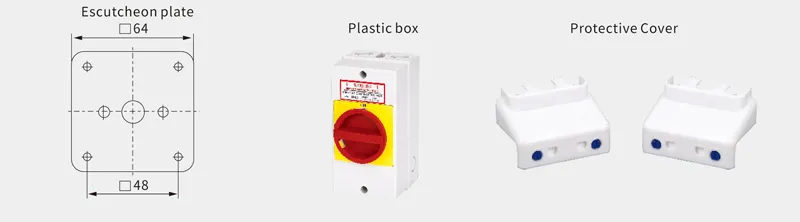

Boxtyp: 0 ohne Schutzbox, 1 mit IP65 Kunststoffbox
Technische Parameter
| Beschreibung | EKIS30-25(20) | EKIS30-32 | EKIS30-40 | EKIS30-63 | EKIS30-80 | EKIS30-100 | ||||||||
| Thermischer Bemessungsstrom Ith A | I. | A | 25 (20) | 32 | 40 | 63 | 80 | 100 | ||||||
| Bemessungsbetriebsspannung Ue V | Ue | V | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
| Bemessungswert Ie/Pe | Dh/Pe | |||||||||||||
| AC-21A | A/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| AC-22A | A/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| AC-23A | A/KW | 15/4 | 15/7,5 | 22/5,5 | 22/11 | 30/7,5 | 30/15 | 43/11 | 43/22 | 57/18,5 | 57/30 | 70/22 | 70/37 | |
| AC-3 | A/KW | 11,7/5,3 | 11,7/5,5 | 15/4 | 15/7,5 | 22/7,5 | 22/11 | 36/11 | 36/18,5 |
43/15 |
43/22 | 57/18,5 | 57/30 | |
● Stromart: 50 Hz Wechselstrom
● Anzahl der Hauptkontakte: EIN und AUS
● Häufigkeit: 8 Stunden pro Tag, 30 Mal pro Stunde
● Lebensdauer des Mechanismus: 10000 Mal/AC-23, 6000 Mal/AC-3, 2000 Mal für zusätzlichen Kontakt
Bei der Bestellung unserer EKIS30-Serie benötigen wir Ihre Daten wie folgt
1. Nennbetriebsstrom, zum Beispiel: EKIS30-20;
2. Zubehörcode, bitte schreiben Sie ihn ordentlich
(1) Anzahl der Pole, zum Beispiel: 3P;
(2) Benötigen Sie weitere Kontaktdaten: 0 nicht beigefügt, 1 beigefügt
(3) Wird ein Neutralleiteranschluss benötigt: 0 nicht beiliegend, 1 beiliegend;
(4) Benötigen Sie eine Erdungsklemme: 0 nicht beiliegend, 1 beiliegend;
(5) Art der Installation:
(6) Art der Schachtel: 0 nicht umschlossen, 1 umschlossen.
(1) Typ des Schildes: 1 Schild;
(2) Benötigen Sie ein Schild mit Luftdichtheit: 0 Nicht eingeschlossen, 1 eingeschlossen
(3) Farbe der Bodenplatte: 1 Silberfarbe; 2 Gelbfarbe; 3 Farbe entsprechend Ihrer Farbe
(4) Zeichenbuchstabe: 1 bezeichnet einen Buchstaben; 2 chinesischer Buchstabe; 3 Sonderzeichen
Bei Bestellung von 40A/3P mit Zusatzkontakten und Erdungsklemme, Abdeckplatte ohne Neutralleiter und
Kunststoffbox. Sie müssen schreiben: EKIS30-40/310120
Wenn Sie 32A/3 mit Türschloss-Sicherheitsschalter bestellen möchten, müssen Sie schreiben: EKIS30-32/300040.
Wenn Sie 40A/3 mit Zusatzkontakten, Erdungsklemme, Schild, Platte mit Luftdichtheit, Gelb, bestellen möchten,
Chinesischer Buchstabe, K-Griff; ohne Neutralleiter und Kunststoffgehäuse. Sie müssen schreiben: EKIS30-40/310120.1123.
| Beschreibung EKIS30-20 |

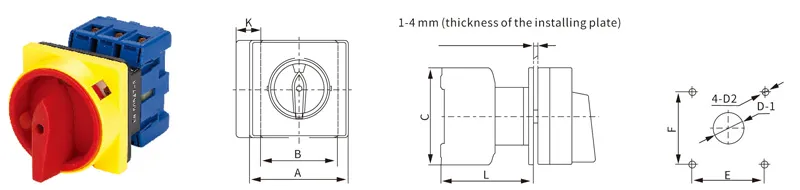

Abmessungen (mm) | Installation (mm) |  |
|||||||
| A | B | C | K | M | E | F | T1 (T1) | T2 - Der zweite Tag | ||
| 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | ||
| EKIS30-25 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-32 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4.2 | |
| Beschreibung EKIS30-20 |

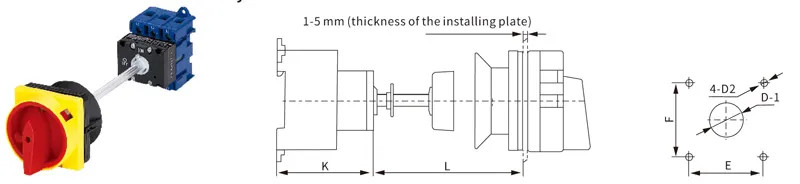

Abmessungen (mm) | Installation (mm) |  |
|||||
| K | L min | L max | E | F | T1 (T1) | T2 - Der zweite Tag | ||
| 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
| EKIS30-25 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-32 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-40 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-63 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-80 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-100 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
Betreff: Das Produkt kann in eine 35-mm-DIN-Schiene eingebaut werden
| Beschreibung EKIS30-80 |

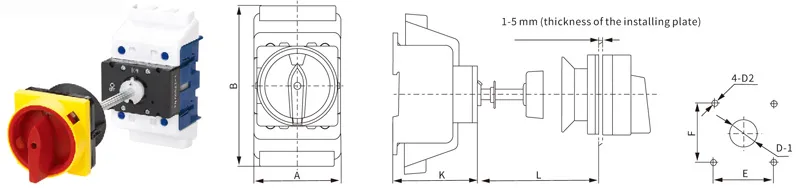

Abmessungen (mm) | Installation (mm) |  |
|||||||
| A | B | K | L Mindest | L Max | E | F | T1 (T1) | T2 - Der zweite Tag | ||
| 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
| EKIS30-100 | 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |

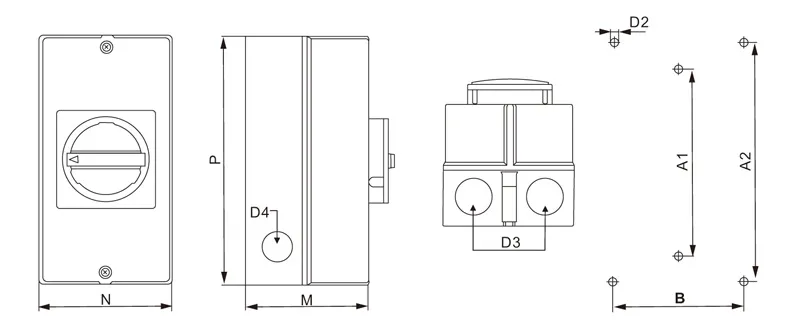

| Beschreibung EKIS30-20 |
Abmessungen (mm) | Installation (mm) |  |
|||||||
| T3 - Die wunderbare Welt des Wahnsinns | T4 - Der große Traum | M | N | P | A1 | A2 | B | T2 - Der zweite Tag | ||
| φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | ||
| EKIS30-25 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
| EKIS30-32 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
| EKIS30-40 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
| EKIS30-63 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
| EKIS30-80 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
| EKIS30-100 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
|
Referenznummer. |
Spezifikation |
|
EKIS30-3025-S |
Trennschalter 3P 25A Silberfarbenes Panel 64*64mm |
|
EKIS30-3032-S |
Trennschalter 3P 32A Silberfarbenes Panel 64*64mm |
|
EKIS30-3040-S |
Trennschalter 3P 40A Silberfarbenes Panel 64*64mm |
|
EKIS30-3063-S |
Trennschalter 3P 63A Silberfarbenes Panel 64*64mm |
|
EKIS30-3080-S |
Trennschalter 3P 80A Silberfarbenes Panel 64*64mm |
|
EKIS30-3100-S |
Trennschalter 3P 100A Silberfarbenes Panel 64*64mm |
|
EKIS30-4025-S |
Trennschalter 4P 25A Silberfarbenes Panel 64*64mm |
|
EKIS30-4032-S |
Trennschalter 4P 32A Silberfarbenes Panel 64*64mm |
|
EKIS30-4040-S |
Trennschalter 4P 40A Silberfarbenes Panel 64*64mm |
|
EKIS30-4063-S |
Trennschalter 4P 63A Silberfarbenes Panel 64*64mm |
|
EKIS30-4080-S |
Trennschalter 4P 80A Silberfarbenes Panel 64*64mm |
|
EKIS30-4100-S |
Trennschalter 4P 100A Silberfarbenes Farbtafel 64*64mm |
|
EKIS30-3025-R |
Trennschalter 3P 25A Rot/Gelb Farbtafel 64*64mm |
|
EKIS30-3032-R |
Trennschalter 3P 32A Rot/Gelb Farbtafel 64*64mm |
|
EKIS30-3040-R |
Trennschalter 3P 40A Rot/Gelb Farbtafel 64*64mm |
|
EKIS30-3063-R |
Trennschalter 3P 63A Rot/Gelb Farbe 64*64mm |
|
EKIS30-3080-R |
Trennschalter 3P 80A Rot/Gelb Farbe 64*64mm |
|
EKIS30-3100-R |
Trennschalter 3P 100A Rot/Gelb Farbe 64*64mm |
|
EKIS30-4025-R |
Trennschalter 4P 25A Rot/Gelb Farbe 64*64mm |
|
EKIS30-4032-R |
Trennschalter 4P 32A Rot/Gelb Farbe 64*64mm |
|
EKIS30-4040-R |
Trennschalter 4P 40A Rot/Gelb Farbe 64*64mm |
|
EKIS30-4063-R |
Trennschalter 4P 63A Rot/Gelb Farbe 64*64mm |
|
EKIS30-4080-R |
Trennschalter Schalter 4P 80A Rot/Gelb 64*64mm |
|
EKIS30-4100-R |
Trennschalter 4P 100A Rot/Gelb 64*64mm |
|
EKIS30-3025-RS |
Trennschalter 3P 25A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-3032-RS |
Trennschalter 3P 32A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-3040-RS |
Trennschalter 3P 40A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-3063-RS |
Trennschalter 3P 63A Din-Schienenmontage Rot PL64 mit Saft 150mm |
|
EKIS30-3080-RS |
Trennschalter 3P 80A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-3100-RS |
Trennschalter 3P 100A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4025-RS |
Trennschalter 4P 25A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4032-RS |
Trennschalter 4P 32A Din-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4040-RS |
Trennschalter 4P 40A DIN-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4063-RS |
Trennschalter 4P 63A DIN-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4080-RS |
Trennschalter 4P 80A DIN-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-4100-RS |
Trennschalter 4P 100A DIN-Schienenmontage Rot PL64 mit Welle 150mm |
|
EKIS30-3025-B |
Trennschalter mit Box IP65 3P 25A Rot PL64 |
|
EKIS30-3032-B |
Trennschalter mit Box IP65 3P 32A Rot PL64 |
|
EKIS30-3040-B |
Trennschalter mit Box IP65 3P 40A Rot PL64 |
|
EKIS30-3063-B |
Trennschalter mit Box IP65 3P 63A Rot PL64 |
|
EKIS30-3080-B |
Trennschalter mit Box IP65 3P 80A Rot PL64 |
|
EKIS30-3100-B |
Trennschalter mit Box IP65 3P 100A Rot PL64 |
|
EKIS30-4025-B |
Trennschalter mit Box IP65 4P 25A Rot PL64 |
|
EKIS30-4032-B |
Trennschalter mit Box IP65 4P 32A Rot PL64 |
|
EKIS30-4040-B |
Trennschalter mit Box IP65 4P 40A Rot PL64 |
|
EKIS30-4063-B |
Trennschalter mit Box IP65 4P 63A Rot PL64 |
|
EKIS30-4080-B |
Trennschalter mit Box IP65 4P 80A Rot PL64 |
|
EKIS30-4100-B |
Trennschalter mit Box IP65 4P 100 A Rot PL64 |
|
EKIS30-3025-DR |
Trennschalter für DIN-Schienenmontage, Typ 3P 25 A |
|
EKIS30-3032-DR |
Trennschalter für DIN-Schienenmontage, Typ 3P 32 A |
|
EKIS30-3025-DR |
Trennschalter für DIN-Schienenmontage, Typ 4P 25 A |
|
EKIS30-3032-DR |
Trennschalter für DIN-Schienenmontage, Typ 4P 32 A |
|
EKIS30-6025-S-DC |
DC-Trennschalter 6P 650 VDC 16A Silberfarbenes Panel 64*64mm |
|
EKIS30-6032-S-DC |
DC-Trennschalter 6P 650 VDC 25A Silberfarbenes Panel 64*64mm |
|
EKIS30-6040-S-DC |
DC-Trennschalter 6P 650 VDC 32A Silberfarbenes Panel 64*64mm |
|
EKIS30-6025-R-DC |
DC-Trennschalter 6P 650 VDC 16A Rot/Gelbes Panel 64*64mm |
|
EKIS30-6032-R-DC |
DC-Trennschalter 6P 650 VDC 25A Rot/Gelbes Panel 64*64mm |
|
EKIS30-6040-R-DC |
DC-Trennschalter 6P 650 VDC 32A Rot/Gelbes Panel 64*64mm |
|
EKIS30-8025-S-DC |
DC-Trennschalter 8P 800 VDC 16A Silberfarbenes Panel 64*64mm |
|
EKIS30-8032-S-DC |
DC-Trennschalter 8P 800 VDC 25A Silberfarbenes Panel 64*64mm |
|
EKIS30-8040-S-DC |
DC-Trennschalter 8P 800 VDC 32A Silberfarbenes Panel 64*64mm |
|
EKIS30-8025-R-DC |
DC-Trennschalter 8P 800 VDC 16 A Rot/Gelb Panel 64 x 64 mm |
|
EKIS30-8032-R-DC |
DC-Trennschalter 8P 800 VDC 25 A Rot/Gelb Panel 64 x 64 mm |
|
EKIS30-8040-R-DC |
DC-Trennschalter 8P 800 VDC 32 A Rot/Gelb Panel 64 x 64 mm |
|
EKIS30-4025-I-DC |
DC-Trennschalter 4P 500 VDC 16 A Weiß Panel 44 x 44 mm |
|
EKIS30-4032-I-DC |
DC-Trennschalter 4P 500 VDC 25 A Weiß Panel 44 x 44 mm |
|
EKIS30-4040-I-DC |
DC-Trennschalter 4P 500 VDC 32 A Weiß Panel 44 x 44 mm |
|
EKIS30-ET-32 |
Erdungs-Durchgangskontakte, seitliche Montage für EKRS-25-32 |
|
EKIS30-ET-63 |
Erdungs-Durchgangskontakte, seitliche Montage für EKRS-40-63 |
|
EKIS30-ET-100 |
Erdungs-Durchgangskontakte, seitliche Montage für EKRS-80-100 |
|
EKIS30-AU11-32 |
Hilfskontakte 1NO+1NC seitliche Montage für EKRS-25-32 |
|
EKIS30-AU11-63 |
Hilfskontakte 1NO+1NC seitliche Montage für EKRS-40-63 |
|
EKIS30-AU11-100 |
Hilfskontakte 1NO+1NC seitliche Montage für EKRS-80-100 |
|
EKIS30-AU11-32C |
Hilfskontakte 1NO+1NC mit Nockenmontage für EKRS-25-32 |
|
EKIS30-PC-32 |
Schutzabdeckung für EKRS-25-32 3P 2 STK./SATZ |
|
EKIS30-PC-63 |
Schutzabdeckung für EKRS-40-63 3P 2 STK./SATZ |
|
EKIS30-PC-100 |
Schutzabdeckung für EKRS-80-100 3P 2 STK./SATZ |
|
EKIS30-3025-RS-L |
Trennschalter 3P 25A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-3032-RS-L |
Trennschalter 3P 32A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-3040-RS-L |
Trennschalter 3P 40A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-3063-RS-L |
Trennschalter 3P 63A Din-Schienenmontage Rot PL64 mit Saft 300mm |
|
EKIS30-3080-RS-L |
Trennschalter 3P 80A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-3100-RS-L |
Trennschalter 3P 100A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-4025-RS-L |
Trennschalter 4P 25A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-4032-RS-L |
Trennschalter 4P 32A Din-Schienenmontage Rot PL64 mit Welle 300mm |
|
EKIS30-4040-RS-L |
Trennschalter 4P 40A Din-Schienenmontage Rot PL64 mit Welle 300 mm |
|
EKIS30-4063-RS-L |
Trennschalter 4P 63 A DIN-Schienenmontage Rot PL64 mit Welle 300 mm |
|
EKIS30-4080-RS-L |
Trennschalter 4P 80 A DIN-Schienenmontage Rot PL64 mit Welle 300 mm |
|
EKIS30-4100-RS-L |
Trennschalter 4P 100 A DIN-Schienenmontage Rot PL64 mit Welle 300 mm |
