EKU5 Typ 2 AC-Überspannungsschutz, Imax 20 kA, Klasse II AC SPD
Erkundigen
● Unterstützte Apps: Tuya, Smart Life
● Kommunikationsmethode: WiFi, ZIGBEE, RS485
● Funktion: Fernbedienung, Zeitgesteuertes Ein- und Ausschalten, Automatisches Wiedereinschalten
● Nennstrom: 1~63A
● Pole: 1, 2, 3, 4P
● Nennbetriebsspannung: 240/415 V~
● Nennabschaltvermögen: 6kA
● Auslösekennlinie: B,C
● Umgebungstemperatur: -25℃ bis +40℃

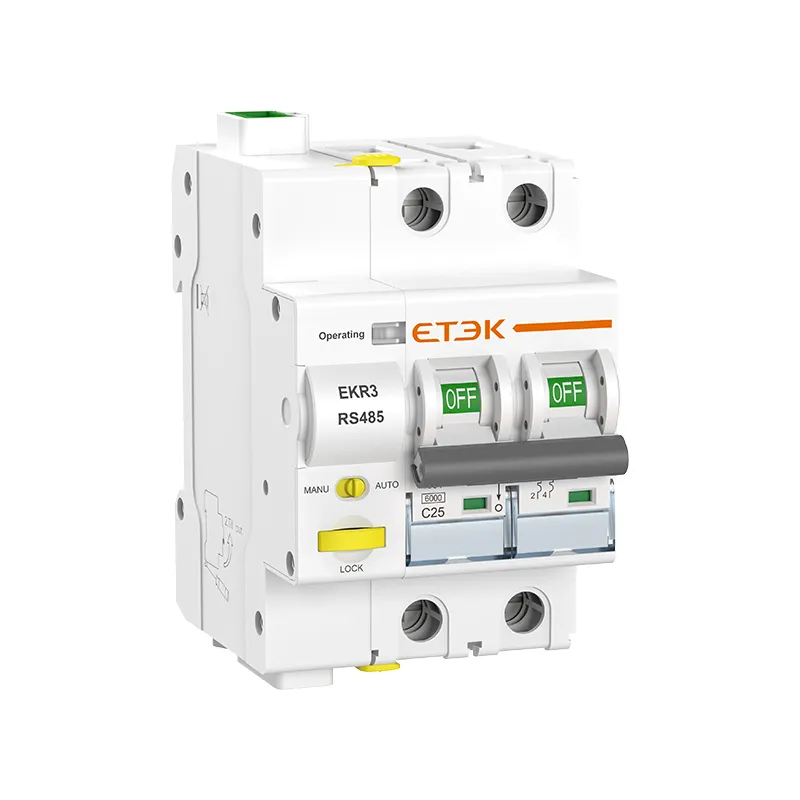

Der EKR3 Wi-Fi Smart Circuit Breaker MCB ermöglicht die Fernverteilung von Leistungsschalterausrüstung über die Tuya-App oder eine an RS485 angeschlossene Plattform. Er verfügt außerdem über Schließ- und Zeitschaltfunktionen, um den Schaltstatus der Ausrüstung abzurufen.
Darüber hinaus verfügt diese Serie intelligenter Leistungsschalter über eine automatische Wiedereinschaltfunktion. Im Falle eines vorübergehenden Ausfalls im Stromnetz wird das Produkt nach dem Auslösen automatisch wieder eingeschaltet, um die Zuverlässigkeit der Stromkreisstromversorgung zu verbessern.
Sorgen Sie für Überlastung und Kurzschluss. Wenn der Schalter versehentlich auslöst, muss er nicht manuell geschlossen werden, was die manuellen Wartungskosten senkt, eine zeitnahe Fehlerbehebung ermöglicht und die Effizienz verbessert.
Die Fernsteuerung des Öffnens und Schließens, Zeitsteuerungsaufgaben und das Abrufen des aktuellen Schalterstatus können über WLAN oder eine Plattform mit RS485-Verbindung realisiert werden.
Eingebaute mehrfache Wiederverriegelung, kontinuierliche Schließfehler innerhalb eines bestimmten Zeitraums können ein Alarmsignal über die LED-Anzeige oder App senden (genaue Zeit und Uhrzeit finden Sie in der Parametertabelle, sie können auch nach Bedarf eingestellt und angepasst werden).
Mit Hand-/Automatik-Wahlschalter und mechanischer Sperrfunktion.
Modell | EKR3-WiFi | EKR3-RS485 |
Kommunikationsmethode | WLAN, ZigBee | RS485 |
Versorgungsklemmen | LN | |
Stromverbrauch | AC max.1VA (Standby), max.20VA (Betrieb) | |
Versorgungsspannungstoleranz | ±10 % | |
Statusanzeige | Grüne LED | Dreifarbige LED in Rot, Grün und Gelb |
Reisezeit | ≤ 1 s | |
| Anschlussklemmengröße für Kabel | Max. 2,5mm² | |
Wiedereinschaltzeiten | 3 mal (anpassbar) | 5 mal |
Wiedereinschaltzeit | Erstes Mal: 10 Sekunden; Zweites Mal: 60 Sekunden; Drittes Mal: 300 Sekunden; Anpassbar, kann nach der Ersteinrichtung nicht mehr geändert werden. | Erstes Mal: 60 Sekunden; Zweites Mal: 90 Sekunden; Das dritte Mal: 1800 Sekunden; Viertes Mal: 2700 Sekunden; Fünftes Mal: 3600 Sekunden; Einstellbarer Zeiteinstellungsbereich: 60 – 3600 Sekunden. |
Wiedereinschaltzeiten zurücksetzen | Kein Auslösen oder manuelles Rücksetzen mehr innerhalb von 15 Minuten nach erfolgreichem Schließen | Kein Auslösen oder manuelles Zurücksetzen innerhalb von 60 Sekunden nach erfolgreichem Schließen. Einstellbarer Zeiteinstellungsbereich: 5 – 600 Sekunden. |
Schutz | Überstrom und Kurzschluss | |
Art der Reise | Thermomagnetisch | |
Anzahl der Pole | 1P, 2P, 3P, 4P | |
Nennströme (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A | |
Bemessungsspannung (Ue) | 240/415 V~ | |
Nennfrequenz | 50/60 Hz | |
Bemessungsschaltvermögen | 6.000A | |
Bemessungsstoßspannung bei Standardspannung (1,2/50) Uimp | 6.000 V | |
Thermische Auslösecharakteristik | (1,13-1,45) x In | |
Magnetische Auslösecharakteristik | B: (3-5) x In, C: (5-10) x In | |
Umgebungstemperatur | -20℃ bis +40℃ | |
Lagertemperatur | -25℃ bis +75℃ | |
Verschmutzungsgrad | IP20 | |
MCB Max. Klemmengröße für Kabel | Max. 2,5mm² | |
MCB Max. Anzugsdrehmoment | 2,5 Nm | |
MCB-Anschluss | Von oben und unten | |
| Installation | Montage auf 35mm DIN-Schiene | |
