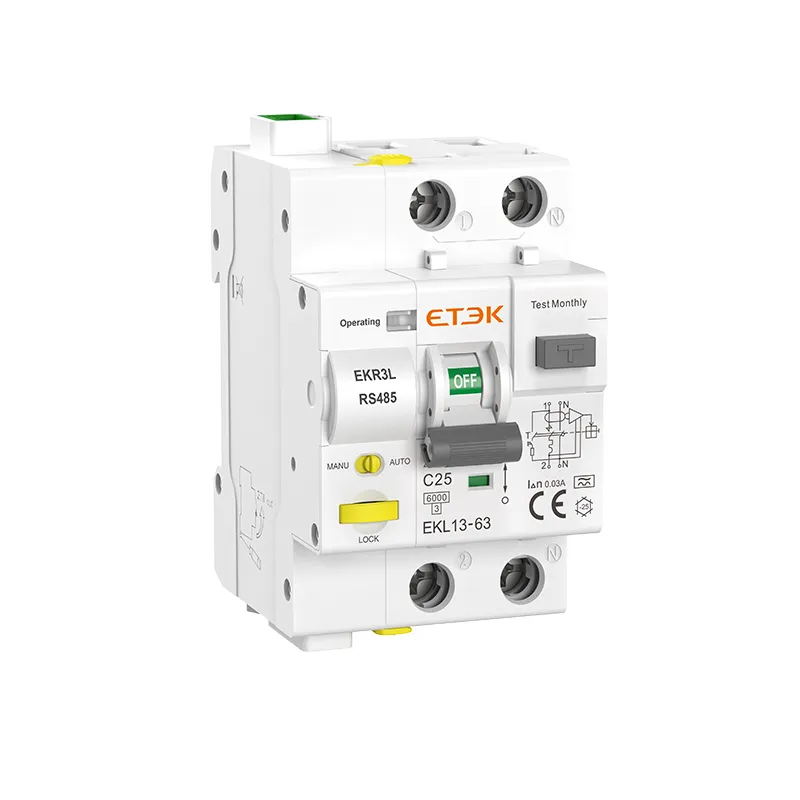

EKR3L Wi-Fi Smart RCBO (Fehlerstrom-Schutzschalter mit Überstromschutz)

Der intelligente RCBO EKR3L verfügt nicht nur über die Kurzschluss-, Überlast- und Leckschutzfunktionen eines herkömmlichen RCBO, sondern ermöglicht auch die Fernsteuerung von RCBO-Geräten über die Tuya-App oder eine mit RS485 verbundene Plattform. Er verfügt außerdem über eine optional integrierte automatische Wiedereinschaltfunktion, um die Zuverlässigkeit der Stromkreisversorgung zu gewährleisten.

● Unterstützte Apps: Tuya, Smart Life
● Kommunikationsmethode: WiFi, ZIGBEE, RS485
● Funktion: Fernbedienung, Zeitgesteuertes Ein- und Ausschalten, Automatisches Wiedereinschalten
● Nennstrom: 6~63A
● Pole: 1P+N
● Nennbetriebsspannung: 230/240 V~
● Schutzart: AC, A
● Nennempfindlichkeitsströme IΔn: 10,30,100,300mA
● Nennabschaltvermögen: 6kA
● Auslösekennlinie: B,C
● Umgebungstemperatur: -25℃ bis +40℃

Jetzt anfragen PDF

EKR3L Wi-Fi Smart RCBO (Fehlerstrom-Schutzschalter mit Überstromschutz)

Jetzt anfragen PDF

Produktübersicht

Der intelligente RCBO EKR3L bietet nicht nur Überlast-, Kurzschluss- und Leckageschutz wie herkömmliche Leistungsschalter, sondern auch die Möglichkeit der Fernsteuerung und -überwachung über die Tuya-App oder die RS485-Plattform. Er bietet außerdem eine automatische Wiedereinschaltfunktion, um die Zuverlässigkeit der Stromkreisstromversorgung zu verbessern.

EKR3L Smart RCBO kombiniert traditionelle RCBO-Schutzfunktionen mit moderner Smart-Home-Technologie und bietet Benutzern mehr Sicherheit, Komfort und Kontrolle über ihre elektrischen Systeme. Es ist besonders nützlich für die Fernverwaltung von Stromkreisen und kann in umfassendere Smart-Home- oder Gebäudeautomationssysteme integriert werden.

Merkmale

Traditioneller Schutz:

  • Überlastschutz

  • Kurzschlussschutz

  • Leckageschutz (Fehlerstrom)

Intelligente Funktionen:

  • Fernsteuerung über Tuya-App oder RS485-Plattform

  • Kommunikationsoptionen Wi-Fi, ZigBee, RS485 oder Trockenkontakt

  • Unterstützte Apps: Tuya, Smart Life

Erweiterte Funktionen:

  • Fernsteuerung zum Öffnen und Schließen

  • Zeitliche Steuerung von Aufgaben (Zeitplanung für das Ein- und Ausschalten)

  • Überwachung des Switch-Status in Echtzeit

  • Optional integrierte automatische Wiedereinschaltfunktion

Automatischer, manueller Modus:

  • Automatikmodus ermöglicht Fernsteuerung (Tuya APP, RS485)

  • Manueller Modus, unterstützt nur die lokale manuelle Bedienung

Mechanisches Vorhängeschloss:

Wenn die mechanische Sperre herausgezogen wird, wird der Schalter gesperrt und kann nicht mehr eingeschaltet werden. Um das Gerät wiederherzustellen, drücken Sie die mechanische Sperre nach unten.

Anwendungen:

  • Smart-Home-Systeme, die in die Gesamtlösung zur Hausautomation integriert werden können.

  • Gewerbegebäude, die ein zentrales Energiemanagement erreichen können.

  • Industrieanlagen, die einzelne Stromkreise fernüberwachen und steuern können.

  • Orte, an denen der Stromverbrauch regelmäßig kontrolliert werden muss, wie etwa die Beleuchtung von Plakatwänden und öffentlichen Bereichen.

Technische Parameter

Technische Daten

Schutzart (elektrischer Leckstrom) A, AC
Stöcke 1P+N, N-Leitung mit getrenntem
Versorgungsklemme LN (Es wird empfohlen, den Strom aus der Eingangsleitung zu beziehen)
Versorgungsspannung 220/230V
Stromverbrauch im Standby-Modus <3 W
Statusanzeige LED
Betriebsspannung 230/240V
Nennfrequenz 50/60 Hz
Bemessungsbetriebsstrom 10, 16, 25, 32, 40, 50, 63A
Nennempfindlichkeitsströme IΔn 10,30,100,300 mA
Bemessungsstrom-Ausschaltzeit unter IΔn ≤ 0,1 S
Bemessungs-Resteinschalt- und Ausschaltvermögen IΔm 500 A (In ≤ 50 A), 10 In (In > 50 A)
Bemessungsschaltvermögen 6kA, 10kA
Energiebegrenzungsklasse 3
Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp 4 kV
Dielektrische Prüfspannung bei ind. Freq. für 1 min 2 kV
Auslösekurve B: (3-5) x In, C: (5-10) x In
Reisezeit < 0,2 s
Elektrische Lebensdauer 4000 Zyklen
Mechanische Lebensdauer 10000 Zyklen
Kommunikationsmethode WLAN (Tuya), 2,4 GHz
ZigBee (Tuya)
Trockener Kontakt
RS485, Baudrate: 2400/ 4800/ 9600 (Standard)
Betriebssicherheit Mechanisches Vorhängeschloss, sorgt für Sicherheit bei Wartungsarbeiten vor Ort
Überwachung physikalischer Daten Spannung, Schalterzustand, Gerätebetriebsstatus in Echtzeit
Funktionsbeschreibung Überlastschutz
Kurzschlussschutz
Auslaufschutz
Mehrfaches Timing
Fernbedienung
Automatische Wiedereinschaltung
Automatische Wiedereinschaltung Wiedereinschaltzeiten 3 mal (WiFi-Tuya) 5 mal (RS485)
Wiedereinschaltzeit Erstes Mal: 10 Sekunden; Erstes Mal: 60 Sekunden;
Zweites Mal: 60 Sekunden; Zweites Mal: 90 Sekunden;
Drittes Mal: 300 Sekunden; Das dritte Mal: 1800 Sekunden;
Viertes Mal: 2700 Sekunden;
Fünftes Mal: 3600 Sekunden;
Wiedereinschaltzeit zurücksetzen Kein Auslösen oder manuelles Zurücksetzen mehr innerhalb von 15 Minuten nach erfolgreichem Schließen. Kein Auslösen oder manuelles Zurücksetzen innerhalb von 60 Sekunden nach erfolgreichem Schließen. Einstellbarer Zeiteinstellbereich: 5–600 Sekunden.
Schutzart IP20
Umgebungstemperatur -25 °C bis +55 °C (bei 70 °C ist die Strombelastbarkeit deutlich reduziert)
Lagertemperatur -25℃ bis +70℃
Max. Anschlussklemmengröße für Kabel 2,5 mm²
Anschlussart Kabel-/Stift-/Gabel-Sammelschiene
Max. Klemmengröße oben/unten für Kabel 25mm²
Höhe ≤2000m
Montage Montage auf 35mm DIN-Schiene
Verbindung Von oben

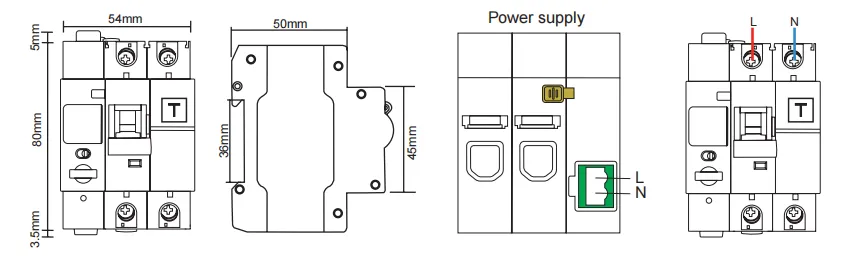

Maße
