Wasserdichte Kabelverschraubung aus Kunststoff der Serie AC-M
Erkundigen
● Norm: IEC60068-2-52
● Nennspannung: 1000 V DC
● Nennstrom: ≤45A
● Umgebungstemperaturbereich: -40...+90 ºC
● Schutzart: IP67
● Kontaktmaterial: Kupfer mit Silberbeschichtung
● Isoliermaterial: PC/PPO
● Verriegelungssystem: Snap-In-Typ
● Kabelgröße: 2,5, 4, 6 mm²
● Schutzklasse: Klasse II

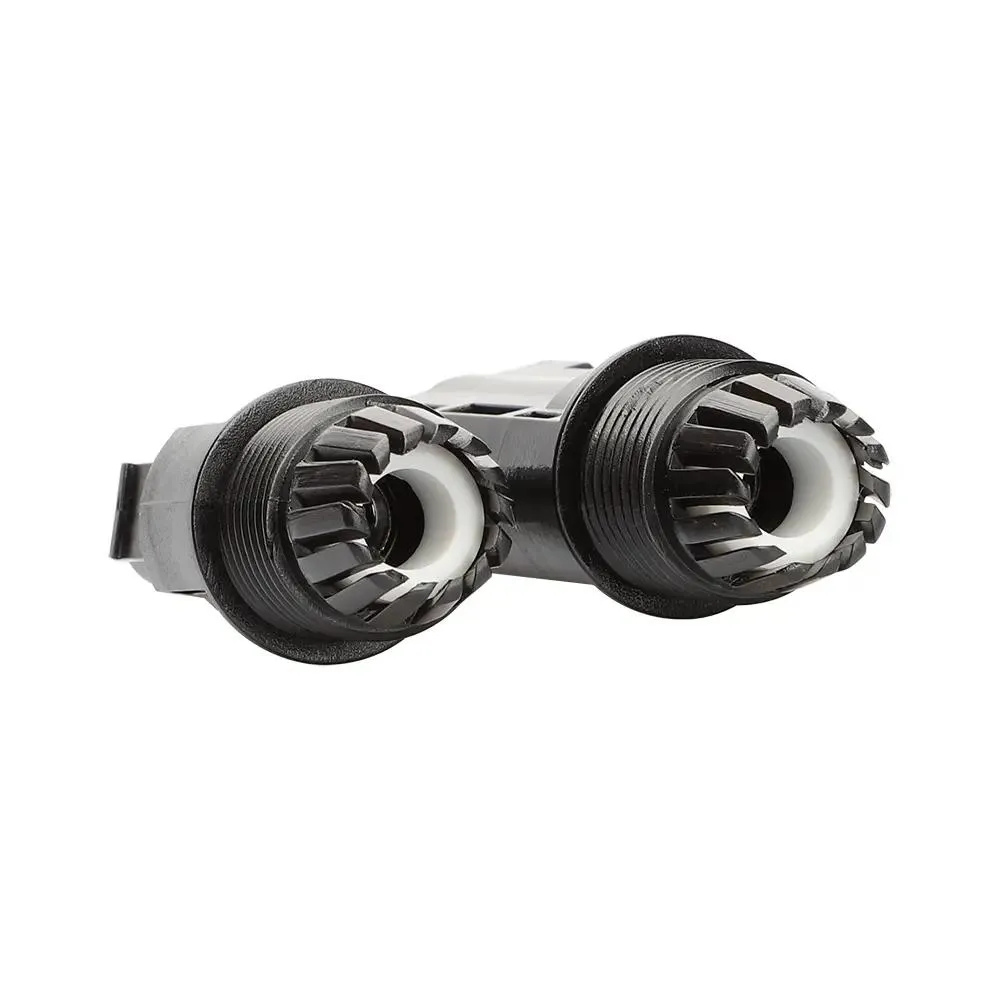

Der PV-EK02 MC4-Kabelstecker ist ein langlebiger und sicherer Stecker-Buchse-Stecker für Solarstromanwendungen, der zuverlässige Verbindungen zwischen Solarmodulen und Komponenten für eine effiziente Energieerzeugung gewährleistet.
PV-EK02 und PV-EK01 unterscheiden sich lediglich in der Art der Befestigungsmuttern.
Steckverbindersystem | Ф2,5 mm, Ф4 mm, Ф6 mm |
Nennspannung | 1000 V Gleichstrom |

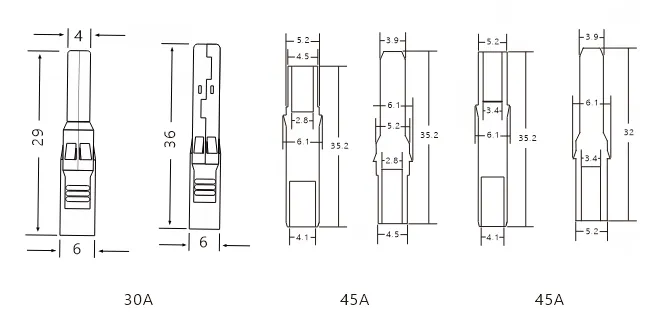

Nennstrom | 30 A (2,5 mm2 , 4 mm2, 6 mm2 ; 14 AWG, 12 AWG, 10 AWG) |
| 45 A ( 4 mm2, 6 mm2; 12 AWG, 10 AWG) | |
Prüfspannung | 6 kV (50 Hz, 1 Min.) |
Umgebungstemperaturbereich | -40°C... +90°C |
Obere Grenztemperatur | +105°C |
Schutzart | IP67 |
| Übergangswiderstand von Steckverbindern | 0,5 mΩ |
Sicherheitsklasse | Ⅱ |

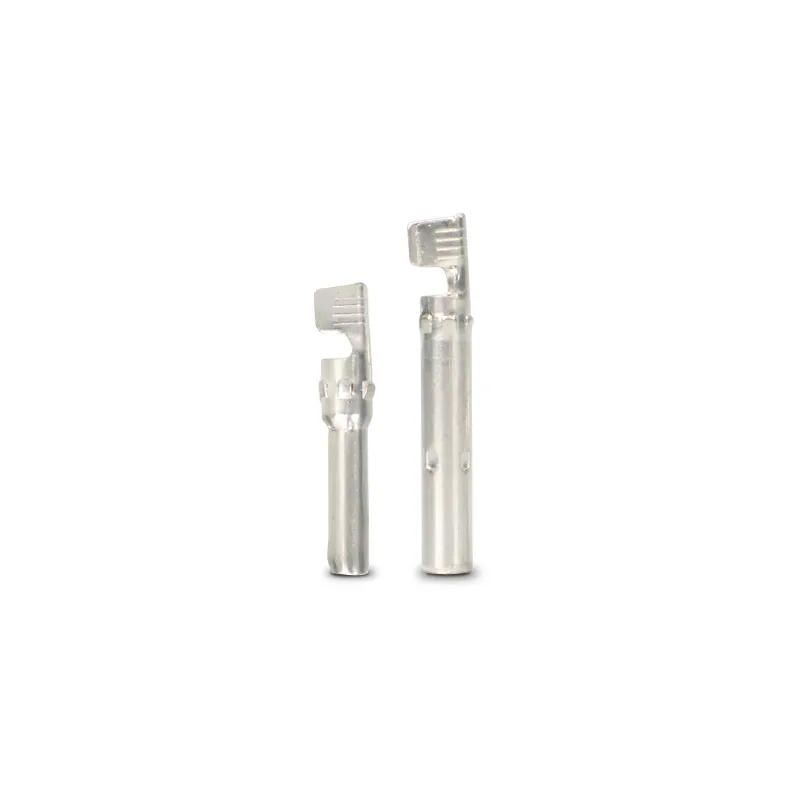

Kontaktmaterial | Messing, versant Kupferlegierung, verzinnt |
Isoliermaterial | PC/PPO |
Schließsystem | Einrasten |
Flammenklasse | UL-94-V0 |
