EKDBS-PV-N/1 Solar Combiner Box Effizienter Schutz für PV-Systeme
Erkundigen
Eine wasserdichte Kabelverschraubung (auch Kabelklemme genannt) ist ein Gerät, das zum Verbinden von Kabeln oder Leitungen in einem elektrischen oder elektronischen Gehäuse verwendet wird. Die Kabelverschraubung hilft, die wasserdichte Abdichtung dort aufrechtzuerhalten, wo das Kabel oder die Leitung in das Gehäuse eintritt. Die Verschraubungen bestehen aus einem Körper und einer Mutter und können entweder eine separate Dichtung und Kabeldichtung enthalten oder diese Komponenten können in den Körper der Verschraubung integriert sein. Poly Case bietet beide Varianten an. Die Kabelverschraubung wird dann in einem kreisförmigen Ausschnitt im Gehäuse montiert, wobei die Wand des Gehäuses zwischen Körper und Mutter eingeschlossen wird und so die wasserdichte Abdichtung entsteht.
|
Material |
UL-zugelassenes Nylon PA66, Nitrilkautschuk |
|
Gewindespezifikationen |
Metrisch, PG, G, NPT |
|
Betriebstemperatur |
Statisch -40℃~100℃, sofortige Hitze bis 120℃, dynamisch -20℃~80℃, sofortige Erwärmung auf 100℃ |
|
Merkmale |
Spezielles Spannpratzen- und Gummiteile-Design, Spannbereich, besonders zugfest, wasserdicht, staubdicht, salz-, säure-, alkohol-, fett- und gängige Lösungsmittel |
|
Farbkategorie |
Schwarz, grau, Sonderfarben (weiß, rot, blau, dunkelgrau) können angepasst werden |
|
Schutzklasse |
IP68 |

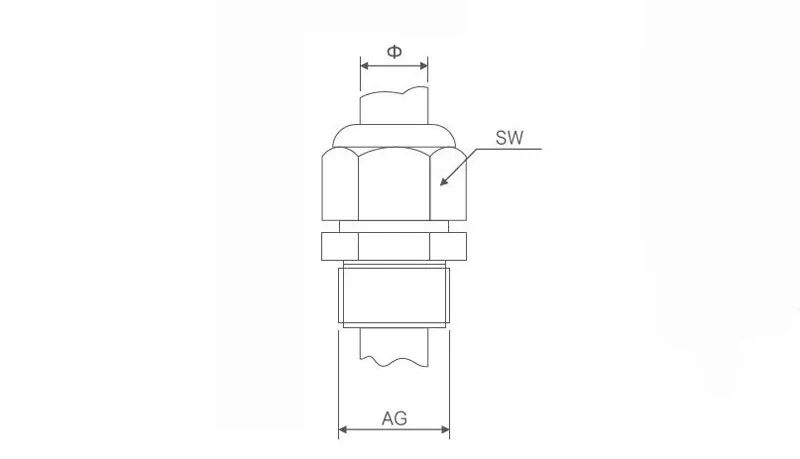

| Modell | Gewindegröße (mm) | Lochgröße AG (mm) | Gewindelänge (mm) | Wandstärke (mm) | Verwendbares Kabel Ф (mm) | Schlüsselweite SW (mm) |
|
AC-M12 |
M12×1.5 |
Φ12.2-12.5 |
9 |
3 |
3-7 |
18/16 |
|
AC-M16 |
M16×1.5 |
Φ16.2-16.5 |
9 |
3 |
4-8 |
22/19 |
|
AC-M18 |
M18×1.5 |
Φ18.2-18.5 |
9 |
3 |
5-10 |
24/22 |
|
AC-M20 |
M20×1.5 |
Φ20.2-20.5 |
9 |
5 |
6-12 |
27/24 |
|
AC-M22 |
M22×1.5 |
Φ22.2-22.5 |
10 |
5 |
10-14 |
30/27 |
|
AC-M24 |
M24×1.5 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
10 |
5 |
13-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
12 |
5 |
13-18 |
33/30 |
|
AC-M27 |
M27×1.5 |
Φ27.2-27.5 |
12 |
5 |
13-18 |
35/33 |
|
AC-M30 |
M30×1.5 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/37 |
|
AC-M32 |
M32×1.5 |
Φ32.2-32.5 |
12 |
6 |
16-21 |
39/35 |
|
AC-M36 |
M36×1.5 |
Φ36.2-37 |
12 |
6 |
18-25 |
45/42 |
|
AC-M40 |
M40×1.5 |
Φ40.2-41 |
17 |
7 |
20-26 |
52/52 |
|
AC-M50 |
M50×1.5 |
Φ50.5-51 |
19 |
10 |
32-39 |
60/60 |
|
AC-M63 |
M63×1.5 |
Φ63.5-64 |
19 |
10 |
37-44 |
74/69 |
|
AC-M72 |
M72×1.5 |
Φ72.5-73 |
27 |
15 |
42-52 |
83/77 |
