EKL1-80 Fehlerstrom-Schutzschalter (RCCB)
Erkundigen
● Norm: IEC61008-1
● Typ: AC, A
● Nennstrom: 16~63A
● Nennspannung: 230/400 V ~ 240/415 V
● Pole: 2P(1P+N), 4P(3P+N), N-Pol rechts
● Nennempfindlichkeit I△n: 30 mA, 100 mA, 300 mA
● Bemessungs-Kurzschlussausschaltvermögen: 6kA, 10kA
● Umgebungstemperatur: -25...+55 ºC
● Anschluss: Von oben und unten
● Zertifikate: CB, CE

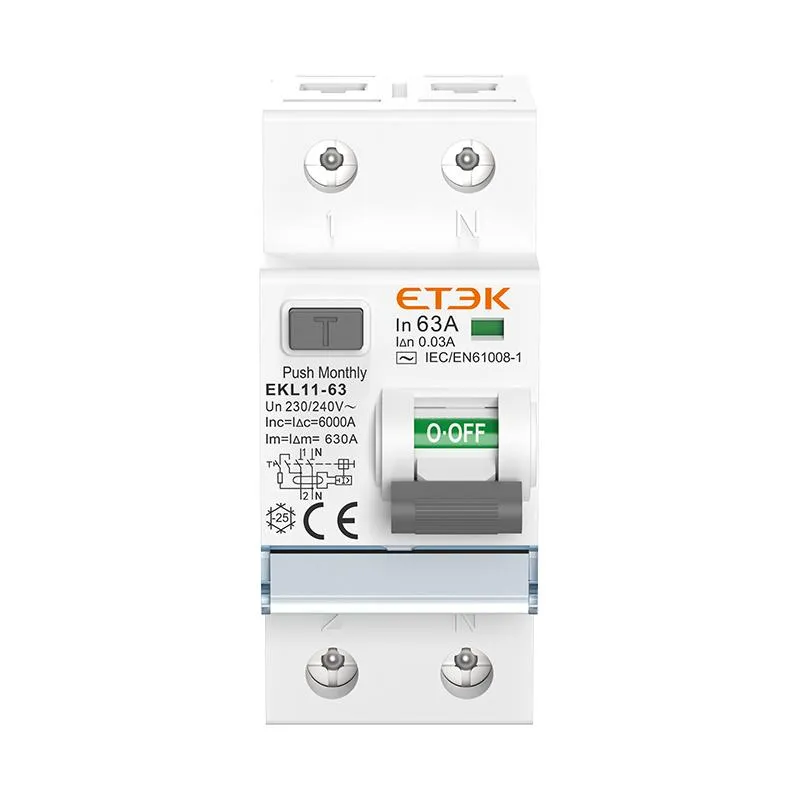

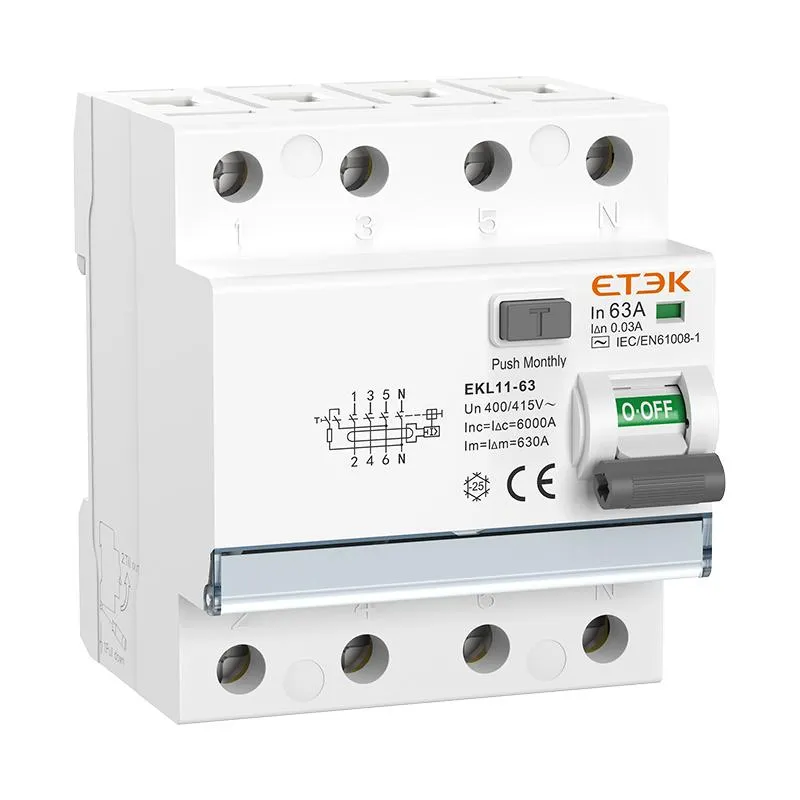

Der Fehlerstromschutzschalter EKL11-63 ist der neueste von unserem Unternehmen entwickelte FI-Schutzschalter. Er eignet sich für Stromkreise mit einer Nennspannung von 240 V für zwei Pole, 415 V für vier Pole und einem Nennstrom von bis zu 63 A. Wenn der persönliche Stromschlag oder der Leckstrom des Stromnetzes den angegebenen Wert überschreitet, kann der FI-Schutzschalter die fehlerhafte Stromversorgung in kürzester Zeit schnell abschalten, um die Sicherheit der Person und der elektrischen Geräte zu gewährleisten.
Wählen Sie den EKL11-63 für einen effizienten, platzsparenden Fehlerstromschutz, der den Anforderungen moderner elektrischer Systeme in Wohn-, Gewerbe- und Leichtindustrieanwendungen gerecht wird. Vertrauen Sie auf ETEK China, wenn es um die Sicherheit, Qualität und das kompakte Design geht, die Ihre elektrischen Anlagen erfordern.
Standard | IEC/EN61008-1 | ||
Schutz | Erdschluss | ||
Art der Reise | Elektromagnetisch | ||
Schutzart (elektrischer Leckstrom) | Wechselstrom, A | ||
Anzahl der Pole | 2P(1P+N), 4P(3P+N), N-Pol rechts | ||
| Bemessungsstrom In | 16,25,32,40,63A | ||
Nennempfindlichkeitsströme I△n | 10,30,100,300 mA ( 10 mA nur für In = 16 – 25 A ) | ||
Fehlerstrom-Ausschaltzeit unter I△n | ≤0,1 s | ||
Bemessungs-Resteinschalt- und -ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
| Bemessungsspannung Ue | 1P+N: 230/240 V~, 3P+N: 400/415 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
Bemessungsschaltvermögen | 6.000 A, 10.000 A | ||
SCPD-Sicherung | EKL11-63: 6kA, EKL11-63H: 10kA | ||
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | ||
| Dielektrische Prüfspannung bei ind. Freq. für 1min | 2 kV | ||
| Elektrische Lebensdauer | 2.000 Zyklen | ||
| Mechanische Lebensdauer | 4.000 Zyklen | ||
| Kontaktstellungsanzeige | Ja | ||
| Schutzart | IP20 | ||
| Umgebungstemperatur | -25 °C bis +55 °C, max. 95 % Luftfeuchtigkeit | ||
| Anschlussart der Klemme | Kabel-/Stift-/Gabel-Sammelschiene | ||
Max. Klemmengröße für Kabel | 25 mm 2 | ||
Max. Anziehdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35mm DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
